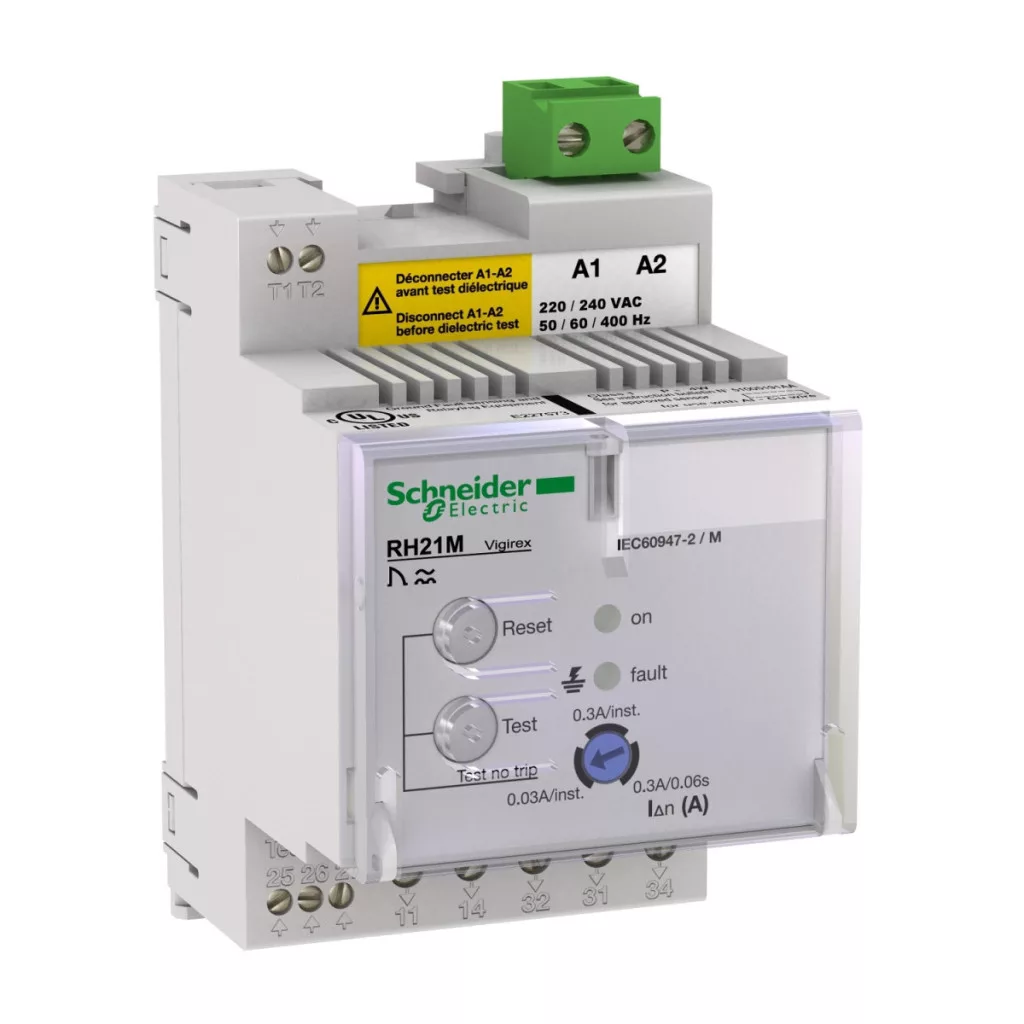

Schneider Electric VigiPacT RH21M este un releu profesional de protecție împotriva curentului rezidual, montabil pe șină DIN, care oferă o soluție excelentă pentru protejarea sistemelor electrice din instalațiile industriale și comerciale împotriva defectelor la împământare. Acest produs face parte din familia de produse VigiPacT, care include dispozitive de protecție fiabile de la Schneider Electric. Funcția principală a releului VigiPacT RH21M este de a monitoriza continuu curenții de defect la pământ și de a interveni imediat în situații periculoase. Dispozitivul are două niveluri de sensibilitate reglabile: 30 mA și 300 mA, ceea ce permite utilizarea sa într-o varietate de aplicații. Cu setarea de 30 mA, releul se declanșează imediat în cazul unei defecțiuni la împământare, în timp ce cu setarea de 300 mA, puteți alege între declanșarea imediată sau cu o întârziere de 0,06 secunde. Această flexibilitate vă permite să adaptați sistemul de protecție la caracteristicile specifice ale instalației dvs., optimizând siguranța și minimizând opririle nedorite. Releul VigiPacT RH21M este compatibil cu o gamă largă de senzori, inclusiv senzorii de curent de defect la pământ VigiPacT TOA, VigiPacT A și VigiPacT L. Această versatilitate vă permite să integrați cu ușurință dispozitivul în sistemele existente. Releul funcționează la 220-240 V c.a., 50/60 Hz și funcționează fiabil chiar și într-un interval de tensiune de 55-110%. Produsul consumă doar 4 VA de energie, oferind o soluție eficientă din punct de vedere energetic pentru monitorizarea continuă. O caracteristică specială a VigiPacT RH21M este capacitatea sa de a monitoriza sisteme de distribuție cu tensiuni de până la 1000 V c.a., atât la frecvențe de 50/60 Hz, cât și de 400 Hz. Acest lucru este deosebit de util în aplicații industriale speciale sau în instalații în care sunt prezente și rețele cu frecvențe non-standard. Releul este compatibil cu sistemele de împământare de tip IT, TT și TN-S, fiind potrivit pentru utilizare în aproape orice instalație. Dispozitivul are o rezistență la tensiune de impuls de 8 kV, care oferă o protecție excelentă împotriva tranzitorilor de rețea. VigiPacT RH21M oferă o serie de caracteristici avansate pentru a asigura o funcționare fiabilă. Dispozitivul monitorizează continuu componentele electronice, sursa de alimentare și conexiunea releului/senzorului, astfel încât detectează imediat orice defecțiune în orice parte a sistemului. Intervalul de măsurare a curentului de defect la pământ este între 80-100%, ceea ce oferă o protecție precisă. De asemenea, dispune de funcții de testare locală și la distanță, facilitând efectuarea verificărilor periodice. Un capac sigilabil protejează setările împotriva manipulării, împiedicând modificările neautorizate. Resetarea manuală a dispozitivului asigură că cauza defectului la pământ este întotdeauna investigată înainte de repornirea sistemului.
Schneider Electric Vigirex RH10MP, RH21MP, RH99MP, RH197, RHU - 56163 - releu de protecție împotriva defectelor la pământ 220/240 V c.a. 50/60/400 Hz date tehnice
Caracteristici principale
Familia de produse: VigiPacT
Denumire scurtă a dispozitivului: RH21M
Tipul produsului sau al componentei: Releu de protecție împotriva curentului rezidual
Aplicația releului: Releu de protecție
Montare: Șină DIN
Clasa de protecție împotriva defectelor la împământare: Tip A
Tip de reglare: Comutator selector
Tip de reglare a sensibilității curentului rezidual: Reglabil în 2 trepte
Sensibilitate la defecte la împământare: 0,03 A, 0,3 A
Timp de întârziere la defect la pământ: Instantaneu la 0,03 A, Instantaneu la 0,3 A, Fix 0,06 s la 0,3 A
Compatibilitate senzor
Compatibilitate senzor de curent: Senzor de curent de defect la pământ VigiPacT TOA, senzor de curent de defect la pământ VigiPacT A, senzor de curent de defect la pământ VigiPacT L
Caracteristici electrice
Curent termic închis: 8 A
Sarcina minimă: 10 mA la 12 V
Tensiune nominală de alimentare: 220...240 V CA 50/60 Hz 55...110 %
Consum de energie: 4 VA
Sistem de distribuție monitorizat: 1000 V - CA 50/60 Hz (maxim), 1000 V - AC 400 Hz (maxim)
Sistem de împământare: IT, TT, TN-S
Rezistență nominală la tensiune de impuls: 8 kV
Resetare: Resetare manuală
Funcții suplimentare
Funcție de testare: Testare locală, testare la distanță
Monitorizare: Electronică (continuă), Alimentare (continuă), Conexiune releu/senzor (continuă)
Tip de măsurare: Măsurare internă a curentului de defect la pământ, interval: 80...100 %
Setări protejate împotriva manipulării: Protejate prin capac sigilabil
Caracteristici mecanice
Lățime: 54 mm
Înălțime: 81 mm
Adâncime: 74 mm
Greutate netă: 0,3 kg
Grad de protecție IP: IP40 pe panoul frontal: conform cu EN/IEC 60529, IP30 pe panourile laterale: conform cu EN/IEC 60529, IP20 pe conectori: conform cu EN/IEC 60529
Grad de protecție IK: IK07 conform EN 50102
Parametri de mediu
Categorie de supratensiune: IV
Clasă de protecție împotriva șocurilor electrice: Clasa II
Umiditate relativă: 95% la 55 °C
Grad de poluare: 3 conform IEC 60664-1
Temperatură ambiantă de funcționare: -35…70 °C
Temperatură ambiantă de depozitare: -55 până la 85 °C
Standarde
EN/IEC 60947-2 Anexa M, EN/IEC 60755, UL 1053, CAN/CSA C22.2 Nr. 144
