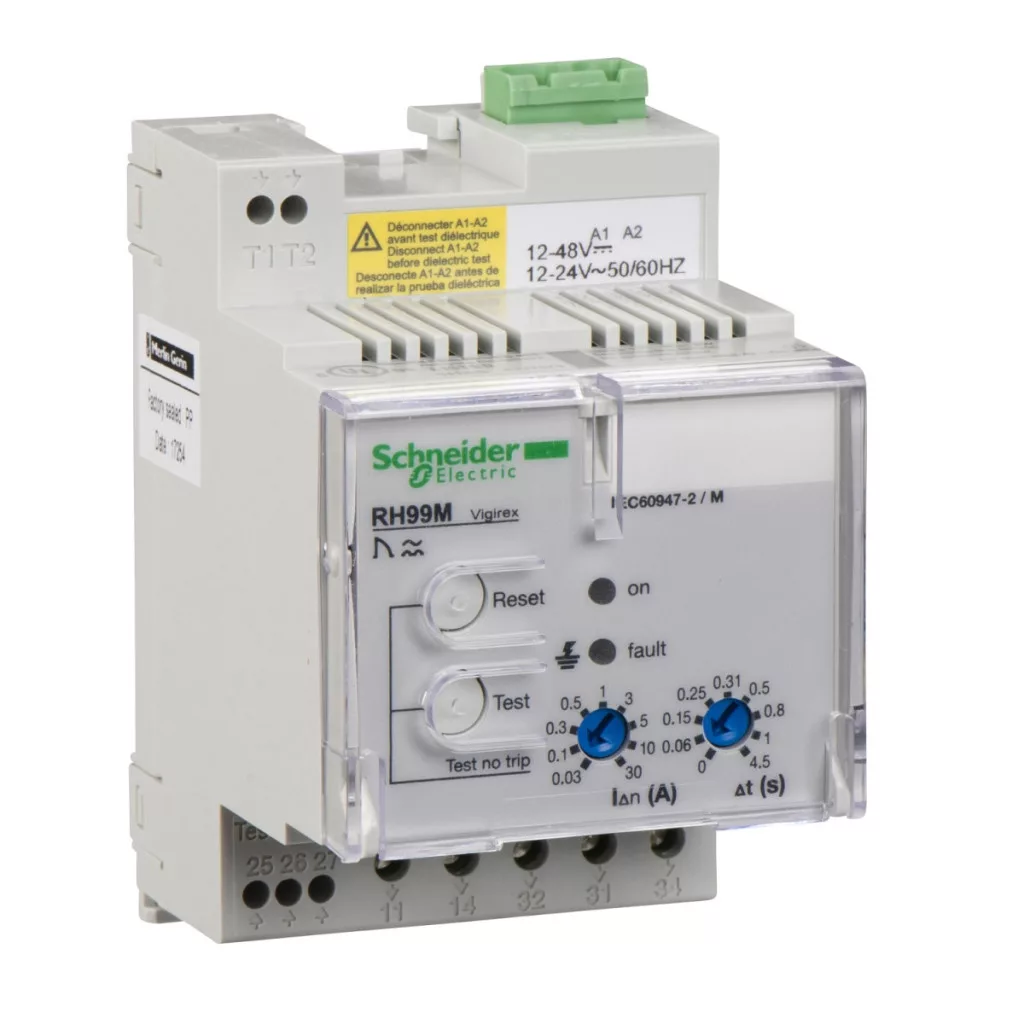

Schneider Electric VigiPacT RH99M este un dispozitiv de curent rezidual de înaltă performanță care oferă cel mai înalt nivel de protecție electrică pentru instalații industriale și comerciale. Acest dispozitiv compact, montabil pe șină DIN, este alegerea perfectă pentru protecția împotriva curentului rezidual în sistemele electrice, jucând un rol deosebit de important în siguranța personală și protecția împotriva incendiilor. VigiPacT RH99M este un dispozitiv de tip A, ceea ce înseamnă că detectează atât curenții de defect de curent alternativ, cât și curenții de defect de curent continuu pulsatoriu, oferind astfel o protecție completă în instalațiile echipate cu echipamente electrice moderne. Releul are opțiuni sofisticate de reglare – sensibilitatea curentului de defect poate fi reglată în 9 trepte între 0,03 A și 30 A, în timp ce timpul de întârziere oferă, de asemenea, 9 setări diferite, cuprinse între 0 și 4,5 secunde (cu excepția setării de 0,03 A, care duce întotdeauna la declanșarea instantanee). Versatilitatea dispozitivului este demonstrată de faptul că poate fi utilizat cu mai multe tensiuni de alimentare: 12-24 V c.a. 50/60 Hz sau 12-48 V c.c., în ambele cazuri cu un interval de tensiune de 55-120%. Este compatibil cu detectoarele de curent de scurgere la pământ VigiPacT TOA, VigiPacT A și VigiPacT L, ceea ce permite integrarea flexibilă în sisteme de diferite dimensiuni și configurații. Releul poate fi utilizat în sisteme de curent alternativ de până la 1000 V, suportând sisteme de împământare TN-S, IT și TT. O caracteristică de siguranță remarcabilă este funcția de auto-monitorizare continuă, care acoperă componentele electronice, sursa de alimentare și conexiunea releului/senzorului. Dispozitivul are protecție IP40 pe panoul frontal, protecție IP30 pe laturi și protecție IP20 pe terminalele de conectare. Rezistența sa mecanică este IK07 (2 jouli) în conformitate cu standardele relevante și poate funcționa într-un interval de temperatură de la -35 °C la +70 °C. VigiPacT RH99M este ușor de instalat datorită opțiunii de montare pe șină DIN și punctelor de conectare bine proiectate. Dispozitivul are dimensiuni compacte: 54 mm lățime, 81 mm înălțime și 74 mm adâncime. Funcția sa de testare poate fi controlată de la distanță sau pornită local și resetată manual. Un capac sigilabil protejează împotriva modificării neautorizate a setărilor. Schneider Electric VigiPacT RH99M (număr articol: 56170) este conform cu cele mai importante standarde internaționale, inclusiv EN/IEC 60947-2 Anexa M, EN/IEC 60755, UL 1053 și CAN/CSA C22.2 Nr. 144. Are parametri remarcabili de compatibilitate electromagnetică, asigurând o funcționare fără probleme chiar și în medii încărcate electric. Dispozitivul are o clasă de protecție la atingere de II și aparține categoriei de supratensiune 4, garantând un nivel ridicat de siguranță.
Date tehnice Schneider Electric Vigirex RH99M
Caracteristici generale
Tipul produsului: Releu de protecție împotriva curentului rezidual
Denumirea produsului: VigiPacT RH99M
Număr articol: 56170
Aplicație: Releu de protecție
Metodă de montare: Șină DIN
Caracteristici electrice
Clasă de protecție împotriva defectelor la împământare: Tip A
Tip de reglare: Comutator selector
Tip de reglare a sensibilității curentului rezidual: Reglabil în 9 trepte
Sensibilitate la curent de defect la pământ: 0,03-30 A
Timp de întârziere a curentului de defect la pământ: Instantaneu la 0,03 A, reglabil în 9 trepte de la 0 la 4,5 s în intervalul 0,03-30 A
Curent termic convențional închis [Ithe]: 8 A
Sarcina minimă: 10 mA la 12 V
Tensiune nominală de alimentare [Us]: 12-24 V c.a. 50/60 Hz 55-120%, 12-48 V c.c. 55-120%
Consum de energie: 4 VA
Sistem de distribuție monitorizat: Maximum 1000 V CA 50/60 Hz, maximum 1000 V CA 400 Hz
Sistem de împământare: TN-S, IT, TT
Tensiune nominală de impuls [Uimp]: 8 kV
Resetare: Resetare manuală
Funcții suplimentare
Funcție de testare: Testare la distanță, Locală
Monitorizare: Electronică (continuă), Alimentare (continuă), Conexiune releu/senzor (continuă)
Tip de măsurare: Măsurare internă a curentului de defect la pământ, interval: 80-100%
Protecția setărilor: Protejată prin capac sigilabil
Senzori de curent compatibili
Senzor de curent de scurgere la pământ VigiPacT TOA
Senzor de curent de scurgere la pământ VigiPacT A
Senzor de curent de scurgere la pământ VigiPacT L
Caracteristici fizice
Lățime: 54 mm
Înălțime: 81 mm
Adâncime: 74 mm
Grad de protecție IP: IP40 pe panoul frontal, IP30 pe panourile laterale, IP20 pe terminalele de conectare
Grad de protecție IK: IK07
Robustețe mecanică: Rezistență la foc conform IEC 60695-2-1, protecție IK 2 jouli: IK07, vibrații 13,2-100 Hz: 0,7 g, Vibrații 2-13,2 Hz: +/- 1 mm
Parametri de mediu
Categorie de supratensiune: IV
Clasă de protecție la atingere: Clasa II
Umiditate relativă: 95% la 55°C
Grad de poluare: 3 conform IEC 60664-1
Temperatura ambiantă de funcționare: -35...+70°C
Temperatura de depozitare: -55...+85 °C
Standarde
EN/IEC 60947-2 Anexa M
EN/IEC 60755
UL 1053
CAN/CSA C22.2 Nr. 144
