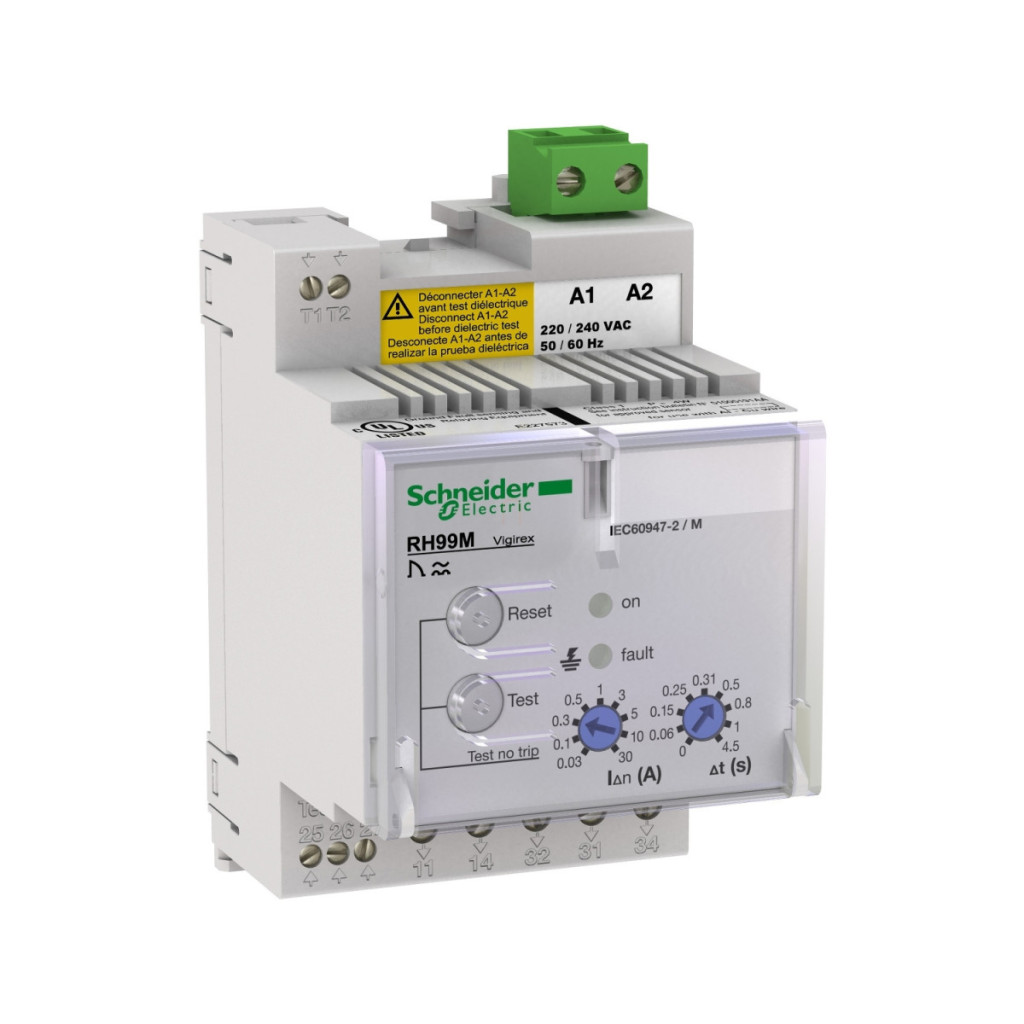

Schneider Electric VigiPacT RH99M este un releu de monitorizare a curentului rezidual extrem de versatil și precis, ideal pentru monitorizarea continuă a curenților de defect la pământ într-o varietate de sisteme electrice industriale și comerciale. Acest dispozitiv avansat de protecție funcționează într-un interval de sensibilitate de la 30 mA la 30 A, ceea ce îl face flexibil pentru utilizare într-o varietate de cerințe de instalare. Relee VigiPacT RH99M oferă 9 setări diferite de sensibilitate și are un timp de întârziere reglabil cuprins între 0,03 A și 30 A. La o sensibilitate de 0,03 A, acesta asigură declanșarea instantanee, în timp ce în celelalte intervale, timpul de întârziere poate fi reglat de la 0 la 4,5 secunde. Această flexibilitate permite instalatorilor să configureze dispozitivul exact în funcție de cerințele sistemului, evitând declanșarea inutilă și menținând în același timp nivelul necesar de protecție. Releul RH99M funcționează într-un interval larg de tensiune de alimentare: poate fi utilizat cu tensiune de alimentare de 12-24 V c.a. 50/60 Hz (55-120%) sau 12-48 V c.c. (55-120%). Este compatibil cu VigiPacT TOA, VigiPacT A și VigiPacT L, fiind astfel adecvat pentru sisteme de diferite dimensiuni și tipuri. Dispozitivul poate monitoriza sisteme cu o tensiune maximă de 1000 V c.a. la 50/60 Hz sau 400 Hz și poate fi utilizat în sisteme de împământare de tip TT și TN-S. Dispozitivul are o tensiune nominală de impuls de 8 kV, care oferă o protecție excelentă împotriva tranzitorilor de rețea. Releul are funcții de testare locală și la distanță și monitorizează continuu electronica, sursa de alimentare și conexiunea releului/senzorului. Intervalul de măsurare a curentului de defect la pământ este între 80 și 100% din valoarea setată. Setările sunt protejate de un capac sigilabil, care împiedică modificările neautorizate. Pentru conexiuni pot fi utilizate cabluri rigide sau flexibile, cu conductori torsadate sau solide, în diverse dimensiuni, pentru a se potrivi fiecărui punct de conexiune. Releul Schneider Electric VigiPacT RH99M ocupă 6 x 9 mm pe șina DIN. Acesta este conform cu mai multe standarde internaționale, inclusiv EN/IEC 60947-2 Anexa M, EN/IEC 60755, UL 1053 și CAN/CSA C22.2 Nr. 144. Dimensiuni: 54 mm lățime, 81 mm înălțime, 74 mm adâncime. Grad de protecție: IP40 pe panoul frontal, IP30 pe laturi și IP20 pe terminalele de conectare. Interval larg de temperatură de funcționare: temperatură de funcționare -35...70 °C și temperatură de depozitare -55...85 °C.
Date tehnice VigiPacT RH99M
Caracteristici de bază
Familia de produse: VigiPacT
Denumire scurtă a dispozitivului: RH99M
Tipul produsului: Releu de monitorizare
Aplicația releului: Releu de monitorizare
Metoda de montare: Șină DIN
Parametri electrici
Tip de setare: Comutator selector
Tip de setare a sensibilității curentului rezidual: 9 niveluri de setare
Sensibilitate la defect la împământare: 0,03...30 A
Timp de întârziere la defect la pământ: Instantaneu la 0,03 A, reglabil cu 9 setări de la 0...4,5 s în intervalul 0,03...30 A
Setare prag: 0,03...30 A alarmă
Compatibilitate senzor de curent: Senzor de curent de defect la pământ VigiPacT TOA, senzor de curent de defect la pământ VigiPacT A, senzor de curent de defect la pământ VigiPacT L
Curent termic închis convențional [Ithe]: 8 A
Sarcina minimă: 10 mA la 12 V
Tensiune nominală de alimentare [Us]: 12...24 V c.a. 50/60 Hz 55...120 %, 12...48 V c.c. 55...120 %
Consum de energie în VA: 4 VA
Sistem de distribuție monitorizat: 1000 V - la c.a. 50/60 Hz (maxim), 1000 V - CA 400 HZ (maxim)
Sistem de împământare: TT, TN-S
Tensiune nominală de impuls rezistentă [Uimp]: 8 kV
Funcții de testare și monitorizare
Funcție de testare: Testare la distanță, Locală
Monitorizare: Electronică (continuă), Alimentare (continuă), Conexiune releu/senzor (continuă)
Tip de măsurare: Măsurare internă a curentului de defect la pământ, interval: 80...100%
Protecția setărilor: Protejată prin capac sigilabil
Caracteristici mecanice
Lățime: 54 mm
Înălțime: 81 mm
Adâncime: 74 mm
Grad de protecție IP: IP40 pe panoul frontal: conform cu EN/IEC 60529, IP30 pe panourile laterale: conform cu EN/IEC 60529, IP20 pe terminalele de conectare: conform standardului EN/IEC 60529
Grad de protecție IK: IK07 conform standardului EN 50102
Condiții de mediu
Categorie de supratensiune: IV
Clasă de protecție la atingere electrică: Clasa II
Compatibilitate electromagnetică: Emisii conductive și radiate: B, conform standardului CISPR 11
Umiditate relativă: 95% la 55 °C
Grad de poluare: 3 conform IEC 60664-1
Temperatura ambiantă de funcționare: -35 până la 70 °C
Temperatura ambiantă pentru depozitare: -55 până la 85 °C
