Schneider Electric VigiPacT RH99M este un releu complex de monitorizare a curentului rezidual care oferă funcții de protecție excepționale pentru sistemele electrice industriale și comerciale. Funcționând în intervalul 30 mA-30 A, acest dispozitiv este optimizat pentru monitorizarea siguranței sistemelor alimentate cu 220/240 V c.a. 50/60 Hz și este proiectat pentru montare pe șină DIN. Releul de monitorizare a curentului rezidual VigiPacT RH99M este un dispozitiv de protecție versatil, care oferă 9 setări diferite de sensibilitate între 0,03 A și 30 A. Târârea de timp a dispozitivului este deosebit de flexibilă: instantanee la 0,03 A, iar în intervalul dintre 0,03 A și 30 A, puteți alege dintre 9 setări diferite între 0 și 4,5 secunde. Pragul de avertizare al releului poate fi, de asemenea, setat între 0,03 și 30 A, asigurând o aplicabilitate largă în diverse sisteme electrice. Schneider Electric VigiPacT RH99M este compatibil cu detectoarele de curent de scurgere la pământ VigiPacT TOA, A și L, ceea ce sporește flexibilitatea sa de utilizare. Dispozitivul are un curent termic închis convențional de 8 A și necesită o sarcină minimă de 10 mA la 12 V. Dispozitivul este capabil să monitorizeze sisteme de distribuție CA de până la 1000 V la 50/60 Hz sau 400 Hz și poate fi utilizat atât în sisteme de împământare TT, cât și TN-S. Tensiunea de impuls suportată este de 8kV, ceea ce oferă o protecție excelentă împotriva fluctuațiilor de tensiune. În ceea ce privește datele tehnice, produsul are și alte caracteristici remarcabile, cum ar fi funcții de testare locală și la distanță, precum și monitorizarea continuă a conexiunilor electronice, a sursei de alimentare și a releelor/senzorilor. Tipul de măsurare este măsurarea curentului de defect la pământ intern în intervalul 80-100%, iar setările sunt protejate împotriva accesului neautorizat printr-un capac sigilabil. Schneider Electric VigiPacT RH99M oferă opțiuni de conectare remarcabile: cabluri de diferite tipuri și dimensiuni pot fi conectate la terminalele de alimentare auxiliară, defect, testare releu și resetare defect, senzor și prezență tensiune. Dimensiunile exacte ale produsului sunt, de asemenea, cunoscute: 54 mm lățime, 81 mm înălțime și 74 mm adâncime, cu o greutate netă de numai 0,3 kg. Clasa de protecție IP este IP40 pe panoul frontal, IP30 pe laturi și IP20 pe terminalele de conectare. În ceea ce privește robustețea mecanică, VigiPacT RH99M are protecție IK07, iar rezistența sa la foc este conformă cu standardul IEC 60695-2-1, cu rezistență la vibrații de 0,7 g între 13,2 și 100 Hz și ±1 mm între 2 și 13,2 Hz.

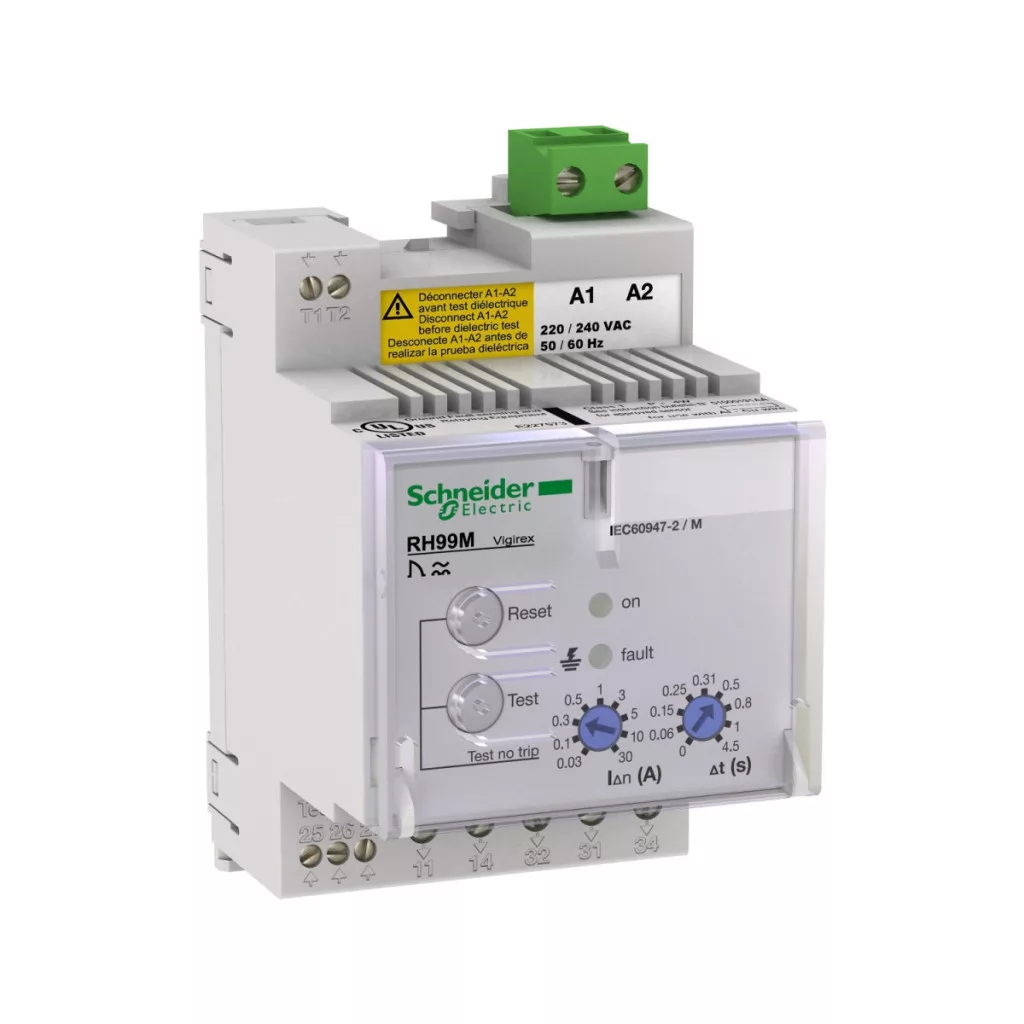

Schneider Electric Vigirex RH10MP, RH21MP, RH99MP, RH197, RHU - 56193 - Releu de monitorizare a curentului rezidual 220/240 V c.a. 50/60/400 Hz date tehnice
Caracteristici principale
Familia de produse: VigiPacT
Denumire scurtă a dispozitivului: RH99M
Tipul produsului sau al componentei: Releu de monitorizare
Aplicația releului: Releu de monitorizare
Suport de montare: Șină DIN
Tip de setare: Comutator selector
Tip de setare a sensibilității curentului rezidual: 9 setări reglabile
Sensibilitate la defect la împământare: 0,03...30 A
Întârziere defect la împământare: Imediată pentru 0,03 A, 9 setări reglabile între 0...4,5 s pentru 0,03...30 A
Setare prag: 0,03...30 A alarmă
Compatibilitate senzor de curent: senzor de curent de defect la pământ VigiPacT TOA, senzor de curent de defect la pământ VigiPacT A, senzor de curent de scurgere la pământ VigiPacT L
Curent termic convențional închis: 8 A
Sarcina minimă: 10 mA la 12 V
Tensiune nominală de alimentare: 220...240 V c.a. 50/60 Hz 55...110 %
Consum de energie în VA: 4 VA
Sistem de distribuție monitorizat: 1000 V - CA 50/60 Hz (maxim), 1000 V - CA 400 Hz (maxim)
Sistem de împământare: TT, TN-S
Tensiune nominală de impuls rezistentă: 8 kV
Funcții suplimentare
Funcție de testare: Testare locală, la distanță
Monitorizare: Electronică (continuă), Alimentare (continuă), Conexiune releu/senzor (continuă)
Tip de măsurare: Măsurare internă a curentului de defect la pământ, interval: 80...100 %
Setări protejate împotriva manipulării: Protejate cu capac sigilabil
Conexiuni - terminale
Opțiuni detaliate de conectare pentru diferite dimensiuni de cabluri pentru alimentare auxiliară, defect, testare releu și resetare defect, terminale senzor și prezență tensiune.
Caracteristici fizice
Lățime: 54 mm
Înălțime: 81 mm
Adâncime: 74 mm
Grad de protecție IP: IP40 pe panoul frontal, IP30 pe părțile laterale, IP20 pe terminalele de conectare
Grad de protecție IK: IK07
Date de mediu
Categorie de supratensiune: IV
Protecție împotriva șocurilor electrice: Clasa II
Umiditate relativă: 95% la 55 °C
Grad de poluare: 3
Temperatura ambiantă de funcționare: -35...70 °C
Temperatură ambiantă de depozitare: -55...85 °C
