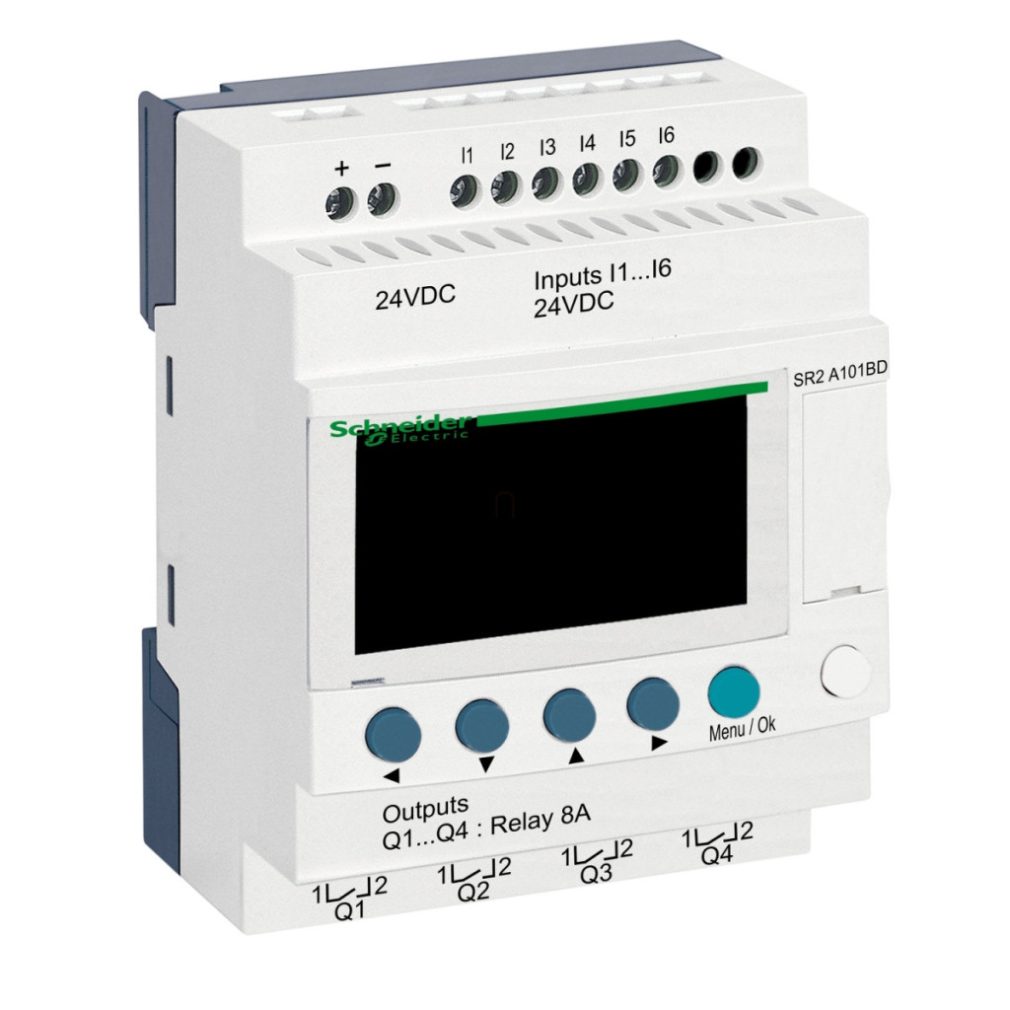

Schneider Electric Zelio Logic SR2A101BD este un releu programabil compact și inteligent, conceput special pentru sarcini de automatizare industrială. Dispozitivul funcționează cu o tensiune de alimentare de 24 V c.c. și are un afișaj LCD încorporat care facilitează programarea și depanarea. Ca parte a familiei de produse Zelio Logic, acest model este alegerea perfectă pentru sarcini de control mai mici, unde este necesară o soluție rentabilă și fiabilă. Modelul SR2A101BD are 10 puncte de intrare/ieșire, dintre care 6 sunt intrări discrete și 4 sunt ieșiri releu. Intrările discrete sunt conforme cu standardul IEC 61131-2 Tip 1 și funcționează la 24 V c.c. cu un curent de intrare de 4 mA. O caracteristică specială a intrărilor este că sunt compatibile cu comutatoare de proximitate PNP cu trei fire, permițând conectarea directă a diverselor senzori. Frecvența de numărare poate fi de până la 1 kHz, ceea ce permite detectarea impulsurilor rapide. Cele 4 ieșiri releu pot suporta un curent de sarcină termică de 8 A și pot fi utilizate într-un interval larg de tensiune: 24-250 V c.a. sau 5-30 V c.c. Durata de viață electrică a ieșirilor este semnificativă, până la 500.000 de cicluri de comutare în diverse condiții de sarcină, de exemplu în aplicații AC-12, AC-15, DC-12 sau DC-13, conform IEC 60947-5-1. Durata de viață mecanică este și mai impresionantă: 10 milioane de cicluri de comutare. Timpul de răspuns al ieșirilor este, de asemenea, remarcabil de rapid: 10 ms pentru comutarea de la 0 la 1 și 5 ms pentru comutarea de la 1 la 0. SR2A101BD oferă o programabilitate remarcabilă, cu până la 240 de linii de program care pot fi scrise folosind programarea cu diagrame ladder și un timp de ciclu cuprins între 6 și 90 ms. Dispozitivul are o tensiune de alimentare cuprinsă între 19,2 și 30 V CC și un consum maxim de curent de 100 mA fără modul de expansiune. Consumul de energie este de numai 3 W, asigurând o funcționare eficientă din punct de vedere energetic. Alte caracteristici importante de siguranță includ protecția împotriva polarității inverse și verificarea memoriei programului la fiecare pornire. Dispozitivul are un design compact și poate fi montat pe o șină DIN de 35 mm sau fixat cu șuruburi. Gradul de protecție IP este IP20 pentru blocul de conectori și IP40 pentru panoul frontal. Poate fi utilizat într-un interval larg de temperaturi de funcționare: -20...55 °C sau -20...40 °C în carcase neventilate. Conexiunile se realizează cu borne cu șuruburi potrivite pentru cabluri cu secțiune transversală de 0,2-2,5 mm². Dispozitivul are diverse certificări internaționale, precum CSA, UL, C-Tick, GL și GOST, și respectă numeroase standarde de compatibilitate electromagnetică (EMC) și de siguranță, inclusiv IEC 61000 și IEC 61131-2.
Schneider Electric Zelio Logic - SR2A101BD - releu programabil, compact, afișaj LCD, 6 DI, 4 DO relee, 24 VCC date tehnice
Caracteristici principale
Familia de produse: Zelio Logic
Tipul produsului: Releu inteligent compact
Afișaj local: Da
Număr de linii de program: 0...240 cu programare diagramă ladder
Timp de ciclu: 6...90 ms
Alimentare
Tensiune nominală de alimentare: 24 V DC
Interval tensiune de alimentare: 19,2...30 V
Consum maxim de curent: 100 mA (fără extensie)
Consum de energie: 3 W fără extensie
Protecție la inversarea polarității: Da Intrări Număr de intrări discrete: 6 (conform IEC 61131-2 Tip 1) Tip intrare discretă: Rezistență Tensiune intrare discretă: 24 V CC
Curent intrare discretă: 4 mA
Frecvență de numărare: 1 kHz
Impedanță intrare: 12 kOhm (când se utilizează IB...IG)
7,4 kOhm (când se utilizează I1...IA și IH...circuit de intrare discret IR)
Compatibilitate intrare: comutatoare de proximitate PNP cu 3 fire
Ieșiri
Număr de ieșiri: 4 relee
Domeniu tensiune de ieșire: 24...250 V c.a. (ieșire releu)
5...30 V c.c. (ieșire releu)
Tip contact: NO (normal deschis)
Curent termic de ieșire: 8 A pentru toate cele 4 ieșiri
Durată de viață electrică: 500.000 de cicluri la 230 V, 1,5 A (AC-12) 500.000 de cicluri la 230 V, 0,9 A (AC-15) 500.000 de cicluri la 24 V, 1,5 A (DC-12) 500.000 de cicluri la 24 V, 0,6 A (DC-13)
Capacitate de comutare: >= 10 mA la 12 V
Durată de viață mecanică: 10.000.000 de cicluri
Sincronizare
Timp de răspuns: 10 ms (la comutarea de la 0 la 1) 5 ms (la comutarea de la 1 la 0) Conexiuni Tip conexiune: Terminal cu șurub, 0,2...2,5 mm² (AWG 25...14)
Cuplu de strângere: 0,5 N.m
Caracteristici de mediu
Protecție IP: IP20 (bloc de conexiuni)
IP40 (panou frontal)
Temperatură de funcționare: -20...40 °C (în carcasă neventilată)
-20...55 °C
Temperatură de depozitare: -40...70 °C Altitudine de funcționare: 2000 m Umiditate relativă: 95% fără condensare Standarde și certificări Certificări: CSA, UL, C-Tick, GL, GOST GL, GOST
Conformitate EMC: IEC 61000-6-2, IEC 61000-6-3, IEC 61000-6-4
Directiva privind tensiunea joasă: IEC 61131-2
