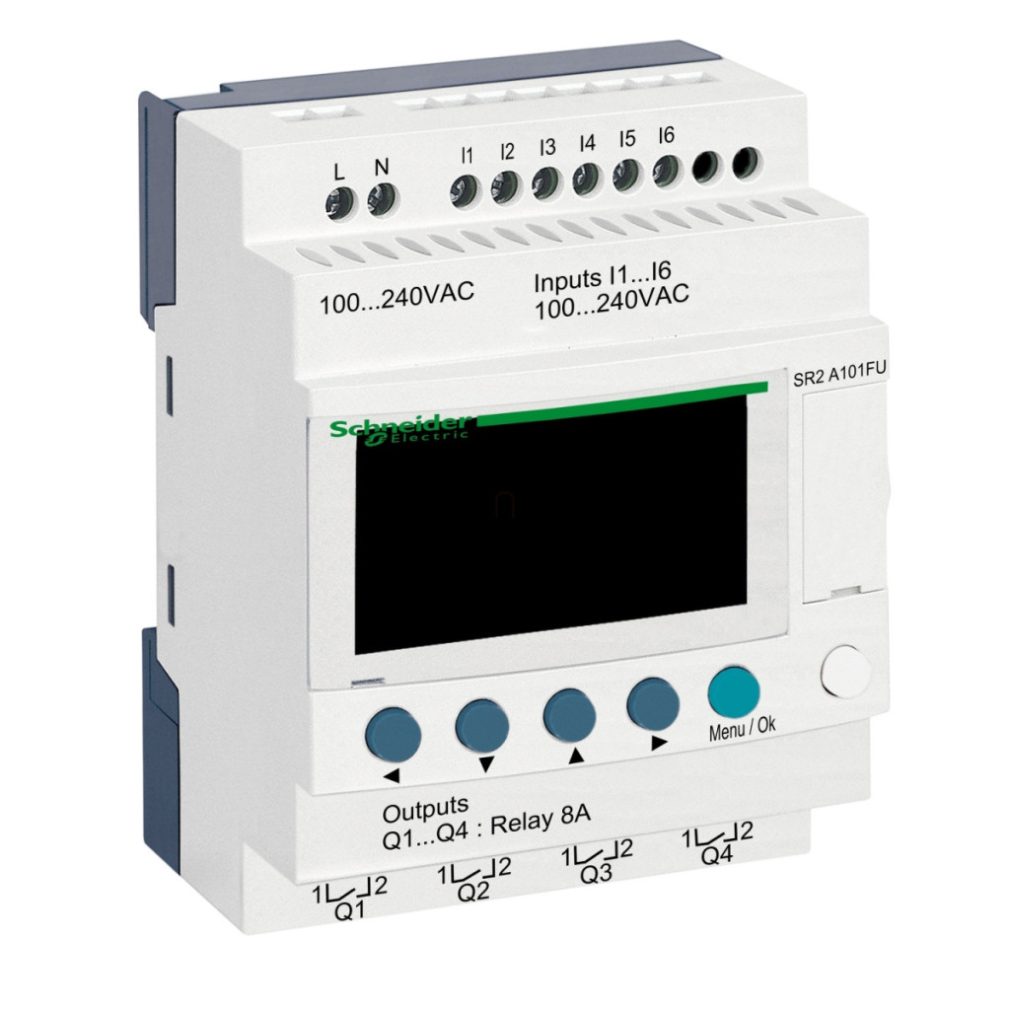

Schneider Electric Zelio Logic SR2A101FU este un releu inteligent compact și versatil, care oferă o soluție ideală pentru sarcini de automatizare mai mici. Funcționând la o tensiune de 100-240 V c.a., acest dispozitiv are 6 intrări discrete și 4 ieșiri de releu, cu un afișaj LCD încorporat care facilitează programarea și monitorizarea funcționării. Modelul SR2A101FU face parte din familia de produse Zelio Logic, care combină designul compact cu capacități avansate de control. Dispozitivul poate fi programat cu diagramă ladder cu o schemă de control 0-240. Timpul de ciclu este de numai 6-90 ms, ceea ce asigură timpi de răspuns rapizi în procesele automatizate. Dispozitivul are un timp de retenție a memoriei de 10 ani la 25 °C, asigurând o funcționare fiabilă pe termen lung. Caracteristicile de siguranță încorporate includ verificarea memoriei programului la fiecare pornire și protecție împotriva inversării terminalelor. Funcționarea necesită o sursă de alimentare de 100-240 V c.a., cu limite de tensiune cuprinse între 85-264 V la 50/60 Hz. Consumul maxim de curent este de 30 mA la 240 V și 80 mA la 100 V (fără extindere), în timp ce consumul de energie este de numai 7 VA fără extindere. Tensiunea de izolare este de 1780 V, ceea ce asigură o protecție electrică excelentă. Cele 6 intrări discrete funcționează la 100-240 V c.a., cu un curent de 0,6 mA, în intervalul de frecvență de 47-63 Hz. Pentru o funcționare sigură, starea de tensiune garantată 1 este >= 79 V, în timp ce starea 0 este <= 40 V. Impedanța de intrare este de 350 kOhm. Cele 4 ieșiri releu pot fi utilizate în intervalul de tensiune 5-30 V c.c. sau 24-250 V c.a., cu contacte NO (normal deschise). Curentul termic al ieșirilor este de 8 A pentru fiecare ieșire, cu o capacitate de comutare de cel puțin 10 mA la 12 V. Durata de viață mecanică este impresionantă, cu 10 milioane de cicluri de comutare. Durata de viață electrică pentru diferite tipuri de sarcină (AC-12, AC-15, DC-12, DC-13) este de 500.000 de cicluri, în conformitate cu IEC 60947-5-1. Frecvența de funcționare a releelor este de 0,1 Hz cu sarcină și 10 Hz fără sarcină. Timpii de răspuns sunt extrem de rapizi: 50 ms pentru intrări discrete (cu programare diagramă ladder) și 10 ms pentru ieșiri releu la pornire și 5 ms la oprire. Gradul de protecție al carcasei este IP20 la terminale și IP40 pe panoul frontal, conform IEC 60529. Produsul are numeroase certificări internaționale, inclusiv C-Tick, CSA, GL, UL și GOST. Intervalul de temperatură de funcționare este între -20 și +55 °C, și între -20 și +40 °C în carcase neventilate. Umiditatea relativă poate fi de 95% fără condens sau picurare de apă. Dispozitivul poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării, cu o altitudine maximă de transport de 3048 de metri. Poate fi instalat pe o șină DIN de 35 mm sau utilizând clemele de montare pliabile de pe carcasa dispozitivului pentru montarea cu șuruburi.
Schneider Electric Zelio Logic - SR2A101FU - releu programabil, compact, afișaj LCD, 6 DI, 4 DO relee, 230 VAC date tehnice
Caracteristici generale
Familia de produse: Zelio Logic
Tipul produsului: Rele inteligent compact
Afișaj local: Da
Număr de linii ale diagramei de control: 0...240 programare diagramă ladder
Timp de ciclu: 6...90 ms
Timp de rezervă: 10 ani la 25 °C
Deviație ceas: 12 minute/an la 0...55 °C, 6 s/lună la 25 °C
Verificări: Memoria programului la fiecare pornire
Alimentare
Tensiune nominală de alimentare: 100...240 V c.a.
Limite tensiune de alimentare: 85...264 V
Frecvență de alimentare: 50/60 Hz
Consum maxim de curent: 30 mA la 240 V (fără extensie), 80 mA la 100 V (fără extensie)
Consum de energie: 7 VA fără extensie
Tensiune de izolare: 1780 V
Tip de protecție: Împotriva inversării terminalelor (instrucțiunile de control nu sunt executate)
Intrări
Număr de intrări discrete: 6
Tensiune de intrare discretă: 100...240 V c.a.
Curent intrare discretă: 0,6 mA
Frecvență intrare discretă: 47...53 Hz, 57...63 Hz
Stare de tensiune garantată 1: >= 79 V pentru intrare discretă
Stare de tensiune garantată 0: <= 40 V pentru intrare discretă
Stare de curent garantată 1: >= 0,17 mA (intrare discretă)
Stare curent garantată 0: <= 0,5 mA (intrare discretă)
Număr de intrări analogice: 0
Impedanță de intrare: 350 kOhm pentru intrări discrete
Ieșiri
Număr de ieșiri: 4 relee
Limite de tensiune de ieșire: 5...30 V CC (ieșire releu), 24...250 V c.a.
Tipul și compoziția contactului: NO pentru ieșire releu
Curent termic de ieșire: 8 A pentru toate cele 4 ieșiri în cazul ieșirii releu
Durată de viață electrică: AC-12: 500.000 de cicluri la 230 V, 1,5 A pentru ieșire releu conform IEC 60947-5-1
AC-15: 500.000 de cicluri la 230 V, 0,9 A pentru ieșire releu conform IEC 60947-5-1
DC-12: 500.000 de cicluri la 24 V, 1,5 A la ieșirea releului conform IEC 60947-5-1
DC-13: 500.000 de cicluri la 24 V, 0,6 A la ieșirea releului conform IEC 60947-5-1
Capacitate de comutare: >= 10 mA la 12 V (ieșire releu)
Frecvență de funcționare: 0,1 Hz (la Ie) pentru ieșirea releului, 10 Hz (fără sarcină) pentru ieșirea releului
Durată de viață mecanică: 10.000.000 de cicluri pentru ieșirea releului
Timpii
Rezistența la tensiune de impuls: 4 kV conform EN/IEC 60947-1 și EN/IEC 60664-1
Ceas: Niciunul
Timp de răspuns: 50 ms cu programare diagramă ladder (de la 0 la 1) pentru intrări discrete, 50 ms cu programare diagramă ladder (de la 1 la 0) pentru intrări discrete, 50...255 ms cu programare FBD (de la 0 la 1) pentru intrări discrete, 50...255 ms cu programare FBD (de la 1 la 0) pentru intrări discrete, 10 ms (de la starea 1 la 0) pentru ieșiri releu, 5 ms (de la starea 1 la 0) pentru ieșiri releu
Conexiune și mediu
Conexiuni - terminale: Terminale cu șurub pentru diverse dimensiuni de cabluri
Cuplu de strângere: 0,5 N.m
Categorie de supratensiune: III conform IEC 60664-1
Grad de protecție: IP20 (la blocul de borne) conform IEC 60529, IP40 (pe panoul frontal) conform IEC 60529
Caracteristici de mediu: Directiva EMC conform IEC 61000-6-2, IEC 61000-6-3, IEC 61000-6-4, IEC 61131-2 zona B, Directiva privind tensiunea joasă conform IEC 61131-2
Grad de poluare: 2 conform IEC 61131-2
Temperatura ambiantă de funcționare: -20...40 °C în incinte neventilate conform IEC 60068-2-1 și IEC 60068-2-2, -20...55 °C conform IEC 60068-2-1 și IEC 60068-2-2
Temperatura ambiantă de depozitare: -40...70 °C Altitudine de funcționare: 2000 m Altitudine maximă de transport: 3048 m Umiditate relativă: 95% fără condens sau picături de apă
