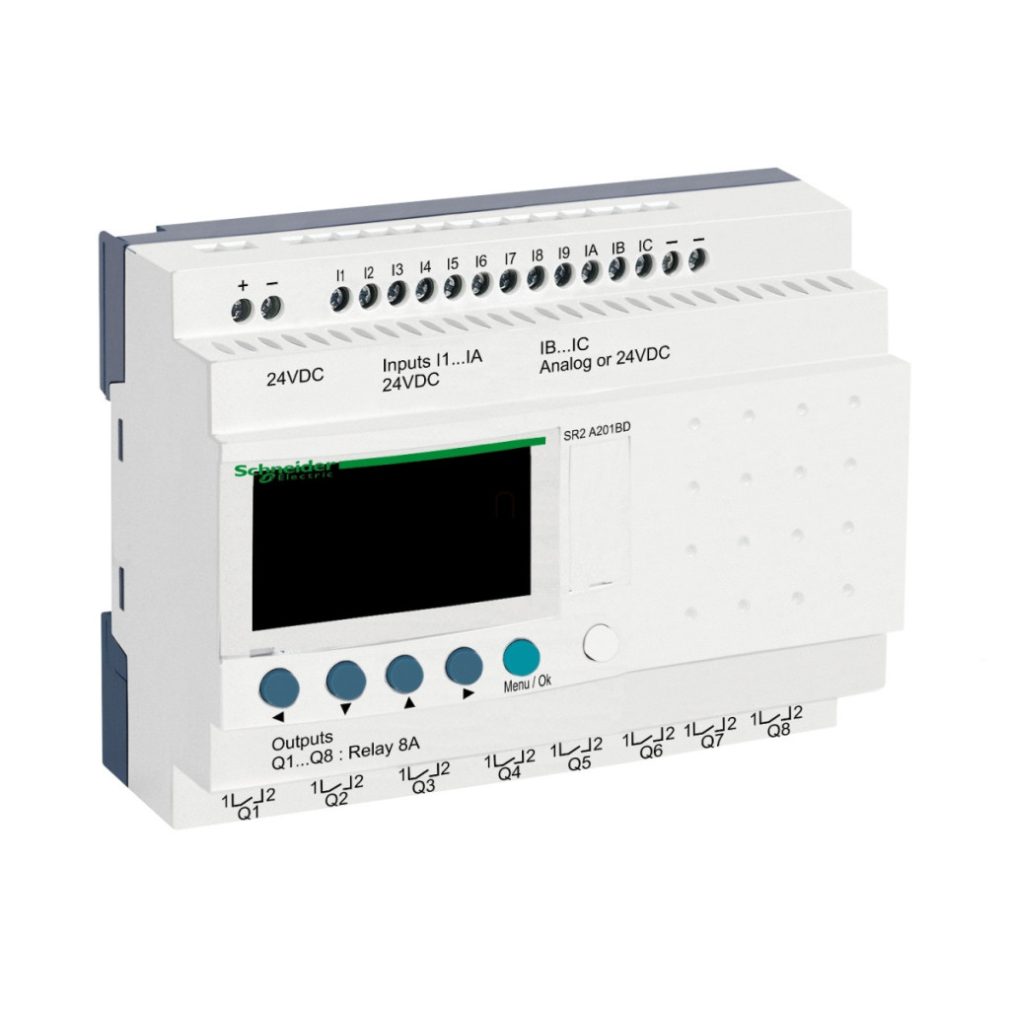

Schneider Electric Zelio Logic SR2A201BD este un releu compact și inteligent care aparține familiei de produse Zelio Logic. Acest dispozitiv, care funcționează cu o tensiune de alimentare de 24 V c.c., este alegerea ideală pentru sarcini de automatizare mai mici, în care este necesar un control programabil, dar un sistem PLC complet ar fi excesiv. Dispozitivul are un ecran LCD încorporat care permite monitorizarea directă a programării și funcționării, facilitând punerea în funcțiune și depanarea. Modelul SR2A201BD are un total de 20 de intrări și ieșiri, oferind o flexibilitate excelentă pentru diverse sarcini de control. Cele 12 intrări discrete (I1...IA și IH...IR) funcționează la 24 V c.c. și sunt proiectate în conformitate cu standardul IEC 61131-2 Tip 1. Dispozitivul include, de asemenea, 2 intrări analogice care pot recepționa semnale în intervalul 0-10 V sau 0-24 V cu rezoluție de 8 biți. Intrările discrete pot fi utilizate chiar și cu comutatoare de proximitate PNP cu 3 fire și au o frecvență de numărare de până la 1 kHz. Pe partea de ieșire, există 8 ieșiri de releu care pot funcționa în intervalul de tensiune 24-250 V c.a. sau 5-30 V c.c. și au o capacitate de încărcare de 8 A per ieșire. În ceea ce privește programarea, Zelio Logic SR2A201BD este extrem de ușor de utilizat. Acesta acceptă programarea cu diagrame ladder cu până la 240 de linii de program. Durata ciclului poate varia între 6 și 90 ms, în funcție de complexitatea programului. Memoria programului este salvată timp de 10 ani la 25 °C, astfel încât setările dispozitivului nu se pierd în cazul unei întreruperi de curent. Controlul programat este verificat automat de fiecare dată când dispozitivul este pornit, asigurând o funcționare fiabilă. Dispozitivul nu are o funcție de ceas încorporată, ceea ce simplifică utilizarea sa în aplicații în care acest lucru nu este necesar. Designul mecanic al dispozitivului permite o instalare flexibilă. Poate fi montat pe o șină DIN de 35 mm sau se pot utiliza clemele de montare încorporate pentru montarea cu șuruburi. În ceea ce privește dimensiunile, dispozitivul are o lungime de 124,6 mm, o înălțime de 90 mm și o lățime de 59,5 mm, conform desenelor din documentație. Conexiunile se realizează cu borne cu șurub care acceptă fire cu o secțiune transversală de 0,2-2,5 mm² și un cuplu de strângere de 0,5 Nm. Dispozitivul are un grad de protecție IP20 pentru blocurile de borne și un grad de protecție IP40 pentru panoul frontal, în conformitate cu IEC 60529. Intervalul de temperatură de funcționare este de la -20 °C la +55 °C, ceea ce permite o gamă largă de aplicații în diferite condiții de mediu.
Schneider Electric Zelio Logic - SR2A201BD - releu programabil, compact, afișaj LCD, 10 DI + 2 DI/AI, 8 relee DO, 24 VCC date tehnice
Caracteristici generale
Familia de produse: Zelio Logic
Tipul produsului: Releu inteligent compact
Afișaj local: Da Număr de linii de program de control: 0...240 cu programare diagramă ladder Timp ciclu: 6...90 ms
Alimentare
Tensiune nominală de alimentare: 24 V DC
Limite tensiune de alimentare: 19,2...30 V
Curent maxim de alimentare: 100 mA (fără extensie)
Consum de energie: 6 W fără extensie
Protecție la inversarea polarității: Da Intrări Număr de intrări discrete: 12 conform IEC 61131-2 Tip 1 Tip intrare discretă: Rezistivă Tensiune intrare discretă: 24 V CC
Curent intrare discretă: 4 mA
Frecvență de numărare: 1 kHz pentru intrări discrete
Nivel de tensiune stare 1: >= 15 V pentru I1...IA și IH...circuite de intrare discretă IR
Nivel de tensiune stare 0: <= 5 V pentru I1...IA și IH...Circuite de intrare discretă IR
Compatibilitate intrare: comutatoare de proximitate PNP cu 3 fire pentru intrare discretă
Intrări analogice
Număr de intrări analogice: 2
Tip intrare analogică: Mod comun
Interval intrare analogică: 0...24 V / 0...10 V
Tensiune maximă admisibilă: 30 V pe circuitul de intrare analogică
Rezoluție intrare analogică: 8 biți
Valoare LSB: 39 mV pentru circuitul de intrare analogică
Ieșiri
Număr de ieșiri: 8 relee
Limite tensiune de ieșire: 24...250 V c.a. (ieșire releu), 5...30 V c.c. (ieșire releu)
Tipul și compoziția contactului: NO (normal deschis) pentru ieșirea releului
Curent termic de ieșire: 8 A pentru fiecare dintre cele 8 ieșiri pentru ieșirea releului
Capacitate de comutare: >= 10 mA la 12 V (ieșire releu) Frecvență de funcționare: 0,1 Hz (la sarcină nominală) pentru ieșirea releului, 10 Hz (fără sarcină) pentru ieșirea releului Caracteristici mecanice și de mediu Durată de viață mecanică: 10.000.000 de cicluri pentru ieșirea releului
Timp de răspuns: 10 ms (de la 0 la 1) pentru ieșirea releului, 5 ms (de la 1 la 0) pentru ieșirea releului
Conexiuni: Terminale cu șurub, compatibile cu diverse secțiuni transversale ale cablurilor
Cuplu de strângere: 0,5 N.m
Categorie de supratensiune: III conform IEC 60664-1
Grad de protecție IP: IP20 (bloc terminal) conform IEC 60529, IP40 (panou frontal) conform IEC 60529 Interval de temperatură de funcționare: -20 până la 40 °C în incinte neventilate, -20 până la 55 °C conform IEC 60068-2-1 și IEC 60068-2-2
Temperatură de depozitare: -40…70 °C Altitudine de funcționare: 2000 m Umiditate relativă: 95 % fără condens sau picături de apă
