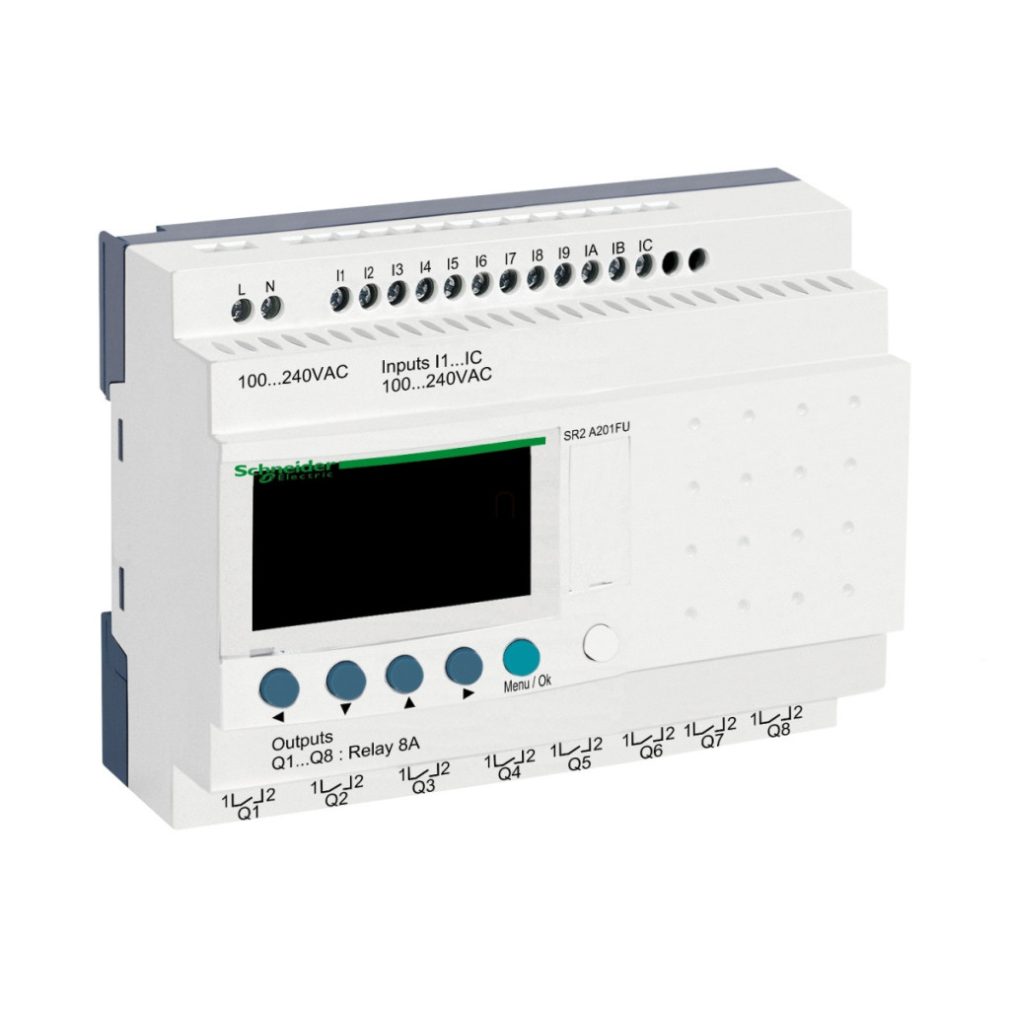

Schneider Electric Zelio Logic SR2A201FU este un releu inteligent compact extrem de versatil, ideal pentru sarcini de automatizare mai mici, în care rentabilitatea și flexibilitatea sunt aspecte importante. Acest dispozitiv, care face parte din seriile SR2 și SR3, este perfect adaptat pentru medii industriale, sisteme de automatizare a clădirilor și controlul mașinilor mici, unde un total de 20 de puncte I/O sunt suficiente pentru sarcinile de control. Modelul SR2A201FU are un afișaj, care facilitează foarte mult programarea și monitorizarea parametrilor de funcționare. Datorită gamei de alimentare de 100-240 V c.a., acesta poate fi utilizat cu mare flexibilitate într-o varietate de medii de instalare. Dispozitivul are 12 intrări digitale și 8 ieșiri releu, ceea ce îl face ideal pentru sarcini de control de dimensiuni mici și medii. Intrările funcționează în intervalul de tensiune de 100-240 V c.a., în timp ce ieșirile releu pot fi utilizate în intervalul de 5-30 V c.c. sau 24-250 V c.a., cu o capacitate maximă de încărcare de 8 A. În ceea ce privește programarea, releul inteligent Zelio Logic este extrem de ușor de utilizat, acceptând atât limbajele de programare ladder, cât și FBD (diagramă bloc funcțional). Puteți programa până la 240 de linii de program de control, ceea ce este suficient pentru majoritatea aplicațiilor. Durata ciclului variază între 6-90 ms, în funcție de complexitatea programului. Dispozitivul are protecție de memorie încorporată, care verifică integritatea programului de fiecare dată când este pornit. Timpul de backup al programului este extrem de lung, durând 10 ani la 25 °C. SR2A201FU nu are ceas încorporat, așa că, dacă aveți nevoie de o funcție de sincronizare, ar trebui să alegeți un alt model din familia Zelio Logic. Printre caracteristicile tehnice deosebit de remarcabile ale modelului SR2A201FU se numără durabilitatea electrică excelentă - 500.000 de cicluri la 230 V, sarcină de 1,5 A în configurație AC-12, în conformitate cu standardul IEC 60947-5-1. Dispozitivul poate efectua 10 milioane de cicluri de comutare mecanică, ceea ce reprezintă o valoare remarcabilă în categoria sa. Produsul are o tensiune de izolare de 1780 V și o rezistență nominală la impulsuri de 4 kV, ceea ce asigură un nivel ridicat de protecție împotriva supratensiunii. Protecția intrării previne deteriorarea rezultată din inversarea conectorului (caz în care instrucțiunile de control nu sunt executate). Dispozitivul are protecție IP20 la blocul conector și protecție IP40 pe panoul frontal, în conformitate cu IEC 60529.
Schneider Electric Zelio Logic - SR2A201FU - releu programabil, compact, afișaj LCD, 12 DI, 8 DO relee, 230 VAC date tehnice
Caracteristici principale
Familia de produse: Zelio Logic
Tipul produsului: Releu inteligent compact
Afișaj: Da
Număr de linii de program de control: 0...240 cu programare ladder
Date tehnice
Durata ciclului: 6...90 ms
Durată de rezervă: 10 ani la 25 °C
Deviație ceas: 12 minute/an la 0...55 °C, 6 s/lună la 25 °C
Verificări: Memoria programului la fiecare pornire
Tensiune nominală de alimentare: 100...240 V c.a. Limite de tensiune de alimentare: 85...264 V Frecvență de alimentare: 50/60 Hz
Curent maxim de alimentare: 100 mA la 100 V (fără extensie), 50 mA la 240 V (fără extensie)
Consum de energie în VA: 11 VA fără modul de extindere
Tensiune de izolare: 1780 V
Tip de protecție: Protecție împotriva conectării inverse a terminalelor (comenzile de control nu sunt executate)
Intrări și ieșiri
Număr de intrări digitale: 12
Tensiune de intrare digitală: 100...240 V CA
Curent intrare digitală: 0,6 mA
Frecvență intrare digitală: 47...53 Hz, 57...63 Hz
Tensiune garantată stare 1: >= 79 V la intrarea digitală
Tensiune garantată stare 0: <= 40 V la intrarea digitală
Curent garantat stare 1: >= 0,17 mA (intrare digitală)
Curent garantat stare 0: <= 0,5 mA (intrare digitală)
Număr de intrări analogice: 0
Impedanță de intrare: 350 kOhm pentru intrările digitale
Număr de ieșiri: 8 relee
Limite de tensiune de ieșire: 5...30 V CC (ieșire releu), 24...250 V c.a.
Caracteristici de comutare
Tipul și compoziția contactului: NO pentru ieșire releu
Curent termic de ieșire: 8 A pentru toate cele 8 ieșiri pentru ieșire releu
Durabilitate electrică: AC-12: 500.000 de cicluri la 230 V, 1,5 A pentru ieșire releu conform IEC 60947-5-1
Rezistență electrică: AC-15: 500.000 de cicluri la 230 V, 0,9 A pentru ieșire releu conform IEC 60947-5-1
Rezistență electrică: DC-12: 500.000 de cicluri la 24 V, ieșire releu 1,5 A conform IEC 60947-5-1
Rezistență electrică: DC-13: 500.000 de cicluri 24 V, ieșire releu 0,6 A conform IEC 60947-5-1
Capacitate de comutare în mA: >= 10 mA la 12 V (ieșire releu)
Frecvență de funcționare în Hz: 0,1 Hz (la Ie) pentru ieșire releu, 10 Hz (fără sarcină) pentru ieșire releu
Durabilitate mecanică: 10.000.000 de cicluri pentru ieșire releu
Timp de răspuns
Timp de răspuns: 50 ms cu programare ladder (de la starea 0 la starea 1) pentru intrare digitală
Timp de răspuns: 50 ms cu programare ladder (de la starea 1 la starea 0) pentru intrare digitală
Timp de răspuns: 50...255 ms cu programare FBD (de la starea 0 la starea 1) pentru intrare digitală
Timp de răspuns: 50...255 ms cu programare FBD (de la starea 1 la starea 0) pentru intrare digitală
Timp de răspuns: 10 ms (de la starea 0 la starea 1) pentru ieșirea releului
Timp de răspuns: 5 ms (de la starea 1 la starea 0) pentru ieșirea releului
Caracteristici de mediu
Grad de protecție IP: IP20 (bloc conector) conform IEC 60529, IP40 (panou frontal) conform IEC 60529
Temperatura ambiantă de funcționare: -20...40 °C în incinte neventilate conform IEC 60068-2-1 și IEC 60068-2-2
Temperatura ambiantă de funcționare: -20...55 °C în incinte neventilate conform IEC 60068-2-1 și IEC 60068-2-2
Temperatura ambiantă de depozitare: -40...70 °C Altitudine de funcționare: 2000 m Altitudine maximă de transport: 3048 m Umiditate relativă: 95 % fără condens sau picături de apă
