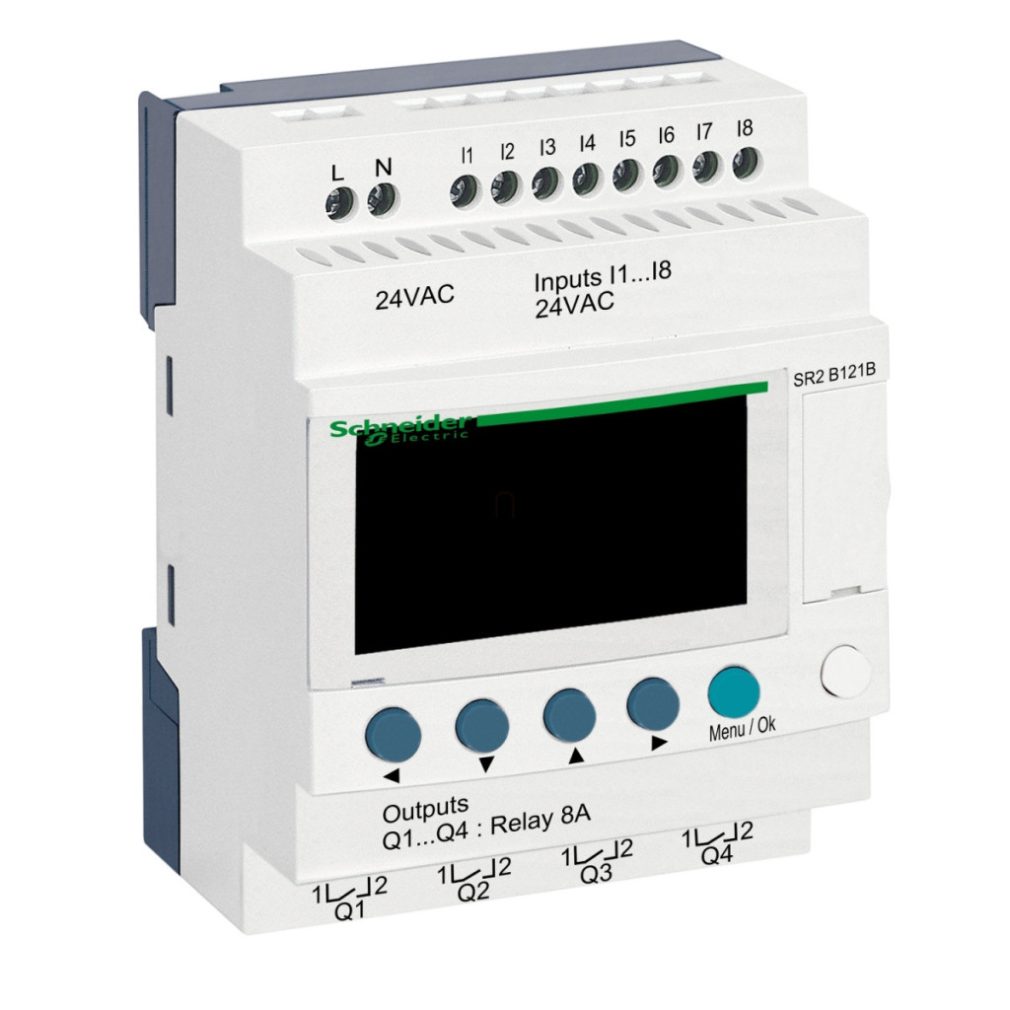

Schneider Electric Zelio Logic SR2B121B este un releu inteligent compact, programabil, de 24 V c.a., ideal pentru sarcini de automatizare mai mici, care necesită o soluție de control flexibilă și simplă. Acest membru al familiei de produse Zelio Logic este perfect adaptat pentru o varietate de sarcini industriale și de automatizare a clădirilor, în care un sistem PLC complet nu este justificat, dar funcționalitatea logică programabilă este totuși necesară. Modelul SR2B121B are 12 puncte de intrare/ieșire: 8 intrări discrete și 4 ieșiri releu. Dispozitivul funcționează la o tensiune nominală de alimentare de 24 V c.a. (valori limită: 20,4-28,8 V) și are un ceas în timp real încorporat, care poate fi utilizat pentru sarcini de sincronizare și comenzi dependente de calendar. Afișajul LCD încorporat vă permite să monitorizați funcționarea programului direct pe dispozitiv și să efectuați setări și ajustări de bază fără a fi necesară conectarea la un computer. Este extrem de flexibil în ceea ce privește programarea: programarea ladder permite programe de control constând din 0-240 linii de control, în timp ce programarea FBD (Function Block Diagram) permite programe de control constând din 0-500 linii. Timpul de ciclu de 6-90 ms asigură un timp de răspuns adecvat pentru majoritatea aplicațiilor. Capacitatea sa de păstrare a datelor este remarcabilă, păstrând programul până la 10 ani la 25 °C în cazul unei întreruperi de curent, cu o precizie a ceasului de numai 12 minute pe an sau 6 secunde pe lună. Dispozitivul verifică automat memoria programului de fiecare dată când este pornit, pentru a asigura o funcționare sigură. SR2B121B are intrări discrete cu o tensiune de 24 V c.a. și un curent de 4,4 mA. Nivelul logic 1 este garantat la >= 14 V, în timp ce nivelul logic 0 este garantat la <= 5 V. Impedanța de intrare este de 4,6 kOhm. Ieșirile releului pot fi utilizate în intervalul de tensiune 5-30 V c.c. sau 24-250 V c.a. și pot comuta un curent de sarcină de până la 8 A. Durata de comutare este de 500.000 de cicluri în modul AC-12 la 230 V și 1,5 A sarcină, precum și 500.000 de cicluri în modul DC-12 la 24 V și 1,5 A sarcină. Durata de viață mecanică este impresionantă, cu până la 10.000.000 de cicluri de comutare disponibile cu ieșirile releului. Dispozitivul este extrem de ușor de instalat, poate fi fixat pe o șină DIN de 35 mm sau înșurubat în poziție folosind clemele de montare încorporate, pliabile. Conexiunile se realizează cu borne cu șurub, care permit conectarea cablurilor cu secțiuni transversale diferite (0,2-2,5 mm²). Carcasa dispozitivului are protecție IP40 pe partea frontală și protecție IP20 pe partea blocului de borne. Are o gamă largă de temperaturi de funcționare: poate fi utilizat în medii ventilate între -20 °C și 55 °C și în cutii închise neventilate între -20 °C și 40 °C. Umiditatea relativă nu trebuie să depășească 95% (fără condens sau picături de apă).
Schneider Electric Zelio Logic - SR2B121B - releu programabil, compact, afișaj LCD, 8 DI, 4 DO relee, ceas intern, 24 VAC date tehnice
Caracteristici principale
Familia de produse: Zelio Logic
Tipul produsului: Releu programabil compact
Caracteristici suplimentare
Afișaj local: LCD încorporat
Lungimea programului de control: 0...240 linii cu programare ladder, 0...500 linii cu programare FBD
Durata ciclului: 6...90 ms
Durata de păstrare a datelor: 10 ani la 25 °C
Precizia ceasului: 12 minute/an între 0...55 °C, 6 secunde/lună la 25 °C
Verificări: Verificarea memoriei programului la fiecare pornire
Alimentare electrică
Tensiune nominală de alimentare: 24 V c.a.
Limite de tensiune de alimentare: 20,4...28,8 V
Frecvența de alimentare: 50/60 Hz
Consum maxim de curent: 145 mA (fără extensie)
Consum de energie: 4 VA fără extensie
Tensiune de izolare: 1780 V
Tip de protecție: Protecție împotriva inversării terminalelor (comenzile de control nu sunt executate)
Intrări
Număr de intrări discrete: 8
Tensiune de intrare: 24 V c.a.
Curent de intrare: 4,4 mA
Frecvență de intrare: 47...63 Hz
Tensiune stare 1: >= 14 V
Tensiune stare 0: <= 5 V
Curent în starea 1: >= 2 mA
Curent în starea 0: <= 0,5 mA
Impedanță de intrare: 4,6 kOhm
Ieșiri
Număr de ieșiri: 4 relee
Limite de tensiune de ieșire: 5...30 V c.c. sau 24...250 V c.a.
Tip contact: NO (normal deschis)
Curent termic de ieșire: 8 A pentru fiecare ieșire
Durată de viață electrică: c.a.-12: 500.000 de cicluri la 230 V, 1,5 A (conform IEC 60947-5-1), AC-15: 500.000 de cicluri la 230 V, 0,9 A, DC-12: 500.000 de cicluri la 24 V, 1,5 A, DC-13: 500.000 de cicluri la 24 V, 0,6 A
Capacitate de comutare: >= 10 mA la 12 V
Frecvență de funcționare: 0,1 Hz la curent nominal, 10 Hz fără sarcină
Durată de viață mecanică: 10.000.000 de cicluri
Timp de răspuns
Intrare discretă: 50 ms cu programare diagramă ladder (schimbare de stare 0→1 și 1→0), 50...255 ms cu programare FBD
Ieșire releu: 10 ms (schimbare de stare 0→1), 5 ms (schimbare de stare 1→0)
Conexiuni
Tip bloc terminal: Blocuri terminale cu șurub, 0,2...2,5 mm² (AWG 24...14) cu diverse configurații de cabluri
Cuplu de strângere: 0,5 N.m
Caracteristici de mediu
Grad de protecție IP: IP20 (blocuri terminale), IP40 (panou frontal)
Temperatură de funcționare: -20...40 °C într-o incintă neventilată, -20...55 °C în condiții normale
Temperatură de depozitare: -40...70 °C Altitudine de funcționare: 2000 m Umiditate relativă: 95% (fără condens și picături de apă) Certificate Certificate de produs: C-Tick, CSA, GL, UL, GOST
Conformitate: Directiva EMC (IEC 61000-6-2, IEC 61000-6-3, IEC 61000-6-4, IEC 61131-2), Directiva privind tensiunea joasă (IEC 61131-2)
