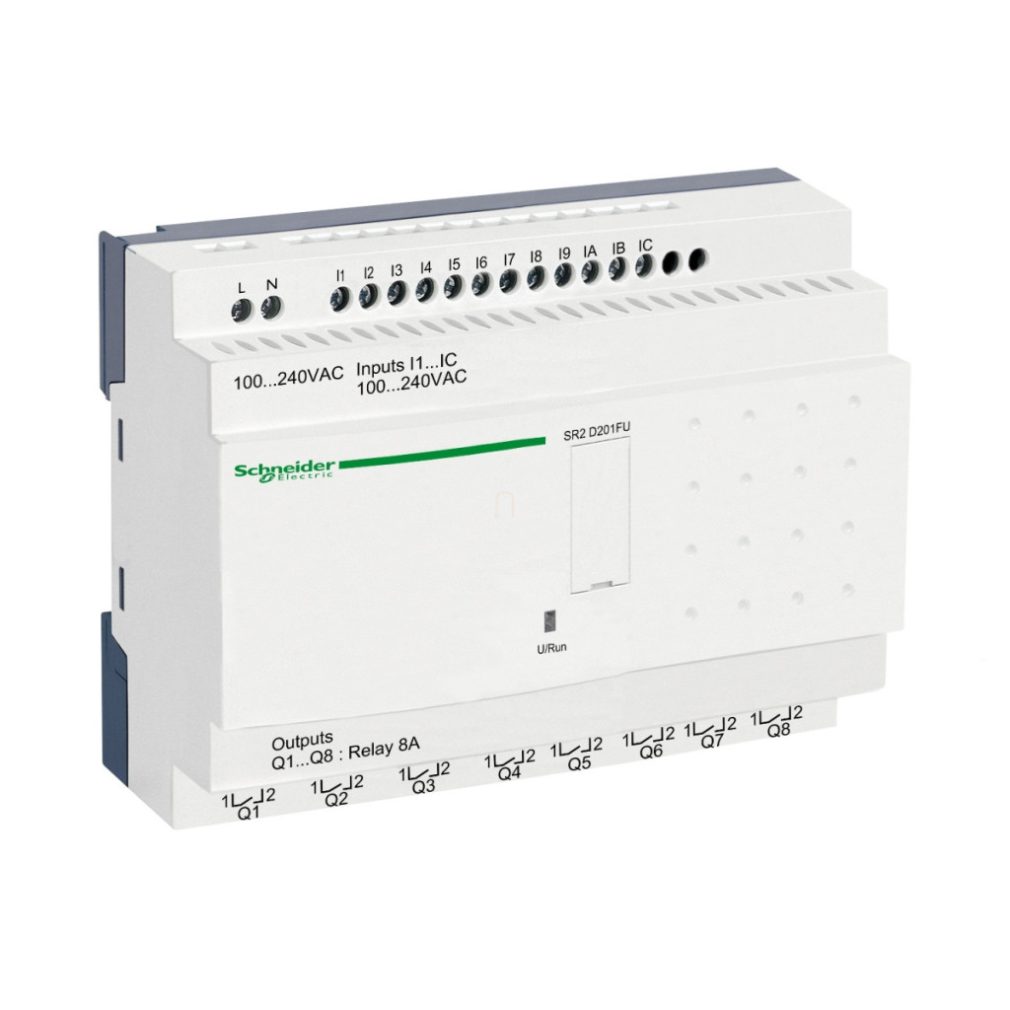

Schneider Electric Zelio Logic SR2D201FU este un releu inteligent compact și versatil, care oferă o soluție fiabilă pentru o gamă largă de sarcini de automatizare industrială. Acest model fără afișaj și cu 20 de porturi I/O este alegerea ideală pentru implementarea rentabilă a sarcinilor de control mai simple, în cazul cărora nu este necesar un afișaj local. Gama de alimentare de 100-240 V c.a. asigură o instalare flexibilă într-o varietate de medii industriale. Modelul SR2D201FU are 12 intrări discrete și 8 ieșiri releu, oferind o capacitate I/O suficientă pentru proiecte de automatizare de dimensiuni mici și medii. Capacitatea de încărcare de 8 A a ieșirilor releu și diversele caracteristici de comutare (AC-12, AC-15, DC-12, DC-13) permit o gamă largă de aplicații. Capacitatea minimă de comutare a dispozitivului de 10 mA la 12 V asigură un control fiabil al sarcinilor mici, în timp ce curentul termic de 8 A oferă o rezervă suficientă pentru majoritatea aplicațiilor industriale. Releele garantează 10 milioane de cicluri de comutare mecanică și 500.000 de cicluri de comutare electrică, asigurând o durată lungă de viață. În ceea ce privește programarea, Zelio Logic SR2D201FU acceptă două limbaje de programare: ladder (diagramă ladder) și FBD (diagramă bloc funcțional). Dispozitivul gestionează maximum 240 de linii de program în programarea ladder, ceea ce este suficient pentru majoritatea sarcinilor de control de bază. Timpul de ciclu de 6-90 ms asigură un timp de răspuns rapid, cu un timp de reacție de 50 ms pentru intrările discrete, în timp ce ieșirile releului au un timp de comutare de 5-10 ms. Memoria programului este verificată de fiecare dată când dispozitivul este pornit, ceea ce sporește fiabilitatea operațională. Timpul de păstrare a datelor de 10 ani (la 25 °C) asigură că valorile programate nu se pierd în cazul unei întreruperi de curent. Dispozitivul este protejat împotriva conectării inverse a blocurilor terminale, ceea ce previne deteriorarea accidentală în cazul unei conexiuni incorecte. Dispozitivul este ușor de instalat și conectat datorită bornelor cu șurub care pot acomoda cabluri cu o secțiune transversală de 0,2-2,5 mm². Carcasa compactă (124,6 mm lățime, 90 mm înălțime) poate fi montată pe o șină DIN de 35 mm și ocupă puțin spațiu în dulapul de comutație. Dispozitivul are protecție IP40 pentru panoul frontal și protecție IP20 pentru blocul de borne, oferind o protecție adecvată în medii industriale. Intervalul de temperatură de funcționare este între -20 °C și +55 °C într-un mediu ventilat, permițând o aplicabilitate largă în diferite condiții climatice. Releul inteligent compact Schneider Electric Zelio Logic SR2D201FU este conform cu numeroase standarde și certificări internaționale (UL, CSA, GOST, GL, C-Tick) și respectă directivele EMC și de joasă tensiune, fiind astfel adecvat pentru utilizare la nivel mondial. Rezistența la tensiune de impuls de 4 kV (Uimp) și categoria de supratensiune III oferă o protecție adecvată împotriva perturbațiilor tipice din mediile electrice industriale. Dispozitivul este o soluție compactă, fiabilă și rentabilă pentru sarcini de automatizare care nu necesită afișaj sau funcție de ceas.
Schneider Electric Zelio Logic - SR2D201FU - releu programabil, compact, fără afișaj, 12 DI, 8 DO relee, 230 VAC date tehnice
Caracteristici principale
Familia de produse: Zelio Logic
Tipul produsului: Releu inteligent compact
Model: SR2D201FU
Specificații tehnice
Afișaj local: Niciunul
Număr de linii de control: 240 cu programare diagramă ladder
Timp de ciclu: 6…90 ms
Timp de rezervă: 10 ani la 25 °C
Deviație ceas: 12 minute/an la 0…55 °C, 6 s/lună la 25 °C
Verificări: Memoria programului la fiecare pornire
Alimentare electrică
Tensiune nominală de alimentare: 100...240 V c.a.
Limite tensiune de alimentare: 85…264 V
Frecvență de alimentare: 50/60 Hz
Consum maxim de curent: 100 mA la 100 V (fără extensie), 50 mA la 240 V (fără extensie)
Consum de energie: 11 VA fără extensie
Tensiune de izolație: 1780 V
Tip de protecție: Împotriva conectării inverse a terminalelor (comenzile de control nu sunt executate)
Intrări
Număr de intrări discrete: 12
Tensiune de intrare discretă: 100...240 V c.a.
Curent intrare discretă: 0,6 mA
Frecvență intrare discretă: 57...63 Hz / 47...53 Hz
Nivel de tensiune 1 garantat: >= 79 V pentru intrări discrete
Nivel de tensiune 0 garantat: <= 40 V pentru intrări discrete
Nivel de curent 1 garantat: >= 0,17 mA (intrare discretă)
Nivel de curent 0 garantat: <= 0,5 mA (intrare discretă)
Număr de intrări analogice: 0
Impedanță de intrare: 350 kOhm pentru intrare discretă
Ieșiri
Număr de ieșiri: 8 relee
Limite de tensiune de ieșire: 5...30 V CC (ieșire releu), 24...250 V c.a.
Tip contact: NO pentru ieșire releu
Curent termic de ieșire: 8 A pentru fiecare dintre cele 8 ieșiri pentru ieșire releu
Durabilitate electrică
AC-12: 500.000 de cicluri la 230 V, 1,5 A pentru ieșire releu conform IEC 60947-5-1
AC-15: 500.000 de cicluri la 230 V, 0,9 A la ieșirea releului conform IEC 60947-5-1
DC-12: 500.000 de cicluri la 24 V, 1,5 A la ieșirea releului conform IEC 60947-5-1
DC-13: 500.000 de cicluri la 24 V, 0,6 A la ieșirea releului conform IEC 60947-5-1
Capacitate de comutare în mA: >= 10 mA la 12 V (ieșire releu) 0,1 Hz (la curent nominal) la ieșirea releului, 10 Hz (fără sarcină) la ieșirea releului
Durabilitate mecanică: 10.000.000 de cicluri la ieșirea releului
Timp de răspuns
Timp de răspuns: 50 ms cu programare diagramă ladder (de la 0 la 1) la intrare discretă, 50 ms cu programare diagramă ladder (de la 1 la 0) la intrare discretă, 50...255 ms cu programare FBD pentru intrări discrete, 10 ms (de la 0 la 1) pentru ieșiri releu, 5 ms (de la 1 la 0) pentru ieșiri releu
Conexiuni
Blocuri terminale: Blocuri terminale cu șurub pentru cabluri cu secțiuni transversale diferite (0,2-2,5 mm²)
Cuplu de strângere: 0,5 N.m
Caracteristici de mediu
Grad de protecție IP: IP20 (bloc terminal) conform IEC 60529, IP40 (panou frontal) conform IEC 60529
Temperatură ambiantă de funcționare: -20 până la 40 °C în incinte neventilate, -20 până la 55 °C conform IEC 60068-2-1 și IEC 60068-2-2
Temperatura ambiantă de depozitare: -40…70 °C Altitudine de funcționare: 2000 m Altitudine maximă de transport: 3048 m Umiditate relativă: 95 % fără condens sau picături de apă
