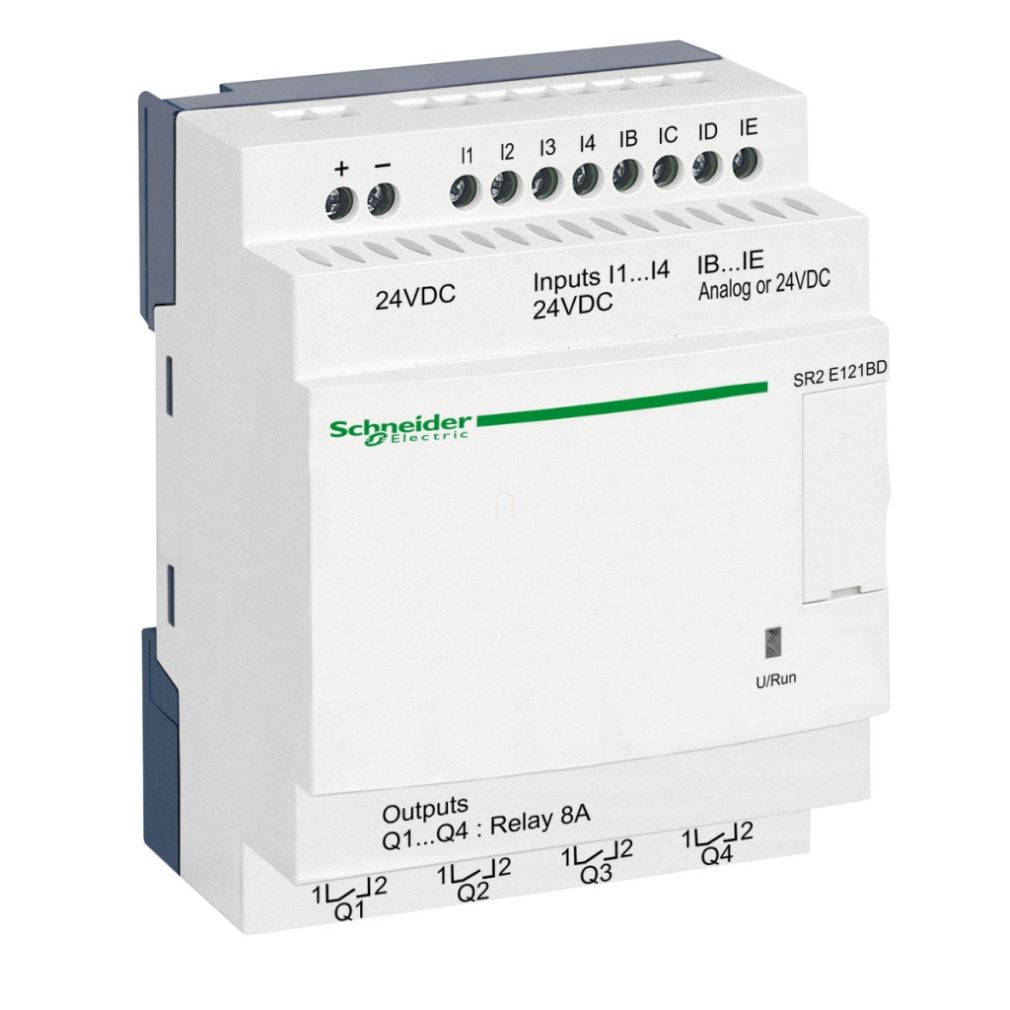

Releul programabil compact Schneider Electric Zelio Logic SR2E121BD este o soluție de automatizare extrem de versatilă pentru aplicații industriale și de automatizare a clădirilor. Acest dispozitiv de 24 V c.c. are 12 puncte de intrare/ieșire, oferind flexibilitate optimă pentru sarcini de control mai mici. Modelul SR2E121BD oferă 8 intrări discrete care respectă standardul IEC 61131-2 Tip 1. Patru dintre intrări pot fi configurate și ca intrări analogice (IB...IG), permițând dispozitivului să accepte senzori de temperatură (NTC 10k, NTC 1000k, KTY81, Pt 500) sau senzori analogici cu nivel de semnal 0-10 V. Intrările analogice au o rezoluție de 8 biți (39 mV) și sunt capabile să comunice cu senzori aflați la o distanță de până la 10 metri, utilizând cablu ecranat. Intrările discrete sunt capabile să numere la o frecvență de 1 kHz și sunt compatibile cu comutatoare de proximitate PNP cu trei fire. Partea de ieșire este formată din 4 ieșiri releu, fiecare furnizând un curent de sarcină de 8 A. Contactele releului sunt de tip NO (normal deschis) și pot fi utilizate în intervalul de tensiune de 24-250 V c.a. pentru sarcini c.a. și 5-30 V c.c. pentru sarcini c.c. Relee au o durată de viață electrică remarcabilă: în modul AC-12, acestea garantează 500.000 de cicluri de comutare la 230 V și 1,5 A sarcină. Această durată de viață ridicată asigură fiabilitatea pe termen lung a dispozitivului, chiar și în medii industriale. SR2E121BD este extrem de flexibil de programat, suportând atât programarea ladder, cât și programarea cu diagrame bloc funcționale (FBD). Puteți crea până la 240 de linii de program cu programarea ladder și până la 500 cu programarea FBD. Dispozitivul funcționează cu un timp de ciclu de 6-90 ms și verifică automat memoria programului de fiecare dată când este pornit. Datorită ceasului încorporat în timp real, sarcinile de control dependente de timp pot fi, de asemenea, implementate cu ușurință. Ceasul are o precizie de 6 s/lună la 25 °C și 12 minute/an între 0-55 °C. O durată de rezervă de 10 ani asigură păstrarea setărilor de timp. Instalarea este simplă, deoarece poate fi montat direct pe o șină DIN de 35 mm sau cu șuruburi. Carcasa dispozitivului este compactă (59,5 x 90 x 71,2 mm), cu un panou frontal IP40 și conectori IP20. Se conectează folosind terminale cu șuruburi care acceptă fire solide, torsadate sau terminate cu ferule, cu o secțiune transversală de 0,2-2,5 mm². Domeniul larg de temperatură de funcționare al dispozitivului (-20...55 °C) și imunitatea excelentă la interferențe (conformă cu seria de standarde IEC 61000) asigură o funcționare fiabilă chiar și în medii industriale extreme. Schneider Electric SR2E121BD deține certificările internaționale necesare (GL, CSA, UL, GOST, C-Tick), fiind astfel adecvat pentru utilizarea în diverse proiecte industriale din întreaga lume.
Schneider Electric Zelio Logic - SR2E121BD date tehnice
Caracteristici principale
Familia de produse: Zelio Logic
Tipul produsului: Releu inteligent compact
Afișaj: Niciunul
Programare: Programare cu diagramă ladder: 0...240 linii, programare FBD: 0...500 linii
Timp de ciclu: 6...90 ms
Alimentare și protecție
Tensiune nominală de alimentare: 24 V CC
Limite de tensiune de alimentare: 19,2...30 V
Consum maxim de curent: 100 mA (fără extensie)
Consum de energie: 3 W fără extensie
Protecție la inversarea polarității: Da
Intrări
Număr de intrări discrete: 8 (în conformitate cu standardul IEC 61131-2 Tip 1)
Tip intrare discretă: Rezistivă
Tensiune intrare discretă: 24 V CC
Curent intrare discretă: 4 mA
Frecvență de numărare: 1 kHz pentru intrări discrete
Impedanță intrare: 12 kOhm (pentru intrări analogice sau digitale IB...IG intrări analogice sau digitale), 7,4 kOhm (I1...IA și IH...IR intrări digitale)
Compatibilitate intrare: comutatoare de proximitate PNP cu 3 fire
Intrări analogice
Număr de intrări analogice: 4
Tip intrare analogică: Mod comun
Interval intrare analogică: 0...24 V / 0...10 V
Tipuri de senzori de temperatură: NTC 10k (25 °C), NTC 1000k (25 °C), KTY81 210/220/221/222/250, Pt 500
Tensiune maximă admisibilă: 30 V pentru intrarea analogică
Rezoluție intrare analogică: 8 biți
Valoare LSB: 39 mV pentru circuitul de intrare analogică
Precizie de conversie: +/- 5% (25 °C), +/- 6,2% (55 °C) pentru circuitul de intrare analogică
Repetabilitate: +/- 2% (55 °C) cu circuit de intrare analogică
Ieșiri
Număr de ieșiri: 4 relee
Limite de tensiune de ieșire: 24...250 V c.a., 5...30 V c.c. (ieșire releu)
Tip contact: NO (normal deschis) pentru ieșiri releu
Curent termic de ieșire: 8 A pentru toate cele 4 ieșiri (ieșire releu)
Durată de viață electrică: CA-12: 500.000 de cicluri la 230 V, 1,5 A; CC-12: 500.000 de cicluri la 24 V, 1,5 A (conform IEC 60947-5-1)
Capacitate de comutare: >= 10 mA la 12 V (ieșire releu)
Frecvență de funcționare: 0,1 Hz (la sarcină nominală), 10 Hz (fără sarcină) pentru ieșirea releului
Durată de viață mecanică: 10.000.000 de cicluri pentru ieșirea releului
Caracteristici de sincronizare
Timp de rezervă: 10 ani la 25 °C
Abatere orară: 12 minute/an în intervalul 0...55 °C, 6 s/lună la 25 °C
Timp de răspuns: 10 ms (schimbare de la 0 la 1), 5 ms (schimbare de la 1 la 0) la ieșirea releului
Date mecanice și de mediu
Protecție IP: IP20 (bloc conector), IP40 (panou frontal) conform IEC 60529
Temperatură ambiantă de funcționare: -20...40 °C (în incintă neventilată), -20...55 °C
Temperatură de depozitare: -40...70 °C Altitudine de funcționare: 2000 m Umiditate relativă: 95% fără condens sau picături de apă Conexiuni Conectori: Terminale cu șurub, secțiuni transversale ale cablurilor de 0,2...2,5 mm² secțiuni transversale ale cablurilor
Cuplu de strângere: 0,5 N·m
Standarde și certificări
Categorie de supratensiune: III conform IEC 60664-1
Grad de poluare: 2 conform IEC 61131-2
Certificări ale produsului: GL, CSA, UL, GOST, C-Tick
