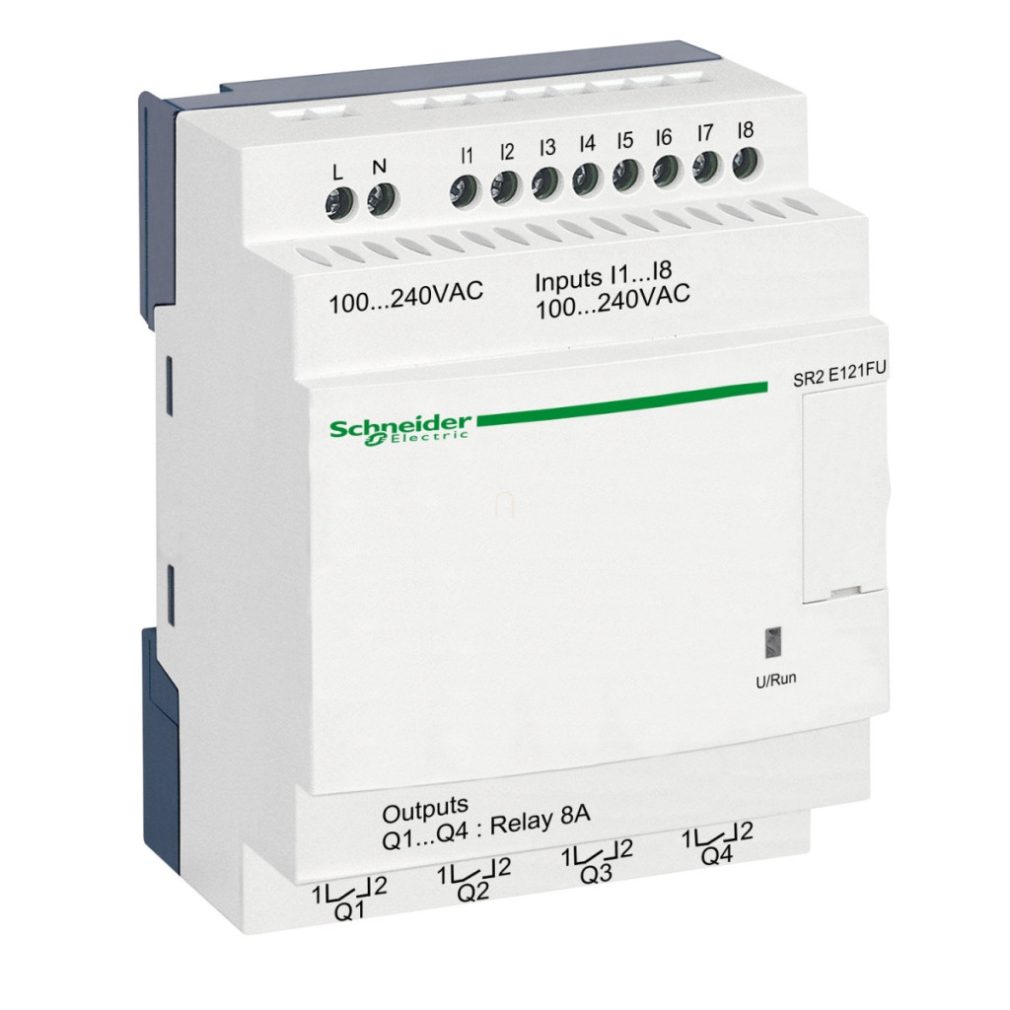

Schneider Electric Zelio Logic SR2E121FU este un releu programabil sofisticat și compact, conceput pentru automatizarea industrială și sarcini de control. Acest model de releu inteligent fără afișaj este ideal pentru situații în care sunt necesare funcții de control fiabile în spații restrânse. Funcționând cu o tensiune de 100-240 V c.a., este alegerea ideală pentru proiecte mici de automatizare, aplicații de automatizare a clădirilor sau orice alt domeniu în care este necesar un control logic programabil. Modelul SR2E121FU are în total 12 intrări/ieșiri: 8 intrări discrete și 4 ieșiri releu, permițând o utilizare versatilă. Intrările funcționează la 100-240 V c.a., cu un curent de intrare de 0,6 mA și o frecvență de intrare de 57-63 Hz sau 47-53 Hz. Specificațiile tehnice detaliate ale dispozitivului includ o impedanță de intrare de 350 kOhm, o tensiune garantată de cel puțin 79 V pentru starea 1 și o tensiune maximă de 40 V pentru starea 0. Cele 4 ieșiri releu pot fi utilizate într-un interval de tensiune de 5-30 V c.c. sau 24-250 V c.a., iar curentul de ieșire poate fi de până la 8 A. Releele sunt de tip NO (normal deschis) și au o durată de viață remarcabilă – pot rezista la până la 10 milioane de cicluri de comutare mecanică. Releul programabil acceptă două moduri de programare diferite: programare ladder pentru 0-240 linii de control și programare FBD (Function Block Diagram) pentru 0-500 linii. Timpul de ciclu variază între 6 și 90 ms, asigurând timpi de răspuns rapizi. Un avantaj special al dispozitivului este ceasul în timp real încorporat, care permite controlul temporizat. Ceasul are o precizie de 6 secunde/lună la 25 °C, iar timpul de rezervă al memoriei este de 10 ani, astfel încât păstrează programul pentru o lungă perioadă de timp, chiar și în cazul unei întreruperi de curent. Dispozitivul verifică memoria programului de fiecare dată când este pornit, asigurând o funcționare fiabilă. Zelio Logic SR2E121FU are numeroase certificări internaționale, inclusiv UL, CSA, GOST, C-Tick și GL, care dovedesc calitatea și fiabilitatea ridicată a produsului. Gradul său de protecție IP este IP20 pentru blocul de conectori și IP40 pentru panoul frontal, în conformitate cu standardul IEC 60529. Dispozitivul poate fi utilizat într-un interval larg de temperaturi: între -20 °C și 55 °C într-un mediu ventilat sau între -20 °C și 40 °C într-o incintă neventilată. Altitudinea maximă de funcționare este de 2000 de metri, iar umiditatea relativă poate fi de 95% (fără condens). Dispozitivul SR2E121FU este ușor de instalat și poate fi montat pe o șină DIN de 35 mm, dar datorită clemelor retractabile, este posibilă și montarea cu șuruburi. Conectarea se face cu borne cu șurub, care sunt potrivite pentru mai multe tipuri de cabluri. Dimensiunile compacte ale dispozitivului (lățime 71,2 mm, înălțime 90 mm, adâncime 59,5 mm) permit o instalare care economisește spațiu. Acest produs Schneider Electric este recomandat în special profesioniștilor care caută un releu programabil fiabil, durabil și versatil pentru proiectele lor industriale sau de automatizare a clădirilor.
Schneider Electric Zelio Logic - SR2E121FU - releu programabil, compact, fără afișaj, 8 DI, 4 DO relee, cu ceas intern, 230 VAC date tehnice
Caracteristici principale
Familia de produse: Zelio Logic
Tipul produsului: Releu programabil compact
Afișaj: Niciunul
Ceas: Încorporat
Caracteristici de programare
Număr de linii de control: 0...240 cu programare ladder, 0...500 programare FBD
Timp de ciclu: 6...90 ms
Timp de rezervă: 10 ani la 25 °C
Abatere ceas: 12 minute/an la 0...55 °C, 6 s/lună la 25 °C
Verificări: Memoria programului la fiecare pornire
Alimentare electrică
Tensiune nominală de alimentare [Us]: 100...240 V c.a.
Limite de tensiune de alimentare: 85...264 V
Frecvența de alimentare: 50/60 Hz
Consum maxim de curent: 30 mA la 240 V (fără extensie), 80 mA la 100 V (fără extensie)
Consum de energie: 7 VA fără extindere
Tensiune de izolare: 1780 V
Intrări
Număr de intrări discrete: 8
Tensiune de intrare discretă: 100...240 V c.a.
Curent intrare discretă: 0,6 mA
Frecvență intrare discretă: 57...63 Hz, 47...53 Hz
Tensiune garantată stare 1: >= 79 V
Tensiune garantată stare 0: <= 40 V
Curent garantat în starea 1: >= 0,17 mA
Curent garantat în starea 0: <= 0,5 mA
Număr de intrări analogice: 0
Impedanță de intrare: 350 kOhm
Ieșiri
Număr de ieșiri: 4 relee
Tip contact: NO (normal deschis)
Limite tensiune de ieșire: 5...30 V CC, 24...250 V AC
Curent termic de ieșire: 8 A la fiecare ieșire
Capacitate de comutare: >= 10 mA la 12 V
Frecvență de funcționare: 0,1 Hz sub sarcină, 10 Hz fără sarcină
Durată de viață mecanică: 10.000.000 de cicluri Timp de răspuns Intrări discrete (cu programare ladder): 50 ms (0→1), 50 ms (1→0) Intrări discrete (cu programare FBD): 50...255 ms (0→1), 50...255 ms (1→0)
Ieșiri releu: 10 ms (0→1), 5 ms (1→0)
Conexiuni
Tip: Terminale cu șurub, pentru diverse dimensiuni de cablu (0,2-2,5 mm²)
Cuplu de strângere: 0,5 N·m
Condiții de mediu
Protecție IP: IP20 (bloc terminal), IP40 (panou frontal)
Temperatură de funcționare: -20...55 °C, -20...40 °C în carcasă neventilată
Temperatură de depozitare: -40...70 °C
Altitudine de funcționare: max. 2000 m
Umiditate relativă: 95% (fără condens) Standarde și certificări Conformitate: Directiva EMC (IEC 61000-6-2, 61000-6-3, 61000-6-4, 61131-2), Directiva privind tensiunea joasă (IEC 61131-2) Certificate: GOST, C-Tick, UL, CSA, GL
