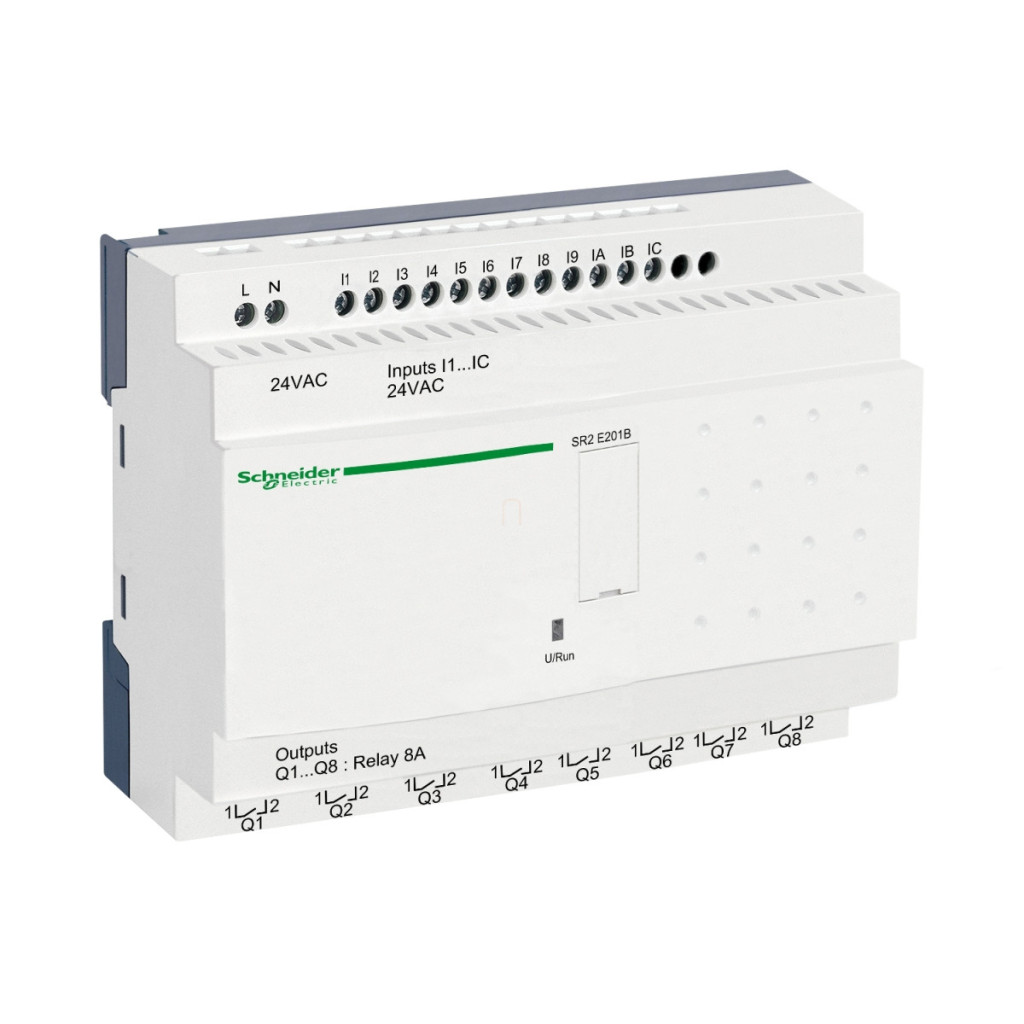

Schneider Electric Zelio Logic SR2E201B este un releu inteligent programabil compact, care oferă o soluție ideală pentru sarcini de automatizare mai mici. Această versiune fără afișaj are 20 de porturi I/O (12 intrări discrete, 8 ieșiri releu) și funcționează cu o tensiune de alimentare de 24 VAC. Funcția de ceas intern încorporată permite sarcini de control bazate pe timp, făcându-l alegerea perfectă pentru comutarea temporizată, controlul mai simplu al proceselor industriale și aplicații de automatizare a clădirilor. Dispozitivul poate fi programat în două moduri: programare ladder cu până la 240 de linii de control sau programare bloc funcțional (FBD) cu până la 500 de linii. Timpul de ciclu variază între 6 și 90 ms, iar în timpul executării programului, dispozitivul verifică starea memoriei programului de fiecare dată când este pornit. Ceasul intern este extrem de precis, cu o abatere de numai 12 minute/an între 0 și 55 °C sau 6 secunde/lună la 25 °C. Dispozitivul oferă 10 ani de timp de rezervă la 25 °C pentru păstrarea datelor. Designul compact al SR2E201B, care poate fi montat pe o șină DIN de 35 mm sau cu șuruburi de fixare, permite instalarea cu economie de spațiu în dulapuri de comutație sau alte medii industriale. Dispozitivul are protecție IP20 la blocurile de conectare și protecție IP40 pe panoul frontal. Se conectează folosind terminale cu șuruburi care acceptă diferite dimensiuni și tipuri de cabluri, cu un cuplu de strângere de 0,5 N.m. Dispozitivul are 12 intrări discrete care funcționează la 24 VAC cu un curent de intrare de 4,4 mA. Frecvența de intrare poate fi de 47-53 Hz sau 57-63 Hz. Tensiunea garantată pentru starea 1 este >= 14 V, în timp ce tensiunea garantată pentru starea 0 este <= 5 V. Capacitatea de încărcare a celor 8 ieșiri releu este de 8 A pe fiecare ieșire, cu o capacitate de comutare de 230 V / 1,5 A (AC-12), 230 V / 0,9 A (AC-15), 24 V / 1,5 A (DC-12) sau 24 V / 0,6 A (DC-13) în funcție de natura sarcinii conectate, în conformitate cu standardul IEC 60947-5-1. Ieșirile au o durată de viață mecanică impresionantă de 10 milioane de cicluri de comutare, asigurând fiabilitate pe termen lung. Schneider Electric Zelio Logic SR2E201B este conform cu numeroase standarde internaționale și are certificări UL, CSA, C-Tick, GL și GOST. Dispozitivul poate fi extins cu module I/O pentru a crește capacitățile de control. Asigură o funcționare extrem de stabilă într-o gamă largă de condiții de mediu: interval de temperatură de funcționare de -20...55 °C (într-o incintă neventilată -20...40 °C), umiditate relativă de până la 95% (fără condens) și altitudine de până la 2000 de metri deasupra nivelului mării. Toate acestea fac din Zelio Logic SR2E201B o alegere extrem de flexibilă și fiabilă pentru sarcini de automatizare mai simple.
Schneider Electric Zelio Logic - SR2E201B - releu programabil, compact, fără afișaj, 12 DI, 8 DO relee, cu ceas intern, 24 VAC date tehnice
Caracteristici principale
Familia de produse: Zelio Logic
Tipul produsului: Releu programabil compact
Caracteristici suplimentare
Afișaj local: Niciunul
Număr de scheme de control: 0...240 programare ladder, 0...500 programare diagramă bloc funcțional (FBD)
Timp de ciclu: 6...90 ms
Timp de păstrare a datelor: 10 ani la 25 °C
Deviație ceas: 12 minute/an între 0...55 °C, 6 secunde/lună la 25 °C
Verificări: Verificarea memoriei programului la fiecare pornire
Alimentare electrică
Tensiune nominală de alimentare: 24 V c.a.
Limite de tensiune de alimentare: 20,4...28,8 V
Frecvența de alimentare: 50/60 Hz
Consum maxim de curent: 233 mA (fără extensie)
Consum de energie: 6 VA fără extensie
Tensiune de izolare: 1780 V Intrări Număr de intrări discrete: 12 Tensiune intrare discretă: 24 V c.a. Curent intrare discretă: 4,4 mA Frecvență intrare discretă: 47...53 Hz, 57...63 Hz
Stare de tensiune 1 garantată: >= 14 V
Stare de tensiune 0 garantată: <= 5 V
Stare de curent 1 garantată: >= 2 mA
Stare de curent 0 garantată: <= 0,5 mA Număr de intrări analogice: 0 Impedanță de intrare: 4,6 kOhm Ieșiri Număr de ieșiri: 8 relee Limite de tensiune de ieșire: 5...30 V CC, 24...250 V CA
Tip contact: NO (normal deschis)
Curent termic de ieșire: 8 A pe fiecare ieșire
Durată de viață electrică: CA-12: 500.000 de cicluri la 230 V, sarcină de 1,5 A; AC-15: 500.000 de cicluri la 230 V, sarcină de 0,9 A; DC-12: 500.000 de cicluri la 24 V, sarcină de 1,5 A; DC-13: 500.000 de cicluri la 24 V, sarcină de 0,6 A
Capacitate de comutare: >= 10 mA la tensiune de 12 V
Frecvență de funcționare: 0,1 Hz cu sarcină, 10 Hz fără sarcină
Durată de viață mecanică: 10.000.000 de cicluri Timpii de răspuns Timp de răspuns la intrare discretă: 50 ms cu programare diagramă ladder (schimbare de stare 0→1 și 1→0), 50...255 ms cu programare bloc funcțional
Timp de răspuns la ieșirea releului: 10 ms (schimbare de stare 0→1), 5 ms (schimbare de stare 1→0)
Conexiune
Tehnologie de conectare: Terminale cu șurub pentru diverse dimensiuni de cablu (0,2...2,5 mm²)
Cuplu de strângere: 0,5 N.m
Caracteristici de mediu
Nivel de protecție: IP20 (pentru blocuri de conectare), IP40 (pe panoul frontal)
Temperatură de funcționare: -20...40 °C în incintă neventilată, -20...55 °C în general
Temperatură de depozitare: -40...70 °C
Altitudine de funcționare: 2000 m
Umiditate relativă: 95% fără condens
Standarde și certificări
Certificări: UL, CSA, C-Tick, GL, GOST
Conformitate cu directiva EMC: IEC 61000-6-2, IEC 61000-6-3, IEC 61000-6-4, IEC 61131-2 Zona B
Conformitate cu directiva privind tensiunea joasă: IEC 61131-2
