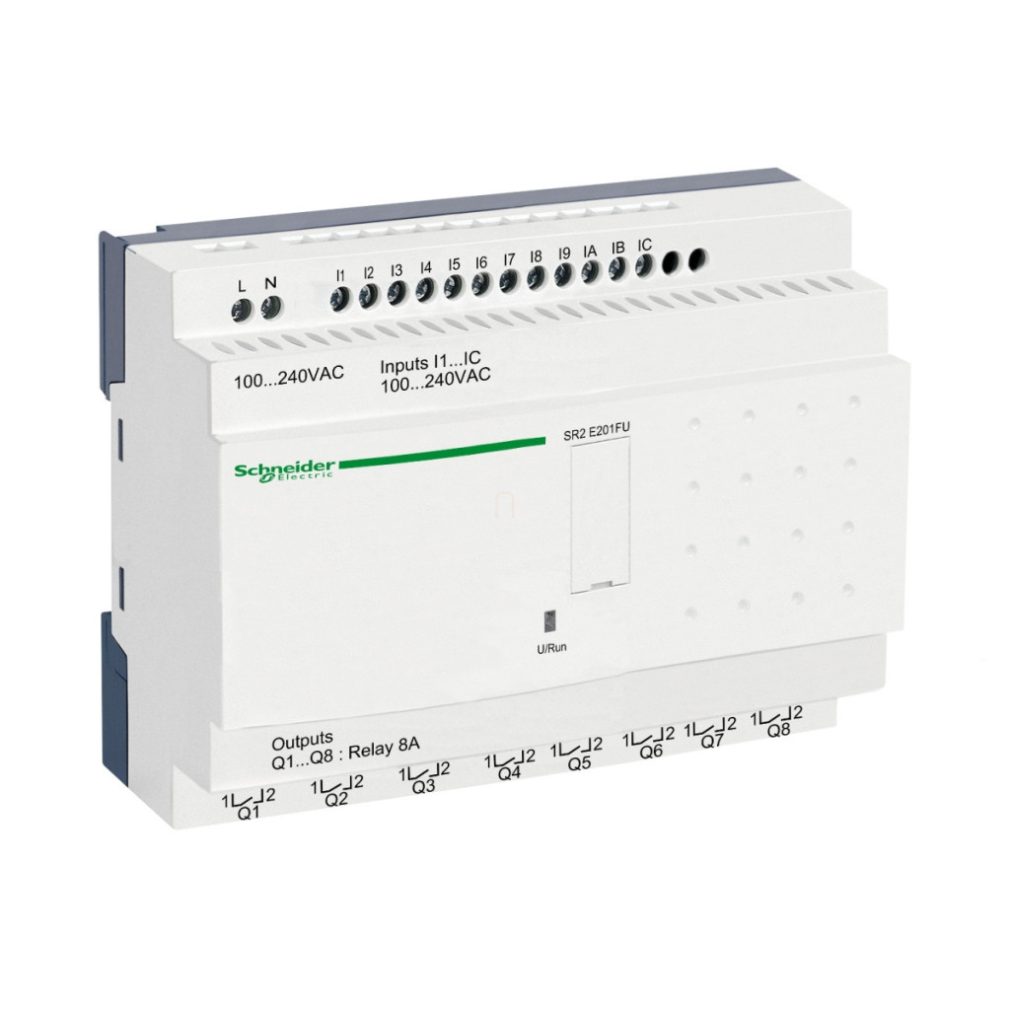

Releul inteligent compact Schneider Electric Zelio Logic SR2E201FU este o unitate de control versatilă și fiabilă, ideală pentru o varietate de sarcini de automatizare. Acest model cu 20 de intrări/ieșiri este proiectat fără afișaj, are un ceas încorporat și o sursă de alimentare de 100-240 V c.a., ceea ce îl face flexibil pentru utilizare în diverse medii industriale și sisteme de automatizare a clădirilor. Acest membru al familiei de produse Zelio Logic are 12 intrări discrete și 8 ieșiri releu, permițându-i să controleze o gamă largă de senzori, comutatoare și actuatoare. Dispozitivul poate fi programat folosind diagrame ladder (maximum 240 linii de control) sau programare FBD (maximum 500 linii de control), permițându-i să se adapteze la diferite cerințe ale utilizatorilor. Durata ciclului variază între 6 și 90 ms, oferind o viteză adecvată pentru majoritatea aplicațiilor. Funcția de ceas încorporată permite efectuarea de operațiuni temporizate, ceea ce poate fi deosebit de util în automatizarea clădirilor și în aplicațiile în care timpul este esențial. SR2E201FU are parametri tehnici remarcabili: tensiune nominală de alimentare de 100-240 V c.a. (interval de tensiune de 85-264 V), frecvență de alimentare de 50/60 Hz, consum de energie de 11 VA fără extensie. Intrările discrete funcționează, de asemenea, la 100-240 V c.a., în timp ce ieșirile releului pot fi încărcate la 5-30 V c.c. sau 24-250 V c.a. cu un curent termic de 8 A. Relee au o durată de viață lungă: 500.000 de cicluri pentru diferite tipuri de sarcină (AC-12, AC-15, DC-12, DC-13), în timp ce durata lor de viață mecanică ajunge la 10 milioane de cicluri de comutare. Nivelul de protecție este IP20 pentru blocul terminal și IP40 pentru panoul frontal, ceea ce oferă o protecție adecvată într-un mediu industrial tipic. Dispozitivul poate fi utilizat la temperaturi ambientale cuprinse între -20 °C și +55 °C și, în condiții speciale (în incinte neventilate), între -20 °C și +40 °C. Schneider Electric SR2E201FU este conform cu numeroase standarde și certificări internaționale (GL, GOST, CSA, UL, C-Tick) și îndeplinește cerințele stricte de compatibilitate electromagnetică (EMC). Produsul este extrem de ușor de instalat, poate fi montat pe o șină DIN de 35 mm sau instalat cu șuruburi datorită clemelor de montare retractabile. Conexiunile se realizează folosind terminale cu șuruburi care acceptă diferite dimensiuni de cabluri (0,2-2,5 mm²). Dispozitivul oferă protecție împotriva inversării polarității terminalelor (în acest caz, instrucțiunile de control nu sunt executate) și are o imunitate la microîntreruperi de 10 ms. Timpul de backup al memoriei este de 10 ani la 25 °C, asigurând păstrarea datelor pe termen lung. Toate aceste caracteristici se combină pentru a face releul inteligent compact Schneider Electric Zelio Logic SR2E201FU o alegere extrem de fiabilă și versatilă pentru sistemele de automatizare industrială și aplicațiile de control al clădirilor.
Schneider Electric Zelio Logic - SR2E201FU - releu programabil, compact, fără afișaj, 12 DI, 8 DO relee, cu ceas intern, 230 VAC date tehnice
Caracteristici principale
Familia de produse: Zelio Logic
Tipul produsului sau al componentei: Rele inteligent compact
Caracteristici suplimentare
Afișaj local: Niciunul
Număr de rânduri ale schemei de control: 0-240 cu programare diagramă ladder, 0-500 cu programare FBD
Timp de ciclu: 6-90 ms
Timp de rezervă: 10 ani la 25 °C
Deviație ceas: 12 minute/an la 0-55 °C, 6 secunde/lună la 25 °C
Verificări: Memoria programului la fiecare pornire
Tensiune nominală de alimentare [Us]: 100-240 V c.a.
Limite de tensiune de alimentare: 85-264 V
Frecvență de alimentare: 50/60 Hz
Consum maxim de curent: 100 mA la 100 V (fără extensie), 50 mA la 240 V (fără extensie)
Consum de energie în VA: 11 VA fără extensie
Tensiune de izolare: 1780 V
Tip de protecție: Împotriva polarității inverse a blocurilor terminale (comenzile de control nu sunt executate)
Intrări
Număr de intrări discrete: 12
Tensiune de intrare discretă: 100-240 V c.a.
Curent de intrare discretă: 0,6 mA
Frecvență de intrare discretă: 57-63 Hz, 47-53 Hz
Stare de tensiune 1 garantată: >= 79 V pentru intrare discretă
Stare de tensiune 0 garantată: <= 40 V pentru intrare discretă
Stare de curent 1 garantată: >= 0,17 mA (intrare discretă)
Stare curent garantată 0: <= 0,5 mA (intrare discretă)
Număr de intrări analogice: 0
Impedanță de intrare: 350 kOhm pentru intrare discretă
Ieșiri
Număr de ieșiri: 8 relee
Limite de tensiune de ieșire: 5-30 V CC (ieșire releu), 24-250 V c.a.
Tipul și compoziția contactului: NO pentru ieșire releu
Curent termic de ieșire: 8 A pentru toate cele 8 ieșiri în cazul ieșirii releu
Durată de viață electrică: AC-12: 500.000 de cicluri la 230 V, ieșire releu 1,5 A conform IEC 60947-5-1; AC-15: 500.000 de cicluri la 230 V, ieșire releu 0,9 A conform IEC 60947-5-1; DC-12: 500.000 de cicluri la 24 V, ieșire releu 1,5 A conform IEC 60947-5-1; DC-13: 500.000 de cicluri la 24 V, 0,6 A ieșire releu conform IEC 60947-5-1
Capacitate de comutare în mA: >= 10 mA la 12 V (ieșire releu)
Frecvență de funcționare în Hz: 0,1 Hz (la Ie) pentru ieșirea releului, 10 Hz (fără sarcină) pentru ieșirea releului
Durată de viață mecanică: 10.000.000 de cicluri pentru ieșirea releului
Sincronizare
Ceas: Da
Timp de răspuns: 50 ms cu programare ladder (de la 0 la 1) pentru intrări discrete, 50 ms cu programare ladder (de la 1 la 0) pentru intrări discrete, 50-255 ms cu programare FBD (de la 0 la 1) pentru intrări discrete, 50-255 ms cu programare FBD (de la starea 1 la 0) pentru intrări discrete, 10 ms (de la starea 0 la 1) pentru ieșiri releu, 5 ms (de la starea 1 la 0) pentru ieșiri releu
Caracteristici de mediu
Grad de protecție IP: IP20 (bloc terminal) conform IEC 60529, IP40 (panou frontal) conform IEC 60529
Temperatura ambiantă de funcționare: -20-40 °C în incinte neventilate conform IEC 60068-2-1 și IEC 60068-2-2, -20-55 °C conform IEC 60068-2-1 și IEC 60068-2-2
Temperatură ambiantă de depozitare:-40 până la 70 °C Altitudine de funcționare: 2000 m Altitudine maximă de transport: 3048 m Umiditate relativă: 95% fără condens sau picături de apă
