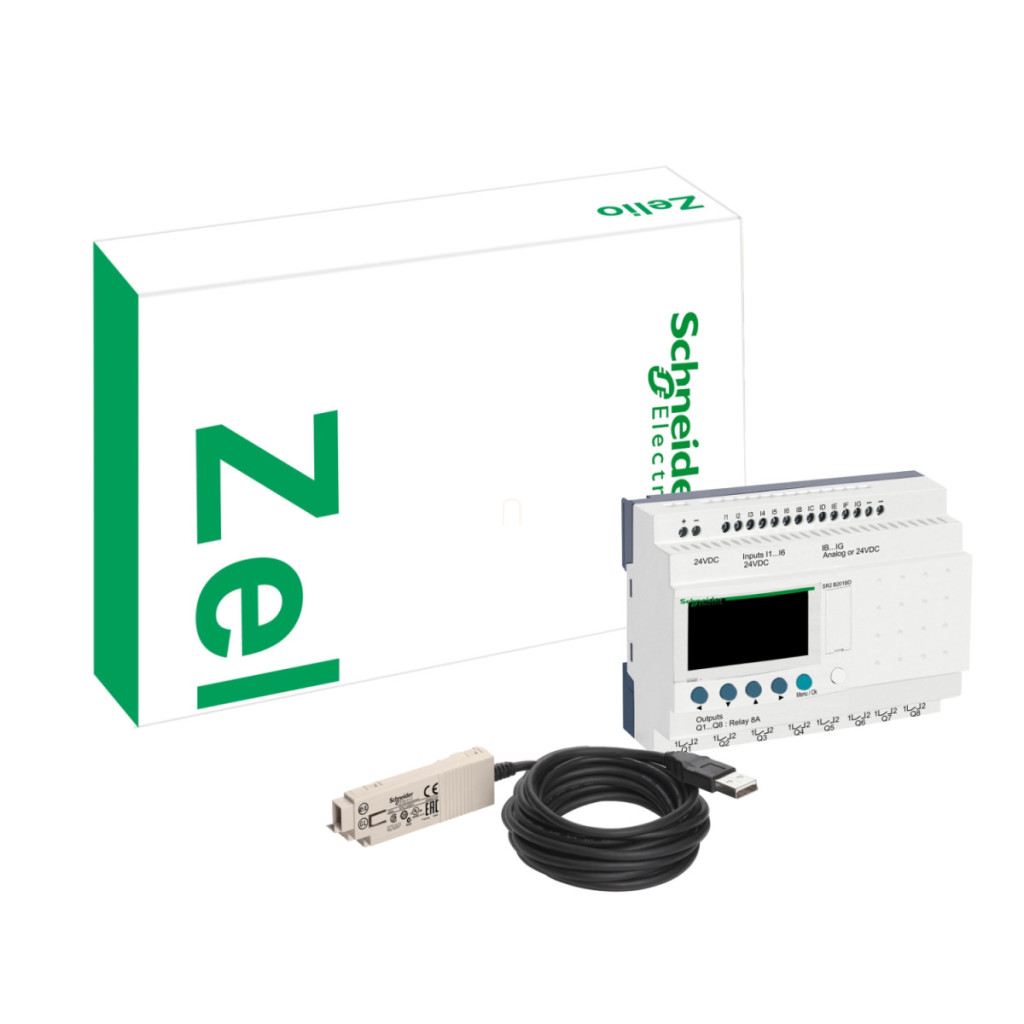

Pachetul compact Schneider Electric Zelio Logic SR2PACKFU este un set de relee inteligente de înaltă calitate, care oferă o soluție ideală pentru automatizarea și controlul industrial. Acest set practic include releul inteligent SR2B121FU și cablul de conectare la PC SR2USB01, fiind gata de utilizare și programare imediat. Seria Zelio Logic SR2 are 12 porturi I/O, inclusiv 8 intrări discrete și 4 ieșiri releu. Dispozitivul funcționează cu o tensiune de 100-240 V c.a., ceea ce permite o instalare extrem de flexibilă. Afișajul local încorporat facilitează programarea și diagnosticarea, permițându-vă să monitorizați cu ușurință starea sistemului. Programarea se poate face în modul ladder, unde pot fi definite până la 120 de linii de program, sau în modul FBD (Function Block Diagram), unde pot fi create până la 200 de linii. Caracteristicile tehnice remarcabile ale Zelio Logic SR2PACKFU includ un timp de ciclu de 6-90 ms, un timp de păstrare a datelor de 10 ani la 25 °C și un ceas încorporat pentru sincronizare precisă. Sistemul verifică memoria programului de fiecare dată când este pornit, asigurând o securitate maximă. Tensiunea de alimentare variază între 85-264 V, iar dispozitivul funcționează la o frecvență de 50/60 Hz. Consumul maxim de curent este de 30 mA la 240 V sau 80 mA la 100 V (fără extensie), iar consumul de energie este de 7 VA fără extensie. Ieșirile releului sunt extrem de durabile, cu 10 milioane de cicluri de comutare mecanică, iar durabilitatea lor electrică este, de asemenea, remarcabilă: 500.000 de cicluri la 230 V, 1,5 A pentru AC-12; 500.000 de cicluri la 230 V, 0,9 A pentru AC-15; 500.000 de cicluri la 24 V, 1,5 A pentru DC-12; și 500.000 de cicluri la 24 V, 0,6 A pentru DC-13. Limitele tensiunii de ieșire pot fi între 5-30 V CC sau 24-250 V CA. Capacitatea de comutare este de minimum 10 mA la 12 V, iar ieșirile releului NO (normal deschis) pot suporta un curent termic de 8 A pentru toate cele 4 ieșiri. Dispozitivul are un grad de protecție IP20 pentru blocul terminal și IP40 pentru panoul frontal, conform IEC 60529. Intervalul de temperatură de funcționare este între -20 °C și +55 °C și între -20 °C și +40 °C într-o incintă neventilată. Temperatura de depozitare poate fi între -40 °C și +70 °C. Altitudinea maximă de funcționare este de 2000 de metri, iar altitudinea de transport este de 3048 de metri. Umiditatea relativă poate fi de până la 95%, dar fără condens sau picurare de apă.
Date tehnice Schneider Electric Zelio Logic SR2PACKFU
Caracteristici principale
Familia de produse: Zelio Logic
Tipul produsului: Pachet compact de descoperire
Număr de intrări discrete: 8
Număr de ieșiri: 4 relee
Conținutul pachetului
Releu inteligent SR2B121FU
Cablu SR2USB01 pentru conectarea la un PC
I/O și afișaj
Număr de intrări/ieșiri: 12
Afișaj local: Da Număr de rânduri ale schemei de control: 120 cu programare ladder, 0...200 programare FBD
Performanță
Timp de ciclu: 6...90 ms
Timp de rezervă: 10 ani la 25 °C
Deviație ceas: 12 minute/an la 0...55 °C, 6 sec/lună la 25 °C
Verificări: Memoria programului la fiecare pornire
Alimentare
Tensiune nominală de alimentare: 100...240 V
Limite de tensiune de alimentare: 85...264 V
Frecvența de alimentare: 50/60 Hz
Consum maxim de curent: 30 mA la 240 V (fără extensie), 80 mA la 100 V (fără extensie)
Consum de energie: 7 VA fără extindere
Tensiune de izolare: 1780 V
Intrare
Tensiune de intrare discretă: 100...240 V c.a.
Curent de intrare discret: 0,6 mA
Frecvență de intrare discretă: 47..,53 Hz, 57...63 Hz
Tensiune garantată în stare 1: >= 79 V la intrare discretă
Tensiune garantată în stare 0: <= 40 V la intrare discretă
Curent garantat în stare 1: >= 0,17 mA (intrare discretă) Curent garantat în stare 0: <= 0,5 mA (intrare discretă) Impedanță de intrare: 350 kOhm pentru intrare discretă Ieșire Limite de tensiune de ieșire: 5...30 V CC (ieșire releu), 24...250 V CA
Tip și compoziție contact: NO pentru ieșire releu
Curent termic de ieșire: 8 A pentru toate cele 4 ieșiri pentru ieșire releu
Durabilitate electrică: CA-12: 500.000 de cicluri la 230 V, 1,5 A pentru ieșire releu, AC-15: 500.000 de cicluri la 230 V, 0,9 A pentru ieșire releu, DC-12: 500.000 de cicluri la 24 V, 1,5 A pentru ieșire releu, DC-13: 500.000 de cicluri la 24 V, 0,6 A pentru ieșire releu
Capacitate de comutare: >= 10 mA la 12 V (ieșire releu)
Frecvență de funcționare: 0,1 Hz (sub sarcină) pentru ieșire releu, 10 Hz (fără sarcină) pentru ieșire releu
Durabilitate mecanică: 10.000.000 de cicluri pentru ieșirea releului
Timp de răspuns
50 ms cu programare ladder (de la starea 0 la starea 1) pentru intrare discretă
50 ms cu programare ladder (de la starea 1 la starea 0) pentru intrare discretă
50...255 ms cu programare FBD (de la starea 0 la 1) Pentru intrări discrete
50...255 ms cu programare FBD (de la starea 1 la 0) Pentru intrări discrete
10 ms (de la 0 la 1) pentru ieșiri releu
5 ms (de la 1 la 0) pentru ieșiri releu
Condiții de mediu
Grad de protecție IP: IP20 (bloc terminal), IP40 (panou frontal)
Temperatura ambiantă în timpul funcționării: -20...40 °C în incintă neventilată, -20...55 °C
Temperatura de depozitare: -40...70 °C
Altitudine de funcționare: 2000 m
Altitudine maximă de transport: 3048 m
Umiditate relativă: 95% fără condens sau picături de apă
Certificate
GOST, CSA, UL, C-Tick, GL
