Releul programabil modular Schneider Electric Zelio Logic SR3B101BD oferă o soluție de automatizare extrem de versatilă pentru sarcini de control mai mici. Acest dispozitiv alimentat cu 24 V c.c. este ideal pentru aplicații în care este necesar un controler compact, dar puternic, și nu se justifică utilizarea unui PLC complet. Modelul SR3B101BD are 10 puncte I/O, dintre care 6 intrări discrete (I1-IA) sunt conforme cu standardul IEC 61131-2 Tip 1 și 4 ieșiri releu. Patru dintre intrări pot fi configurate și ca intrări analogice (IB-IE), ceea ce este deosebit de util pentru recepționarea senzorilor de temperatură sau a altor transmițătoare analogice. Dispozitivul acceptă diversi senzori de temperatură, cum ar fi NTC 10k, NTC 1000k (la 25 °C), seria KTY81 sau termometre cu rezistență de tip Pt 500. Intervalul de intrare analogică poate fi de 0...10 V sau 0...24 V, cu rezoluție de 8 biți, oferind o precizie de ±5% la 25 °C. Zelio Logic SR3B101BD poate fi programat în mai multe moduri: utilizând o diagramă ladder tradițională (maximum 240 de linii) sau o diagramă bloc funcțional (FBD, maximum 500 de linii). Pentru programare, puteți utiliza software-ul Zelio Soft, care oferă o interfață intuitivă pentru proiectarea logicii de control. Afișajul LCD de pe panoul frontal al dispozitivului este de mare ajutor pentru verificarea programului la fața locului, monitorizarea valorilor și depanarea, astfel încât nu este întotdeauna necesar să conectați un computer la acesta. Ieșirile releului oferă o capacitate de încărcare de 8 amperi și sunt potrivite pentru comutarea sarcinilor atât CA (24...250 V) și DC (5...30 V). Durata de viață electrică a ieșirilor este de 500.000 de cicluri de comutare în modurile AC-12/AC-15 (la 230 V) și la fel în modurile DC-12/DC-13 (la 24 V). Durata de viață mecanică este mult mai mare, de 10 milioane de cicluri de comutare. Este de remarcat faptul că intrările sunt compatibile cu comutatoarele de proximitate PNP cu 3 fire, ceea ce mărește și mai mult gama de aplicații. Zelio Logic SR3B101BD are, de asemenea, un ceas în timp real încorporat, care permite efectuarea de sarcini de control bazate pe timp. Trebuie să luăm în considerare și inexactitatea ceasului: la 25 °C, aceasta este de numai 6 secunde/lună, în timp ce pe întreaga gamă de funcționare de 0...55 °C, este de 12 minute/an. Datele ceasului și securitatea programului sunt asigurate de o durată de backup de 10 ani la 25 °C, astfel încât setările să nu se piardă în cazul unei întreruperi de curent. Modelul Schneider Electric SR3B101BD asigură o funcționare pe termen lung chiar și în medii industriale adverse. Blocurile terminale cu clasă de protecție IP20 și panoul frontal cu clasă de protecție IP40 oferă o protecție adecvată împotriva prafului, iar dispozitivul poate funcționa la temperaturi ambientale cuprinse între -20 și 55 °C. SR3B101BD poate fi extins cu module I/O suplimentare dacă în viitor sunt necesare mai multe intrări sau ieșiri. Dispozitivul este conform cu directivele EMC (compatibilitate electromagnetică) și echipamente de joasă tensiune și este certificat, printre altele, de UL, CSA, GOST și C-Tick.

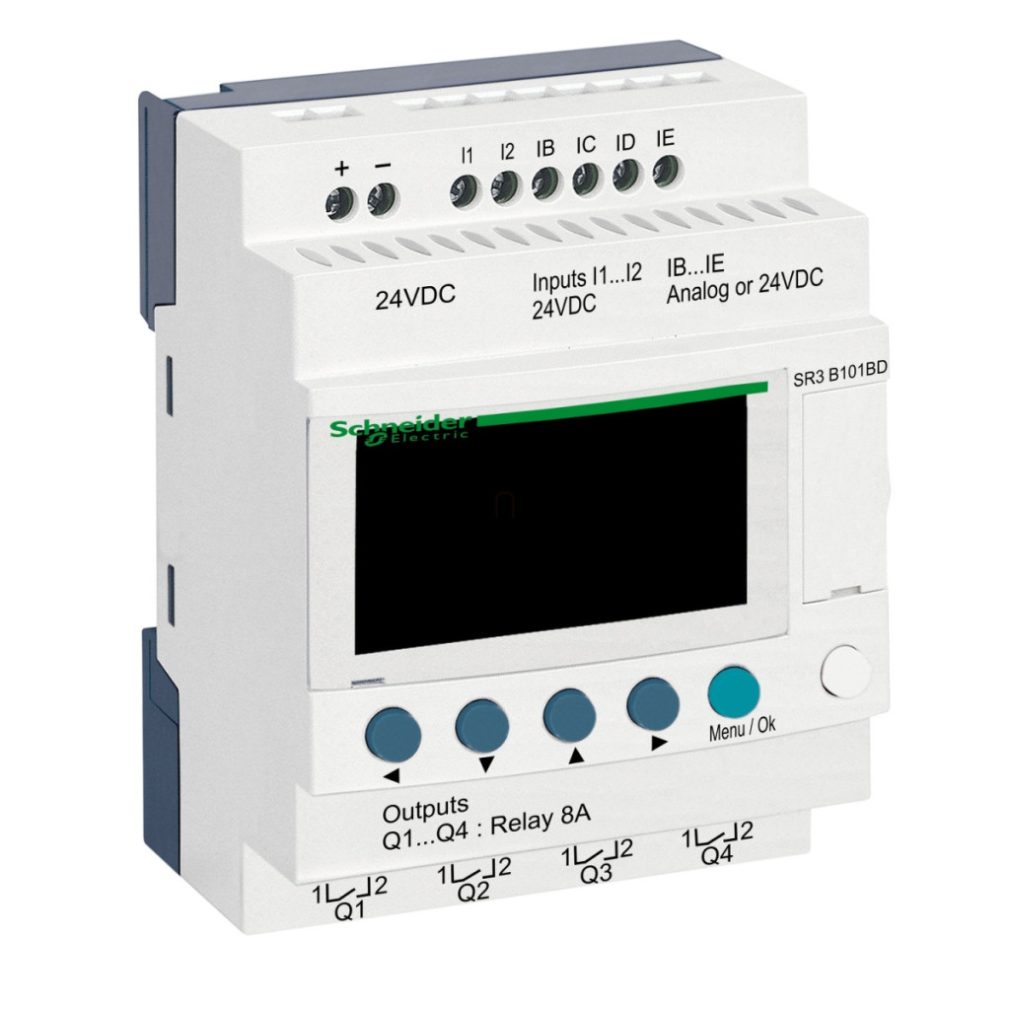

Schneider Electric Zelio Logic - SR3B101BD - releu programabil, extensibil, afișaj LCD, 2 DI + 2 DI/AI, 4 relee DO, ceas intern, 24 VCC date tehnice
Caracteristici generale
Familia de produse: Zelio Logic
Tipul produsului: Releu programabil modular
Afișaj: Cu afișaj LCD
Caracteristici de programare
Număr de linii ale schemei de control: 0...500 programare FBD
0...240 programare diagramă ladder
Timp de ciclu: 6...90 ms
Timp de rezervă: 10 ani la 25 °C
Inexactitate ceas: 12 minute/an la 0...55 °C
6 secunde/lună la 25 °C
Verificări: Memoria programului la fiecare pornire
Caracteristici sursă de alimentare
Tensiune nominală de alimentare: 24 V
Limite tensiune de alimentare: 19,2...30 V
Consum maxim curent: 100 mA (cu module de expansiune)
100 mA (fără module de expansiune)
Consum de energie: 3 W fără module de expansiune
8 W cu module de expansiune
Protecție la polaritate inversă: Da
Caracteristici intrare
Număr intrări discrete: 6 conform standardului IEC 61131-2 Tip 1
Tip intrare discretă: Rezistență
Tensiune intrare discretă: 24 V CC
Curent intrare discretă: 4 mA
Frecvență de numărare: 1 kHz pentru intrări discrete
Număr de intrări analogice: 4
Tip intrare analogică: Mod comun
Interval intrare analogică: 0...10 V, 0...24 V
Rezoluție intrare analogică: 8 biți
Caracteristici ieșire
Număr ieșiri: 4 relee
Limite tensiune ieșire: 24...250 V AC (ieșire releu), 5,..30 V CC (ieșire releu)
Tip contact: NO (ieșire releu)
Capacitate sarcină ieșire: 8 A pe fiecare ieșire
Durată de viață electrică: 500.000 de cicluri la 230 V, 1,5 A (AC-12)
500.000 de cicluri la 230 V, 0,9 A (AC-15)
500.000 de cicluri la 24 V, 1,5 A (DC-12)
500.000 de cicluri la 24 V, 0,6 A (DC-13)
Caracteristici de sincronizare
Ceas: Încorporat
Timp de răspuns: 10 ms (0 la 1) pentru ieșirile releului
5 ms (1 la 0) pentru ieșirile releului
Caracteristici fizice
Conexiune: Terminale cu șurub
Cuplu de strângere: 0,5 N·m
Categorie de supratensiune: III conform IEC 60664-1
Greutate netă: 0,25 kg
Caracteristici de mediu
Nivel de protecție: IP20 (blocuri terminale) conform IEC 60529
IP40 (panou frontal) conform IEC 60529
Temperatura aerului ambiant în timpul funcționării: -20...40 °C în incinte neventilate
-20...55 °C conform IEC 60068-2-1 și IEC 60068-2-2
Temperatura de depozitare: -40...70 °C Altitudine de funcționare: 2000 m Umiditate relativă:95% fără condens sau picurare de apă
Conformitate și certificări
Standarde: IEC 60068-2-6 Fc, IEC 61000-4-11, IEC 60068-2-27 Ea, IEC 61000-4-4 nivel 3
Certificări de produs: GOST, UL, C-Tick, CSA, GL
