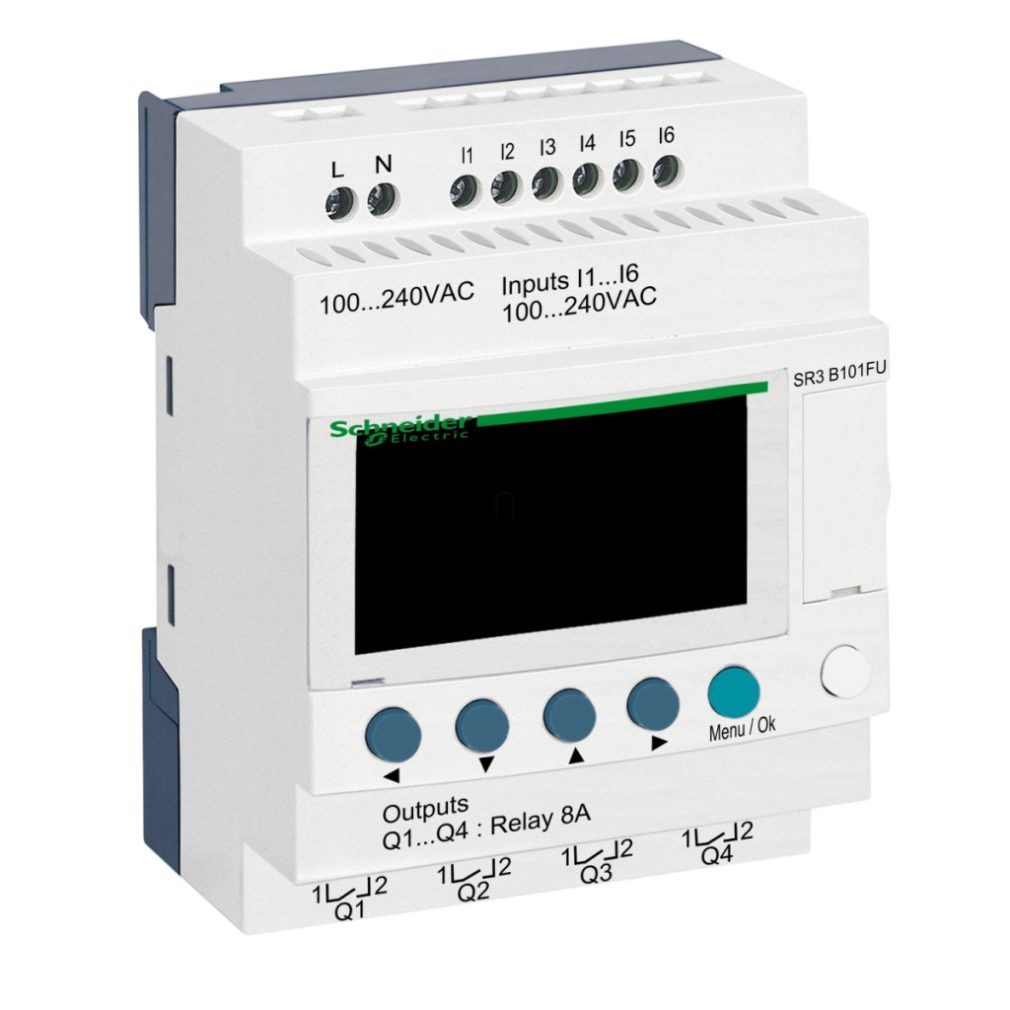

Schneider Electric Zelio Logic - SR3B101FU - releu programabil, extensibil, afișaj LCD, 6 DI, 4 DO relee, ceas intern, 230 VAC

Lățime: 90 mm

Lungime: 100 mm

Înălțime: 70 mm

Comandă specială

Schneider Electric Zelio Logic - SR3B101FU - releu programabil, extensibil, afișaj LCD, 6 DI, 4 DO relee, ceas intern, 230 VAC

Name: Schneider Electric Zelio Logic - SR3B101FU - releu programabil, extensibil, afișaj LCD, 6 DI, 4 DO relee, ceas intern, 230 VAC
Brand: Schneider Electric Zrt.
SKU: 3389110549911
Price: 996.57 RON
Availability: InStock

996,57 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Zelio Logic

Schneider Electric Zelio Logic SR3B101FU este un releu programabil versatil, modular și inteligent, care oferă o soluție ideală pentru sarcini de automatizare mai mici. Acest model cu 10 intrări/ieșiri, alimentare de 100-240 V c.a., afișaj LCD încorporat și ceas în timp real asigură un control precis și o sincronizare exactă. Releul SR3B101FU are 6 intrări discrete și 4 ieșiri de releu, permițând conectarea ușoară a diverselor senzori și actuatori. Intrările funcționează la 100-240 V c.a. cu un curent de intrare de 0,6 mA, în timp ce ieșirile de releu pot comuta o sarcină de 8 A. Dispozitivul acceptă 500 de linii de program pentru programarea FBD (Function Block Diagram) și 240 de linii pentru programarea ladder, ceea ce îl face flexibil pentru utilizarea în diverse strategii de control. Timpul de ciclu poate varia între 6 și 90 ms, asigurând timpi de răspuns rapizi pentru aplicații critice. Zelio Logic SR3B101FU are o serie de caracteristici remarcabile care îi sporesc fiabilitatea și ușurința în utilizare. Ceasul încorporat are o retenție a datelor de 10 ani la 25 °C, iar inexactitatea ceasului este de numai 12 minute/an între 0-55 °C și 6 secunde/lună la 25 °C. Dispozitivul verifică memoria programului de fiecare dată când este pornit și oferă, de asemenea, protecție împotriva inversării polarității terminalelor. Tensiunea de izolare de 1780 V și protecția IP40 (panou frontal) asigură o funcționare fiabilă chiar și în medii industriale. Releul este conform cu standardele IEC relevante, inclusiv cele pentru compatibilitate electromagnetică și protecție la supratensiune. Schneider Electric SR3B101FU este extrem de ușor de instalat - poate fi fixat pe o șină DIN (35 mm) sau montat cu șuruburi folosind clemele de montare retractabile. Diversele opțiuni de conectare (fire solide, torsadate sau cu manșon cu o secțiune transversală de 0,2-2,5 mm²) sporesc și mai mult flexibilitatea. Releele au o durată de viață electrică lungă - 500.000 de cicluri de comutare la 230 V, 1,5 A pentru sarcini AC-12. Intervalul de temperatură de funcționare este între -20 °C și +55 °C (între -20 °C și +40 °C în carcase neventilate), ceea ce permite o gamă largă de aplicații în diferite condiții de mediu. Cu releul programabil Zelio Logic SR3B101FU, puteți reduce semnificativ timpul și costurile de implementare a sarcinilor simple de automatizare. Dimensiunile sale compacte (84x71,2x59,5 mm), capacitatea de extindere și fiabilitatea ridicată îl fac alegerea ideală pentru automatizarea clădirilor, controlul pompelor, iluminatul și alte aplicații industriale mici. Releul Schneider Electric Zelio Logic cu numărul de piesă SR3B101FU combină toate avantajele tehnologiei moderne de control într-un singur dispozitiv compact.

Schneider Electric Zelio Logic - SR3B101FU - releu programabil, extensibil, afișaj LCD, 6 DI, 4 DO relee, ceas intern, 230 VAC date tehnice

Informații generale

Familia de produse: Zelio Logic

Tipul produsului: Rele inteligent modular

Afișaj: LCD încorporat

Caracteristici de programare

Număr de linii de program: 0...500 linii pentru programarea FBD, 0...240 linii pentru programarea diagramelor ladder

Durata ciclului: 6...90 ms

Păstrarea datelor: 10 ani la 25 °C

Inexactitate ceas: 12 minute/an la 0...55 °C, 6 secunde/lună la 25 °C

Verificări: Verificarea memoriei programului la fiecare pornire

Caracteristici electrice

Tensiune de alimentare: 100...240 V

Limite tensiune de alimentare: 85...264 V

Frecvență: 50/60 Hz

Consum maxim de curent: 30 mA la 240 V (fără extensii), 40 mA la 240 V (cu extensii), 80 mA la 100 V (cu extensii), 80 mA la 100 V (fără extensii)

Consum de energie: 12 VA cu extensii, 7 VA fără extensii

Tensiune de izolare: 1780 V

Tip de protecție: Protecție împotriva polarității inverse (comenzile de control nu sunt executate)

Intrări

Număr de intrări discrete: 6

Tensiune de intrare: 100...240 V c.a.

Curent de intrare: 0,6 mA

Frecvență de intrare: 47...53 Hz, 57...63 Hz

Tensiune garantată în stare 1: >= 79 V

Tensiune garantată în stare 0: <= 40 V

Curent garantat în starea 1: >= 0,17 mA

Curent garantat în starea 0: <= 0,5 mA

Impedanță de intrare: 350 kOhm

Ieșiri

Număr de ieșiri: 4 relee

Limite de tensiune de ieșire: 5...30 V CC, 24...250 V c.a.

Tip contact: NO (normal deschis)

Curent termic de ieșire: 8 A pentru fiecare ieșire

Durată de viață electrică: AC-12: 500.000 de cicluri la 230 V, 1,5 A; AC-15: 500.000 de cicluri la 230 V, 0,9 A; DC-12: 500.000 de cicluri la 24 V, 1,5 A; DC-13: 500.000 de cicluri la 24 V, 0,6 A

Capacitate minimă de comutare: >= 10 mA la 12 V

Frecvență de funcționare: 0,1 Hz cu sarcină, 10 Hz fără sarcină

Durată de viață mecanică: 10.000.000 de cicluri de comutare

Conectare și instalare

Tip conector: Terminale cu șurub

Secțiune transversală a cablului: 1 x 0,2...1 x 2,5 mm² (AWG 25...14) semi-rigid; 1 x 0,2...1 x 2,5 mm² (AWG 25...14) solid; 1 x 0,25...1 x 2,5 mm² (AWG 24...14) flexibil, cu manșon; 2 x 0,2...2 x 1,5 mm² (AWG 24...16) solid; 2 x 0,25...2 x 0,75 mm² (AWG 24...18) flexibil, cu manșoane

Cuplu de strângere: 0,5 N·m

Montare: pe șină DIN de 35 mm sau cu șuruburi

Caracteristici de mediu

Protecție IP: IP20 (bloc conector), IP40 (panou frontal)

Temperatură de funcționare: -20...40 °C în carcase neventilate, -20...55 °C în general

Temperatură de depozitare: -40...70 °C Altitudine de funcționare: 2000 m Umiditate relativă:95% fără condens sau picurare

Certificate și standarde

Certificate de produs: GOST, C-Tick, CSA, UL, GL

Standarde: IEC 61000-4-12, IEC 61000-4-4 Nivel 3, IEC 61000-4-6 Nivel 3, IEC 61000-4-3, IEC 61000-4-2 Nivel 3, IEC 61000-4-5, IEC 61000-4-11, IEC 60068-2-6 Fc, IEC 60068-2-27 Ea

Conformitate cu normele de mediu: Directiva EMC (IEC 61000-6-2, IEC 61000-6-3, IEC 61000-6-4, IEC 61131-2 Zona B), Directiva privind tensiunea joasă (IEC 61131-2)

Date

Lățime

90 mm

Lungime

100 mm

Înălțime

70 mm

EAN prezentat

3389110549911

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

242 g/bucată
