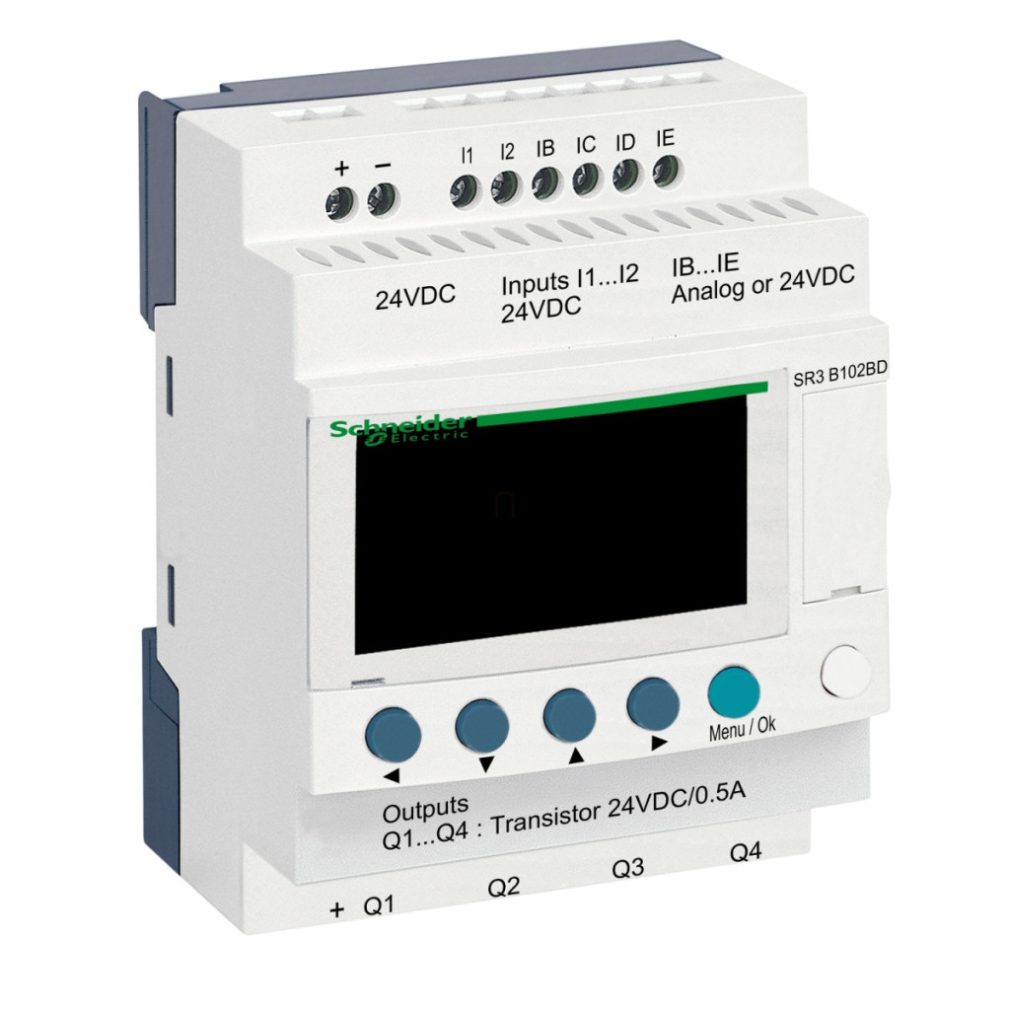

Schneider Electric Zelio Logic SR3B102BD este un releu inteligent versatil și programabil, care oferă o soluție ideală pentru sarcini de automatizare compacte. Acest dispozitiv modular și extensibil este alegerea perfectă pentru sistemele de control mai mici, unde flexibilitatea și fiabilitatea sunt importante. Ca parte a familiei de produse Zelio Logic, modelul SR3B102BD dispune de un ecran LCD care facilitează considerabil programarea și monitorizarea funcționării. Dispozitivul funcționează cu o sursă de alimentare de 24 V c.c., cu o gamă de alimentare de 19,2-30 V. Pe partea de intrare, are 6 intrări discrete care respectă standardul IEC 61131-2 Tip 1. Patru dintre intrări pot fi utilizate și ca intrări analogice, oferind o flexibilitate excepțională. Dispozitivul poate funcționa cu diversi senzori de temperatură și acceptă senzori de tip NTC 10k, NTC 1000k, KTY81 210/220/221/222/250 și Pt 500. Intrările analogice funcționează în intervalul 0-10 V sau 0-24 V cu rezoluție de 8 biți. Pe partea de ieșire, are 4 ieșiri cu tranzistor cu tensiune de 24 V CC și capacitate de încărcare de 0,5-0,625 A. SR3B102BD are protecție încorporată împotriva suprasarcinii, scurtcircuitului și supratensiunii, ceea ce îi sporește fiabilitatea și durata de viață. Dispozitivul are un ceas încorporat în timp real, care permite sarcini de control temporizate. Ceasul este foarte precis, cu o abatere de numai 12 minute/an între 0-55 °C sau 6 secunde/lună la 25 °C. SR3B102BD este foarte flexibil în ceea ce privește programarea: suportă atât programarea cu diagramă ladder (maximum 240 de linii), cât și programarea FBD (Function Block Diagram) (maximum 500 de linii). Memoria programului este verificată de fiecare dată când dispozitivul este pornit, iar memoria de rezervă păstrează datele timp de 10 ani la 25 °C. Timpul de ciclu variază între 6 și 90 ms, asigurând un timp de răspuns rapid pentru sistemele controlate. Dispozitivul are un grad de protecție IP20 pentru blocurile terminale și IP40 pentru panoul frontal, în conformitate cu standardul IEC 60529. Releul programabil Schneider Electric Zelio Logic SR3B102BD are numeroase certificări, inclusiv GL, C-Tick, GOST, UL și CSA. Intervalul său de temperatură de funcționare este de la -20 la +55 °C, iar intervalul de temperatură de depozitare este de la -40 la +70 °C. Dispozitivul are o altitudine maximă de funcționare de 2000 de metri și o altitudine de transport de 3048 de metri. Poate fi utilizat la o umiditate relativă de până la 95% fără condens sau picurare de apă. În ceea ce privește conexiunea, are terminale cu șuruburi care acceptă diferite secțiuni transversale ale firelor (0,2-2,5 mm²).Dispozitivul are dimensiuni compacte și poate fi montat pe o șină DIN, fiind ușor de integrat în sistemele existente. Greutatea netă a dispozitivului este de 0,22 kg. Schneider Electric Zelio Logic SR3B102BD este alegerea ideală pentru aplicații în care dimensiunile reduse, programabilitatea flexibilă, fiabilitatea și conectivitatea versatilă sunt importante.
Schneider Electric Zelio Logic - Date tehnice SR3B102BD
Caracteristici generale
SR3B102BD, parte a familiei de produse Schneider Electric Zelio Logic, este un releu inteligent programabil modular cu afișaj LCD.
Opțiuni de programare
Controlerul acceptă două limbaje de programare: programarea cu diagrame ladder cu 0 până la 240 de linii și programarea FBD cu 0 până la 500 de linii.90 ms, iar timpul de stocare este de 10 ani la 25 °C. Precizia ceasului încorporat este de 12 minute/an între 0...55 °C și 6 secunde/lună la 25 °C. Dispozitivul verifică memoria programului de fiecare dată când este pornit.
Caracteristici electrice
Alimentare electrică
Tensiune nominală de alimentare: 24 V CC
Limite de tensiune de alimentare: 19,2...30 V
Consum maxim de curent: 160 mA (cu module de expansiune), 50 mA (fără module de expansiune)
Consum de energie: 4 W fără module de expansiune, 8 W cu module de expansiune
Protecție la polaritate inversă: Da Intrări Intrări discrete Număr de intrări discrete: 6 (conform IEC 61131-2 Tip 1) Tip de intrare: Rezistivă Tensiune de intrare: 24 V CC Curent de intrare: 4 mA Frecvență de numărare: 1 kHz
Nivel de tensiune în starea 1: >= 15 V
Nivel de tensiune în starea 0: <= 5 V
Impedanță de intrare: 12 kOhm (când se utilizează ca intrări analogice IB...IG), 7,4 kOhm (când se utilizează ca intrări discrete I1...IA și IH...IR ca intrări discrete)
Intrări analogice
Număr de intrări analogice: 4
Tip intrare analogică: Mod comun
Interval intrare analogică: 0...10 V, 0...24 V
Tipuri de senzori de temperatură: NTC 10k la 25 °C, NTC 1000k la 25 °C, KTY81 210/220/221/222/250, Pt 500
Tensiune maximă admisibilă: 30 V
Rezoluție intrare analogică: 8 biți
Valoare LSB: 39 mV
Timp de conversie: Timp ciclu releu inteligent
Eroare de conversie: +/- 5% la 25 °C, +/- 6,2% la 55 °C
Precizie de repetabilitate: +/- 2% la 55 °C Distanța de funcționare: 10 m între stații, cu cablu ecranat (senzorul nu este deconectat) Ieșiri Număr de ieșiri: 4 tranzistoare Tensiune de ieșire: 24 V Limite tensiune de ieșire: 19,2...30 V CC Capacitate de sarcină: 0,5...0,625 A
Tensiune reziduală: 2 V în starea 1
Protecție la suprasarcină: Da
Protecție la scurtcircuit: Da
Protecție la supratensiune: Da Timp de răspuns: <= 1 ms (de la 0 la 1 și de la 1 la 0) Caracteristici mecanice și de mediu Conexiuni: Terminale cu șurub, suport pentru diferite secțiuni transversale ale firelor (0,2...2,5 mm²)
Cuplu de strângere: 0,5 N.m
Categorie de supratensiune: III (IEC 60664-1)
Greutate netă: 0,22 kg
Nivel de protecție: IP20 (bloc terminal), IP40 (panou frontal)
Temperatură de funcționare: -20...55 °C, în incintă neventilată -20...40 °C
Temperatură de depozitare: -40...70 °C Altitudine de funcționare: 2000 m Altitudine maximă de transport: 3048 m Umiditate relativă: 95% fără condens sau picături de apă Certificate și standarde Conform cu numeroase standarde IEC, inclusiv: IEC 60068-2-27 Ea, IEC 60068-2-6 F GOST, UL, CSA
Conform cu numeroase standarde IEC, inclusiv: IEC 60068-2-27 Ea, IEC 60068-2-6 Fc, seria IEC 61000-4
