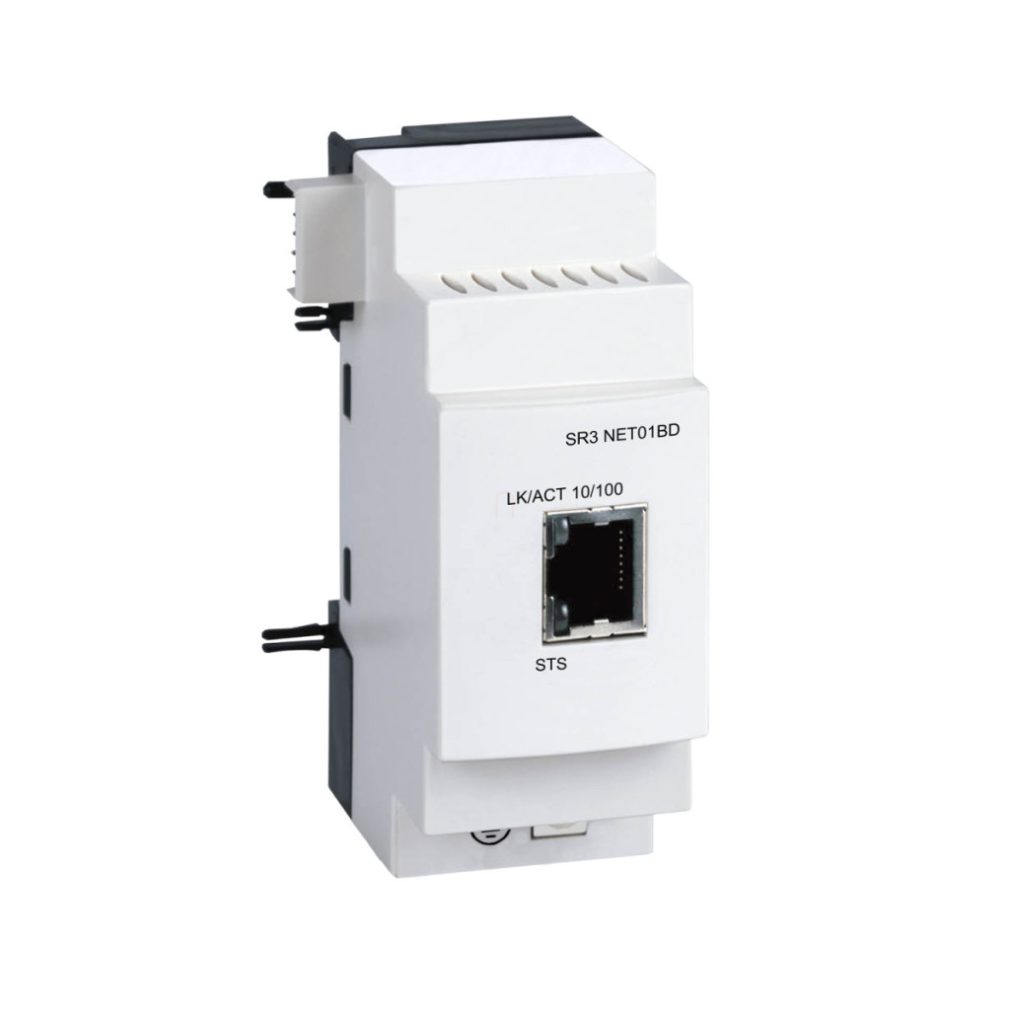

Modulul de comunicație Ethernet Schneider Electric Zelio Logic SR3NET01BD oferă o soluție excelentă pentru conectarea releelor inteligente din seria SR3 de 24 V la o rețea. Această unitate compactă suplimentară permite integrarea modulelor de tip Zelio Logic SR3 B...BD într-o rețea Ethernet, extinzând semnificativ opțiunile de automatizare. Modulul SR3NET01BD oferă o conexiune Ethernet 10/100BASE-T prin intermediul unui conector RJ45 standard, fiind compatibil cu infrastructurile de rețea moderne. Dispozitivul are două LED-uri pentru diagnosticare mai ușoară: unul indică starea comunicației (LK/ACT 10/100), iar celălalt indică starea generală (STS). Programarea se face în limbajul FBD (Function Block Diagram), care oferă o metodă intuitivă și eficientă de creare a programelor de control. Modulul cântărește doar 0,11 kg, astfel încât nu exercită o sarcină semnificativă asupra suprafeței de montare. Opțiunile de conectare sunt extrem de flexibile: dispozitivul are terminale cu șuruburi potrivite pentru diferite tipuri de cabluri. Acesta acceptă 1 x 0,25...1 x 2,5 mm² (AWG 24...AWG 14) fire semi-solide și solide, 2 x 0,25...2 x 1,5 mm² (AWG 23...AWG 16) fire solide și 1 x 0,25...1 x 2,5 mm² (AWG 24...AWG 14) și 2 x 0,25...2 x 0,75 mm² (AWG 24...AWG 18) cu ferule. Cuplul de strângere al blocului terminal este de 0,5 N.m, ceea ce oferă o siguranță suficientă pentru a menține o conexiune electrică stabilă. Modulul SR3NET01BD are caracteristici de protecție remarcabile. Panoul frontal este IP40, în timp ce blocurile terminale oferă protecție IP20 conform IEC 60529. Produsul are numeroase certificări internaționale, inclusiv certificări CSA, C-Tick, GOST și UL. Este conform cu standarde industriale stricte, precum IEC 61000-4-4 (nivel 3), IEC 61000-4-5, IEC 61000-4-2 (nivel 3), IEC 61000-4-3, IEC 60068-2-6 Fc și IEC 60068-2-27 Ea. De asemenea, este conform cu directivele EMC: IEC 61000-6-2, IEC 61000-6-3, IEC 61000-6-4 și IEC 61131-2 zona B, precum și cu directiva privind tensiunea joasă (IEC 61131-2). Este clasificat în clasa B pentru interferențe radiate/conduite conform EN 55022-11 Grupul 1. Gradul de contaminare este 2 conform IEC 61131-2. Modulul are o gamă largă de temperaturi de funcționare: -20...40 °C sau -20...55°C (conform standardelor IEC 60068-2-1 și IEC 60068-2-2), iar intervalul de temperatură de depozitare este de -40...70°C. Altitudinea de funcționare este garantată până la 2000 de metri, iar altitudinea maximă de transport este de 3048 de metri. Cerința de umiditate relativă este de 95% fără condens sau picurare de apă. Toate aceste caracteristici împreună asigură fiabilitatea și durabilitatea modulului de comunicații Ethernet SR3NET01BD chiar și în cele mai exigente medii industriale. Produsul poate fi identificat prin numărul de piesă SR3NET01BD, care este o piesă fiabilă din oferta Schneider Electric.
Schneider Electric Zelio Logic - SR3NET01BD - accesoriu, modul de comunicație, Ethernet Modbus TCP/IP, RJ45, Date tehnice controlere SR3BD 24 VCC
Caracteristici principale
Familia de produse: Zelio Logic
Tipul produsului sau componentei: modul de comunicație Ethernet
Informații suplimentare
Compatibilitatea produsului: toate modulele SR3 B...Module BD cu alimentare 24 V
Protocol port de comunicație: Ethernet
Suport port de comunicație: 10/100BASE-T
Conexiune electrică: 1 conector RJ45
Limbaj de programare: FBD
Conexiuni - blocuri terminale: - Terminale cu șurub, 1 x 0,25...1 x 2,5 mm² (AWG 24...AWG 14) semi-solid - Terminale cu șurub, 1 x 0,25...1 x 2,5 mm² (AWG 24...AWG 14) solid
- Terminale cu șurub, 2 x 0,25...2 x 1,5 mm² (AWG 23...AWG 16) solid
- Terminale cu șurub, 1 x 0,25...1 x 2,5 mm² (AWG 24...AWG 14) cu manșoane flexibile
- Terminale cu șurub, 2 x 0,25...2 x 0,75 mm² (AWG 24...AWG 18) cu manșoane flexibile
Cuplu de strângere: 0,5 N.m
Indicație locală: - 1 LED pentru comunicare (LK/ACT 10/100) - 1 LED pentru stare (STS) Greutate netă: 0,11 kg Mediu Certificări ale produsului: CSA, C-Tick, GOST, UL Standarde: UL
Standarde:
- IEC 61000-4-4 Nivel 3
- IEC 61000-4-5
- IEC 61000-4-2 Nivel 3
- IEC 61000-4-3
- IEC 60068-2-6 Fc - IEC 60068-2-27 Ea Grad de protecție IP: - IP20 (bloc terminal) conform IEC 60529 - IP40 (panou frontal) conform IEC 60529 Caracteristici de mediu: - Directiva EMC conform IEC 61000-6-2 - Directiva EMC conform IEC 61000-6-3 - Directiva EMC conform IEC 61000-6-4- Directiva EMC conform IEC 61131-2 Zona B
- Directiva privind tensiunea joasă conform IEC 61131-2
Interferențe radiate/conduite: Clasa B conform EN 55022-11 Grupa 1
Grad de poluare: 2 conform IEC 61131-2
Temperatura aerului ambiant în timpul funcționării:
- -20...40 °C conform IEC 60068-2-1 și IEC 60068-2-2
- -20...55 °C conform IEC 60068-2-1 și IEC 60068-2-2
Temperatura aerului ambiant de depozitare: -40...70 °C Altitudine de funcționare: 2000 m Altitudine maximă de transport: 3048 m Umiditate relativă: 95% fără condens sau picurare de apă
Dimensiuni
Desenele dimensionale detaliate ale produsului sunt incluse în documentație, inclusiv opțiunile de montare pe șină și cu șuruburi (cu cleme retractabile).
