Specificații tehnice Schneider Electric Zelio Logic SR3PACKFU
Caracteristici cheie
Familia de produse: Zelio Logic
Tipul produsului: Pachet detector modular
Număr de intrări discrete: 6
Număr de ieșiri: 4 relee
Informații suplimentare

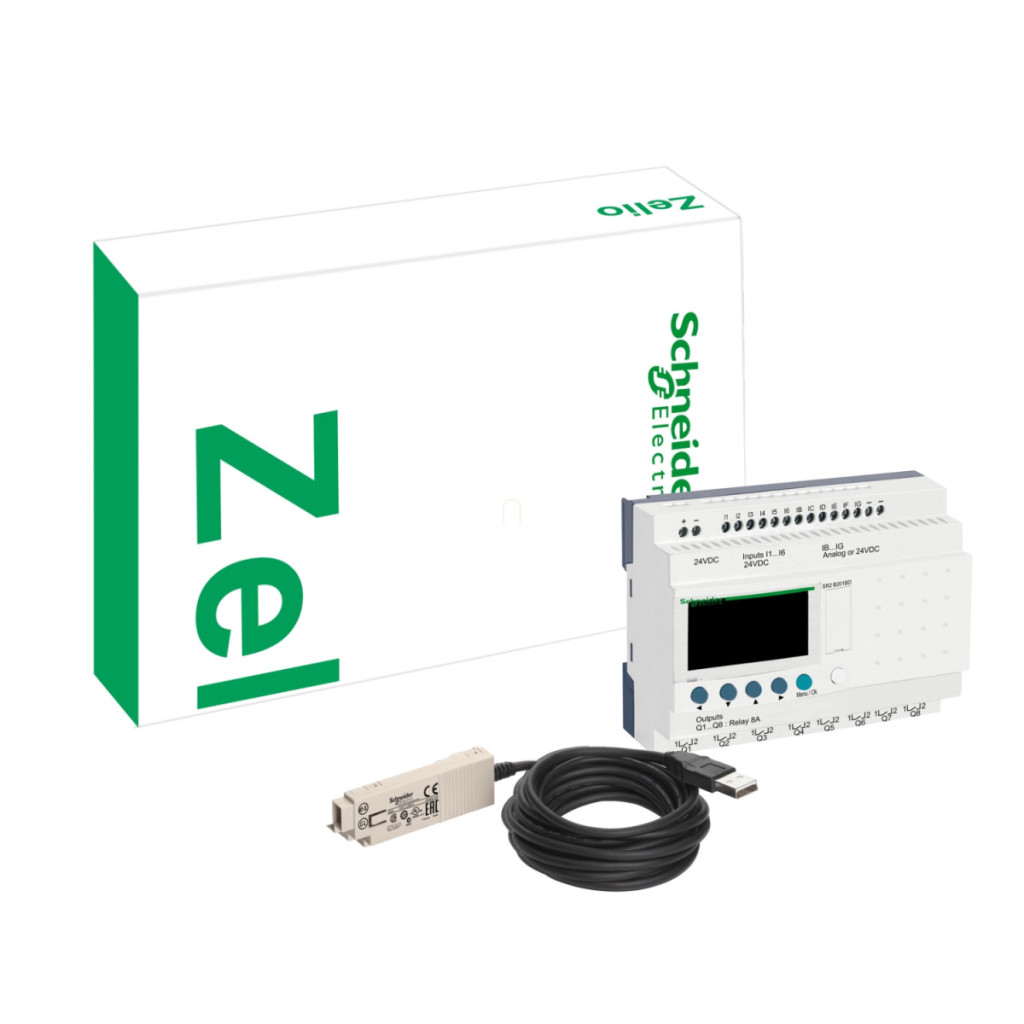

Conținutul pachetului: SR3B101FU, SR2USB01 Cablu PC pentru conectarea la computer
Număr de intrări/ieșiri: 10
Afișaj local: Da Număr de linii ale schemei de control: 120 cu programare ladder, 0-200 cu programare FBD Durata ciclului: 6-90 ms
Timp de rezervă: 10 ani la 25 °C
Abatere de timp: 12 minute/an la 0-55 °C, 6 secunde/lună la 25 °C
Verificări: Memoria programului la fiecare pornire
Caracteristici electrice
Tensiune nominală de alimentare: 100-240 V
Limite de tensiune de alimentare: 85-264 V
Frecvență de alimentare: 50/60 Hz
Consum maxim de curent: 30 mA la 240 V (fără extensie), 40 mA la 240 V (cu extensie), 80 mA la 100 V (cu extensie), 80 mA la 100 V (fără extindere)
Consum de energie: 12 VA cu extindere, 7 VA fără extindere
Tensiune de izolare: 1780 V
Tip de protecție: Împotriva inversării conectorului (comenzile de control nu sunt executate)
Caracteristici de intrare
Tensiune de intrare discretă: 100-240 V c.a.
Curent de intrare discret: 0,6 mA
Frecvență de intrare discretă: 47-53 Hz, 57-63 Hz
Impedanță de intrare: 350 kOhm
Caracteristici de ieșire
Limite de tensiune de ieșire: 5-30 V c.c. (ieșire releu), 24-250 V c.a.
Tip contact: NO (ieșire releu)
Curent termic de ieșire: 8 A pentru fiecare dintre cele 4 ieșiri (ieșire releu)
Durată de viață mecanică: 10.000.000 de cicluri (ieșire releu)
Condiții de mediu
Temperatura ambiantă de funcționare: -20...40 °C în incintă neventilată, -20...55 °C
Temperatură de depozitare: -40...70 °C
Altitudine de funcționare: 2000 m
Altitudine maximă de transport: 3048 m
Umiditate relativă:95% fără condens sau picături de apă
Protecție
Grad de protecție IP: IP20 (bloc conector), IP40 (panou frontal)
