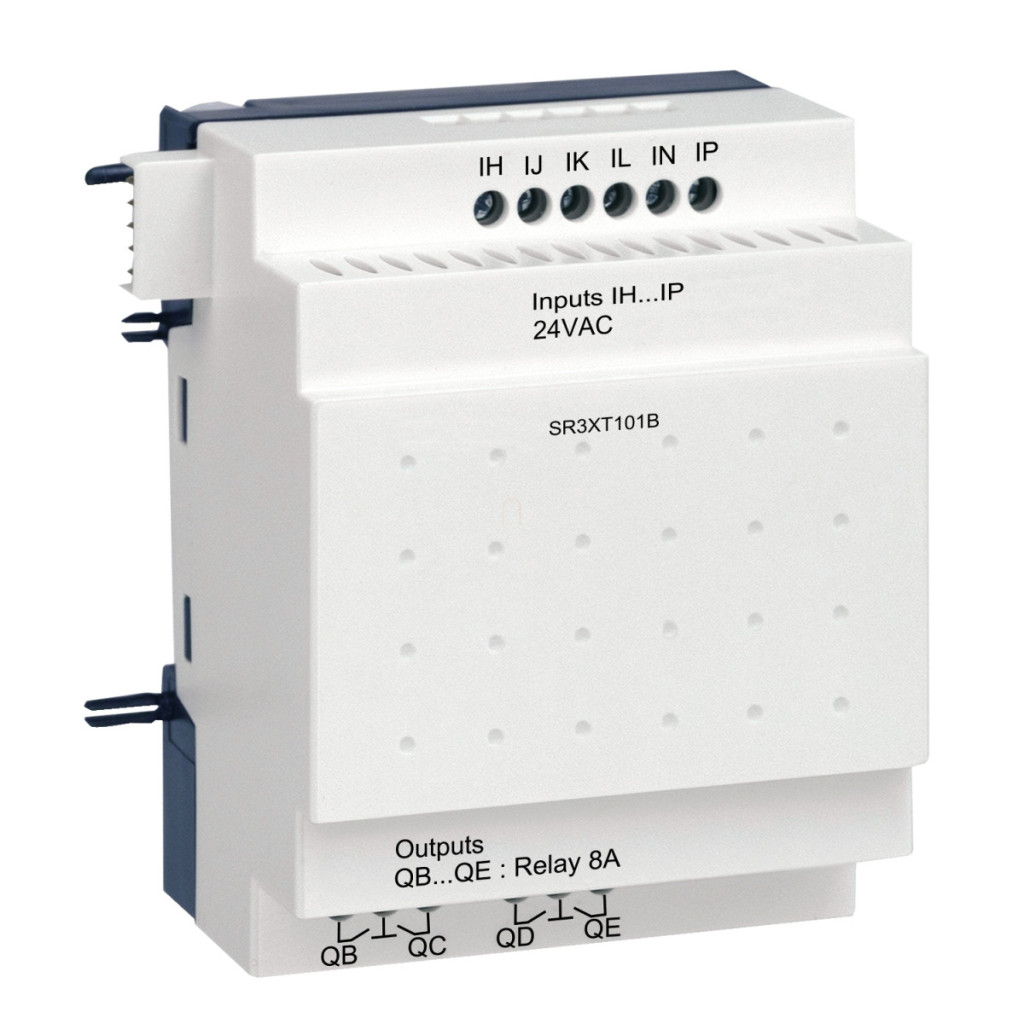

Schneider Electric Zelio Logic SR3XT101B este un modul de expansiune inteligent pentru seria Zelio Logic SR2 și SR3 de controlere logice programabile. Acest modul compact, montabil pe șină DIN, extinde controlerul principal cu 10 intrări/ieșiri, oferind gestionarea și controlul flexibil al sistemelor mai mari cu alimentare de 24 V c.a. Modulul de expansiune are 6 intrări digitale și 4 ieșiri releu, fiind ideal pentru diverse aplicații de automatizare industrială. Intrările digitale funcționează la 24 V c.a. cu un consum de curent de 4,4 mA și o impedanță de intrare de 4,6 kOhm. Nivelurile de tensiune garantate per intrare sunt clar definite: cel puțin 14 V și 2 mA pentru starea 1 și maximum 5 V și 0,5 mA pentru starea 0. Gama de frecvență a intrărilor este de 47-53 Hz și 57-63 Hz, asigurând compatibilitatea în diverse medii industriale. Cele 4 ieșiri releu ale SR3XT101B oferă o flexibilitate excepțională, cu o gamă de tensiune de 5-30 V c.c. sau 24-250 V c.a. Ieșirile sunt de tip NO (normal deschis) și pot suporta un curent termic de 8 A pe toate cele 4 ieșiri. Durabilitatea electrică este remarcabilă: 500.000 de cicluri de funcționare în diverse condiții de încărcare (AC-12, AC-15, DC-12, DC-13) în conformitate cu IEC 60947-5-1. Capacitatea de comutare a ieșirilor este de minimum 10 mA la 12 V, ceea ce permite, de asemenea, controlul precis al sarcinilor mici. Durabilitatea mecanică este și mai impresionantă: 10 milioane de cicluri de funcționare. Timpul de răspuns variază între 5 și 10 ms, în funcție de sarcină, asigurând un răspuns rapid în aplicațiile de control al proceselor. Modulul are caracteristici de protecție remarcabile: protecție la polaritate inversă, supratensiune de categoria III conform IEC 60664-1 și rezistență la tensiune de impuls de 4 kV. Conexiunile sunt terminale cu șurub care acceptă diferite secțiuni transversale ale firelor: 0,2-2,5 mm² solide, 0,25-2,5 mm² capete de cablu flexibile. Cuplul de strângere este de 0,5 Nm pentru o conexiune fiabilă. Dispozitivul are protecție IP20 pentru blocurile terminale și protecție IP40 pentru panoul frontal, în conformitate cu IEC 60529. SR3XT101B are o gamă largă de temperaturi de funcționare: de la -20 °C la +55 °C sau de la -20 °C la +40 °C în carcase neventilate. Umiditatea relativă poate ajunge la 95% fără condens sau picurare de apă. Dispozitivul poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării și are numeroase certificări internaționale: GOST, GL, C-Tick, CSA și UL. Dimensiunile sale compacte (72 mm × 60 mm între orificiile de montare) și greutatea redusă (0,2 kg) sporesc și mai mult versatilitatea modulului. Zelio Logic SR3XT101B este alegerea ideală pentru aplicații industriale în care sunt necesare performanțe fiabile, integrare ușoară și durată lungă de viață.
Schneider Electric Zelio Logic - SR3XT101B - modul de expansiune, 6 DI, 4 DO relee, pentru controlerul extensibil SR3B 24 VAC date tehnice
Specificații generale
Familia de produse: Zelio Logic
Tipul produsului: modul de expansiune I/O digital
Număr de linii de control: 120 cu programare ladder
Timp de ciclu: 6-90 ms
Timp de rezervă: 10 ani la 25 °C
Abatere de timp: 12 minute/an la 0-55 °C
Verificări: Memoria programului la fiecare pornire
Caracteristici sursă de alimentare
Tensiune nominală de alimentare: 24 V c.a.
Limite tensiune de alimentare: 20,4-28,8 V
Frecvență: 50/60 Hz
Protecție polaritate inversă: Da
Specificații intrare
Număr intrări digitale: 6
Tensiune intrare digitală: 24 V c.a.
Curent intrare digitală: 4,4 mA
Frecvență intrare digitală: 47-53 Hz / 57-63 Hz
Stare de tensiune garantată 1: >= 14 V
Stare de tensiune garantată 0: <= 5 V
Stare de curent garantată 1: >= 2 mA
Stare de curent garantată 0: <= 0,5 mA Impedanță de intrare: 4,6 kOhm Specificații ieșire Număr de ieșiri: 4 relee Limite de tensiune de ieșire: 5-30 V CC (ieșire releu), 24-250 V c.a.
Tip contact: NO (normal deschis)
Curent termic de ieșire: 8 A pentru toate cele 4 ieșiri
Rezistență electrică:
- AC-15: 500.000 de cicluri la 230 V, sarcină de 0,9 A (conform IEC 60947-5-1)
- AC-12: 500.000 de cicluri la 230 V, 1,5 A sarcină (conform IEC 60947-5-1)
- DC-13: 500.000 de cicluri la 24 V, 0,6 A sarcină (conform IEC 60947-5-1)
- DC-12: 500.000 de cicluri la 24 V, sarcină de 1,5 A (conform IEC 60947-5-1)
Capacitate minimă de comutare: >= 10 mA la 12 V
Frecvență de funcționare: 0,1 Hz cu sarcină, 10 Hz fără sarcină
Durabilitate mecanică: 10.000.000 de cicluri Timpii de răspuns Timp de răspuns la intrare (cu programare ladder):- tranziție 0->1: 50-255 ms - tranziție 1->0: 50-255 ms Timp de răspuns ieșire: - tranziție 0->1: 10 ms - tranziție 1->0: 5 ms Caracteristici fizice Conexiuni: Terminale cu șurub, pentru secțiuni transversale diferite ale firelor Cuplu de strângere: 0,5 N.m Protecție IP: IP Terminale cu șurub, în funcție de secțiunile transversale diferite ale cablurilor
Cuplu de strângere: 0,5 N.m
Protecție IP: IP20 (terminale), IP40 (panou frontal) conform IEC 60529
Dimensiuni (a×G): 72×60 mm
Temperatură de funcționare: -20...55 °C (-20...40 °C în incinte neventilate)
Temperatură de depozitare: -40...70 °C Altitudine de funcționare: 2000 m Umiditate relativă: 95% fără condensare Certificate Certificate de produs: GOST, GL, C-Tick, CSA, UL
Standarde: IEC 61000-4-2/4-3/4-4/4-5/4-6/4-11/4-12, IEC 60068-2-6/2-27
Conformitate cu normele de mediu: Directiva EMC (IEC 61000-6-2/6-3/6-4), Directiva privind tensiunea joasă (IEC 61131-2)
