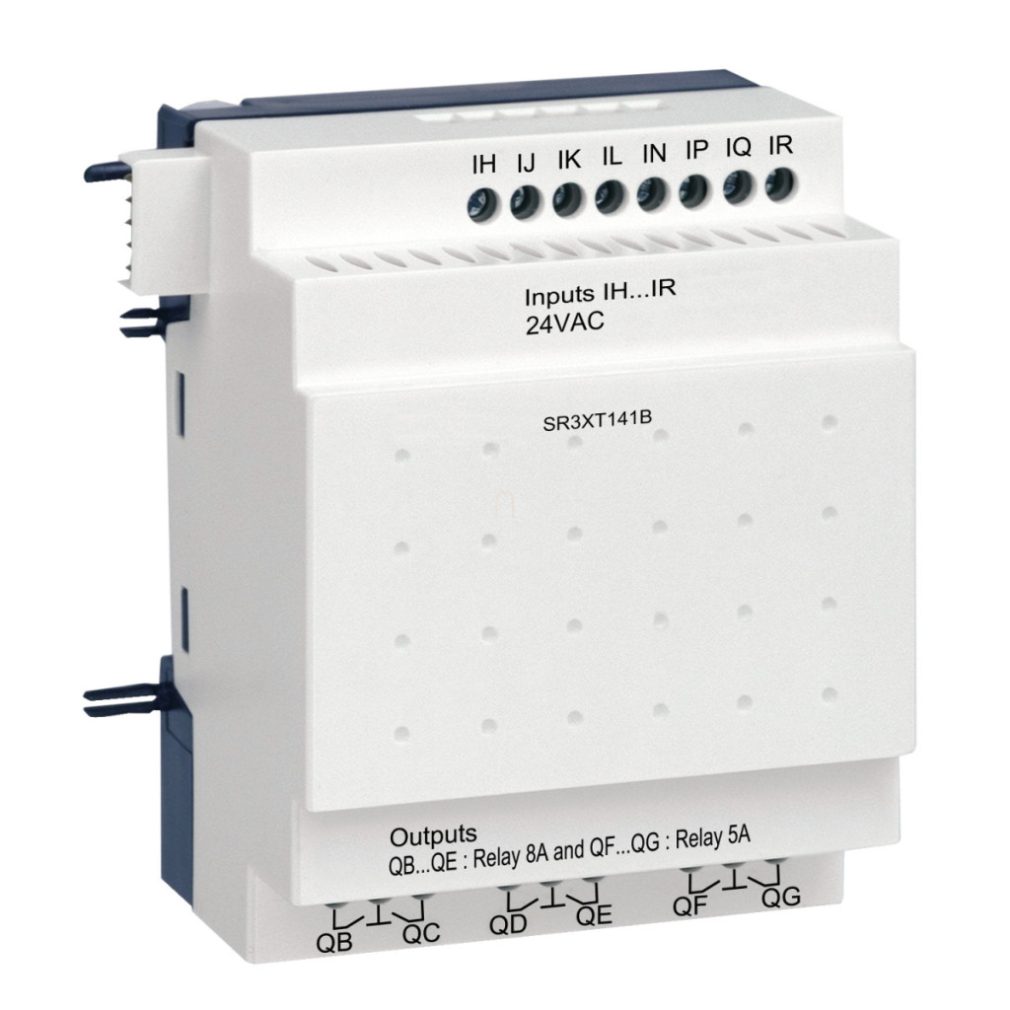

Schneider Electric Zelio Logic SR3XT141B este un modul de expansiune I/O discret care funcționează cu o tensiune de alimentare de 24 V c.a. și conține un total de 14 intrări și ieșiri. Acest dispozitiv este o unitate de expansiune concepută special pentru familia de controlere Zelio Logic, ideală pentru extinderea sistemelor de automatizare atunci când numărul de porturi I/O de pe controlerul principal este insuficient. Modulul oferă 8 intrări discrete și 6 ieșiri releu, crescând semnificativ numărul de dispozitive controlabile. Intrările funcționează la 24 V c.a. cu un curent de intrare de 4,4 mA și o impedanță de intrare de 4,6 kOhm. Valoarea garantată pentru starea de tensiune 1 este >= 14 V, în timp ce valoarea garantată pentru starea de tensiune 0 este <= 5 V. Intervalul de frecvență de intrare este de 47-53 Hz sau 57-63 Hz. Ieșirile releu pot fi utilizate pentru a controla dispozitive cu o tensiune de 5-30 V c.c. sau 24-250 V c.a. Curenții de ieșire variază: 5 A pentru 2 ieșiri și și 8 A pentru 4 ieșiri. Capacitatea de comutare este de cel puțin 10 mA la 12 V. Caracteristicile logice ale modulului includ programarea ladder cu o capacitate de până la 120 de linii de program. Timpul de ciclu variază între 6 și 90 ms, ceea ce asigură un timp de răspuns suficient de rapid pentru majoritatea aplicațiilor industriale. Timpul de păstrare a datelor din memoria internă este de 10 ani la 25 °C, iar precizia ceasului intern este de 12 minute pe an în intervalul de temperatură 0-55 °C. Modulul are protecții încorporate, cum ar fi protecția împotriva polarității inverse, și verifică memoria programului de fiecare dată când este pornit. Capacitatea de comutare a SR3XT141B are durate de viață diferite pentru sarcini diferite: în modul AC-12 (sarcină ohmică) la 230 V și 1,5 A, garantează 500.000 de cicluri de comutare, în timp ce în modul AC-15 (sarcină electromagnetică >= 72 VA) la 230 V și 0,9 A. Este, de asemenea, potrivit pentru comutarea sarcinilor de curent continuu: în modul DC-12 la 24 V și 1,5 A și în modul DC-13 la 24 V și 0,6 A, garantează 500.000 de cicluri de comutare. SR3XT141B poate fi montat mecanic pe o șină DIN de 35 mm, dar poate fi montat și cu șuruburi folosind clemele de montare extensibile. Modulul are dimensiuni compacte, tipul XT141 având o lățime de 72 mm, ceea ce asigură o utilizare optimă a spațiului în dulapul de comutație. Conexiunile se realizează cu borne cu șurub care acceptă cabluri flexibile cu o secțiune transversală de 0,25-2,5 mm² sau cabluri solide sau semi-solide cu o secțiune transversală de 0,2-2,5 mm². Cuplul de strângere al conectorilor este de 0,5 Nm. Modulul are un grad de protecție IP20 pentru blocurile terminale și IP40 pentru panoul frontal, ceea ce asigură o protecție adecvată chiar și în medii industriale. Modulul cântărește doar 0,22 kg, fiind ușor de manevrat în timpul instalării. Are o gamă largă de temperaturi de funcționare, de la -20 la 55 °C, chiar și în condiții de mediu mai extreme (-20 la 40 °C în incinte neventilate). Poate fi utilizat la o umiditate relativă de până la 95% fără condens sau picurare de apă. SR3XT141B are certificări internaționale de calitate, inclusiv certificările C-Tick, GL, CSA, UL și GOST, și este conform cu mai multe standarde internaționale, inclusiv IEC 61131-2, IEC 61000-6-2/3/4 și IEC 60529.
Schneider Electric Zelio Logic - SR3XT141B - modul de expansiune, 8 DI, 6 DO relee, pentru controlerul extensibil SR3B 24 VAC date tehnice
Caracteristici principale
Familia de produse: Zelio Logic
Tipul produsului sau al componentei: Modul de expansiune I/O discret
Informații suplimentare
Numărul de linii ale diagramei de control: 120 cu programare diagramă ladder
Timp de ciclu: 6...90 ms
Timp de rezervă: 10 ani la 25 °C
Deviație ceas: 12 minute/an la 0...55 °C
Verificări: Memoria programului la fiecare pornire
Tensiune nominală de alimentare: 24 V c.a.
Limite de tensiune de alimentare: 20,4...28,8 V
Frecvență de alimentare: 50/60 Hz
Protecție la inversarea polarității: Da Intrări Număr de intrări discrete: 8 Tensiune intrare discretă: 24 V c.a. Curent intrare discretă: 4,4 mA Frecvență intrare discretă: 57...63 Hz și 47...53 Hz
Stare de tensiune 1 garantată: >= 14 V la intrare discretă
Stare de tensiune 0 garantată: <= 5 V la intrare discretă
Stare de curent 1 garantată: >= 2 mA (intrare discretă)
Stare de curent 0 garantată: <= 0,5 mA (intrare discretă)
Impedanță de intrare: 4,6 kOhm pentru intrare discretă
Ieșiri
Număr de ieșiri: 6 relee
Limite de tensiune de ieșire: 5...30 V CC (ieșire releu) și 24...250 V c.a.
Tipul și compoziția contactului: NO pentru ieșire releu
Curent termic de ieșire: 5 A pentru 2 ieșiri și 8 A pentru 4 ieșiri pentru ieșire releu
Durabilitate electrică
AC-15: 500.000 de cicluri la 230 V, 0,9 A pentru ieșire releu conform IEC 60947-5-1
AC-12: 500.000 de cicluri la 230 V, 1,5 A pentru ieșire releu conform IEC 60947-5-1
DC-13: 500.000 de cicluri la 24 V, 0,6 A pentru ieșire releu conform IEC 60947-5-1
DC-12: 500.000 de cicluri la 24 V, 1,5 A pentru ieșirea releului conform IEC 60947-5-1
Capacitate de comutare în mA: >= 10 mA la 12 V (ieșire releu)
Caracteristici tehnice
Frecvență de funcționare în Hz: 0,1 Hz (la Ie) pentru ieșirea releului și 10 Hz (fără sarcină) pentru ieșirea releului
Durabilitate mecanică: 10.000.000 de cicluri pentru ieșirea releului
Rezistență nominală la tensiune de impuls: 4 kV conform EN/IEC 60947-1 și EN/IEC 60664-1
Timp de răspuns
Timp de răspuns: 50 ms cu programare diagramă ladder (de la 0 la 1) pentru intrări discrete
Timp de răspuns: 50 ms cu programare diagramă ladder (de la 1 la 0) pentru intrări discrete
Timp de răspuns: 50...255 ms cu programare FBD (de la starea 0 la 1) pentru intrări discrete
Timp de răspuns: 50...255 ms cu programare FBD (de la starea 1 la 0) pentru intrări discrete
Timp de răspuns: 10 ms (de la 0 la starea 1) pentru ieșiri releu
Timp de răspuns: 5 ms (de la starea 1 la 0) pentru ieșirea releului
Caracteristici de mediu
Grad de protecție IP: IP20 (bloc terminal) conform IEC 60529
Grad de protecție IP: IP40 (panou frontal) conform IEC 60529
Temperatura ambiantă de funcționare: -20...40 °C în carcase neventilate conform IEC 60068-2-1 și IEC 60068-2-2
Temperatura ambiantă de funcționare: -20...55 °C în incinte neventilate conform IEC 60068-2-1 și IEC 60068-2-2
Temperatura ambiantă de depozitare: -40...70 °C Altitudine de funcționare: 2000 m Altitudine maximă de transport: 3048 m Umiditate relativă: 95% fără condens sau picături de apă
