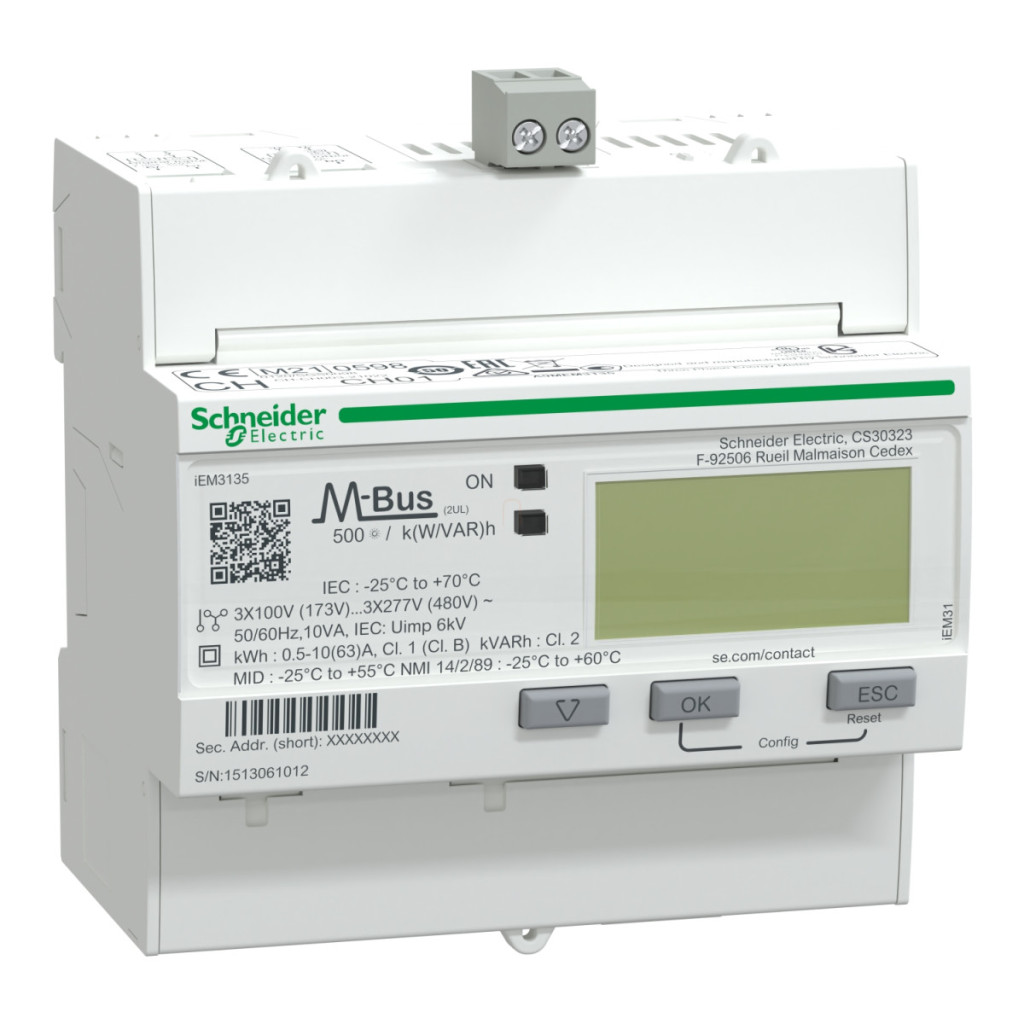

Acti9 iEM3135 este un contor electronic avansat de energie produs de Schneider Electric, care servește ca instrument rentabil de gestionare a energiei în diferite tipuri de clădiri. Acest contor de 63 A, certificat MID, oferă o soluție precisă pentru monitorizarea consumului de energie activă și reactivă, permițând alocarea detaliată a costurilor și facturarea. Dispozitivul poate fi utilizat într-o gamă largă de aplicații, inclusiv clădiri mici, medii și mari, facilități cu mai multe locații, centre de date, facilități medicale și facilități industriale. iEM3135 este deosebit de potrivit pentru măsurarea consumului de energie al surselor principale de alimentare, a tablourilor de subdistribuție și a dulapurilor de comutație, atât în scopuri de facturare, cât și de alocare a costurilor. Datorită funcției multi-tarifare, pot fi aplicate tarife diferite în momente diferite, sporind și mai mult flexibilitatea dispozitivului. Din punct de vedere tehnic, iEM3135 are un contor de energie de înaltă precizie - energie activă de clasa 1 conform IEC 62053-21 și IEC 61557-12 și energie activă de clasa B conform EN 50470-3. Contorul cu conectare directă are un curent nominal de 63 A și poate funcționa într-un interval de tensiune de 100-277 V sau 173-480 V la o frecvență de rețea de 50 sau 60 Hz. Afișajul LCD oferă date ușor de citit, iar dispozitivul prelevează 32 de eșantioane pe ciclu pentru o măsurare precisă. Valoarea maximă măsurabilă este de 99999999,9 kWh, ceea ce permite utilizarea pe termen lung. În ceea ce privește comunicarea, iEM3135 utilizează protocolul M-bus, care funcționează la viteze de 300, 600, 1200, 2400, 4800 și 9600 baud, cu izolație de 3750 V. Contorul are 1 intrare digitală (0...5V/11...40V 24V DC) și 1 ieșire digitală (statică) (5...40V DC@50mA). Sistemul de semnalizare local indică starea de pornire cu un indicator luminos verde, în timp ce LED-ul galben intermitent asigură controlul preciziei și alarma de suprasarcină. Dispozitivul poate fi montat pe o șină DIN, are terminale cu șurub pentru cabluri de 16 mm² și aparține categoriei de supratensiune III. Dispozitivul are dimensiuni compacte: 90 mm lățime (pas 10×9 mm), 95 mm înălțime și 69 mm adâncime, cu carcasă albă. Are un grad de protecție IP40 pe panoul frontal și IP20 pe carcasă. Dispozitivul poate fi utilizat în medii de operare cu temperaturi cuprinse între -25 și 55°C (MID) sau -25 și70 °C (IEC) la 50 °C cu umiditate relativă de 5...95% și la altitudini sub 3000 de metri deasupra nivelului mării. Pentru o funcționare corespunzătoare, se recomandă un mediu cu grad de poluare 2.
Seria Schneider Electric iEM3000 - A9MEM3135 - Contor digital de energie, 3F, 63A, M-Bus, date tehnice MID
Prezentare generală a produsului
Tipul produsului: Contor de energie
Denumirea produsului: Acti9 iEM3135
Familia de produse: Acti9 iEM3000
Număr articol: A9MEM3135
Caracteristici tehnice
Curent nominal: 63 A
Conexiune: Conexiune directă
Protocol de comunicare: M-bus (300, 600, 1200, 2400, 4800 și 9600 baud)
Tensiune nominală: 100...277 V / 173...480 V
Frecvența rețelei: 50 Hz / 60 Hz
Tipul de măsurare: Energie activă, reactivă, aparentă (semnată, patru cadrane)
Număr de intrări: 1 digitală (0...5 V/11...40 V 24 V CC) Număr de ieșiri: 1 digitală (statică) Tensiune de ieșire: 5...40 V CC la 50 mA
Valoare maximă măsurabilă: 99999999,9 kWh
Intrare tarif: 4 tarife
Rată de eșantionare: 32 eșantioane/ciclu
Clasă de precizie: Clasa 1 energie activă (IEC 62053-21, IEC 61557-12); Clasa B energie activă (EN 50470-3)
Caracteristici fizice
Lățime: 90 mm (pas 10×9 mm)
Înălțime: 95 mm
Adâncime: 69 mm
Metodă de montare: Snap-on
Fixare: șină DIN
Conexiuni: terminal cu șurub adecvat pentru cabluri de 16 mm²
Protecție IP: IP40 (panou frontal), IP20 (carcasă)
Culoare: Alb
Mediu de funcționare
Temperatură de funcționare: -25...55 °C (MID) / -25...70 °C (IEC)
Temperatură de depozitare: -40...85 °C
Umiditate relativă: 5...95% la 50°C Altitudine de funcționare: < 3000 m Grad de poluare: 2 Categorie de supratensiune: III Indicatori Indicator luminos verde (pornit), LED galben intermitent (verificare precizie, alarmă suprasarcină)
Aplicație
Domeniu de aplicare: Facturare, alocare costuri
Loc de utilizare: Clădiri (mici, medii, mari, cu mai multe blocuri), centre de date, unități medicale, unități industriale
Certificate
Conformitate CE: IEC 61010-1 (siguranță), EN 61557-12 (monitorizarea energiei), EN/IEC 61326-1 (EMC)
Conformitate UKCA: BS EN 61010-1 (siguranță), BS EN 61557-12 (monitorizarea energiei), BS EN 61326-1 (EMC) Conformitate CULus: UL 61010-1 (siguranță), EN 61010-1 (siguranță) Conformitate MID: EN 50470-3 (subcontor), EN 50470-1 (subcontor)
