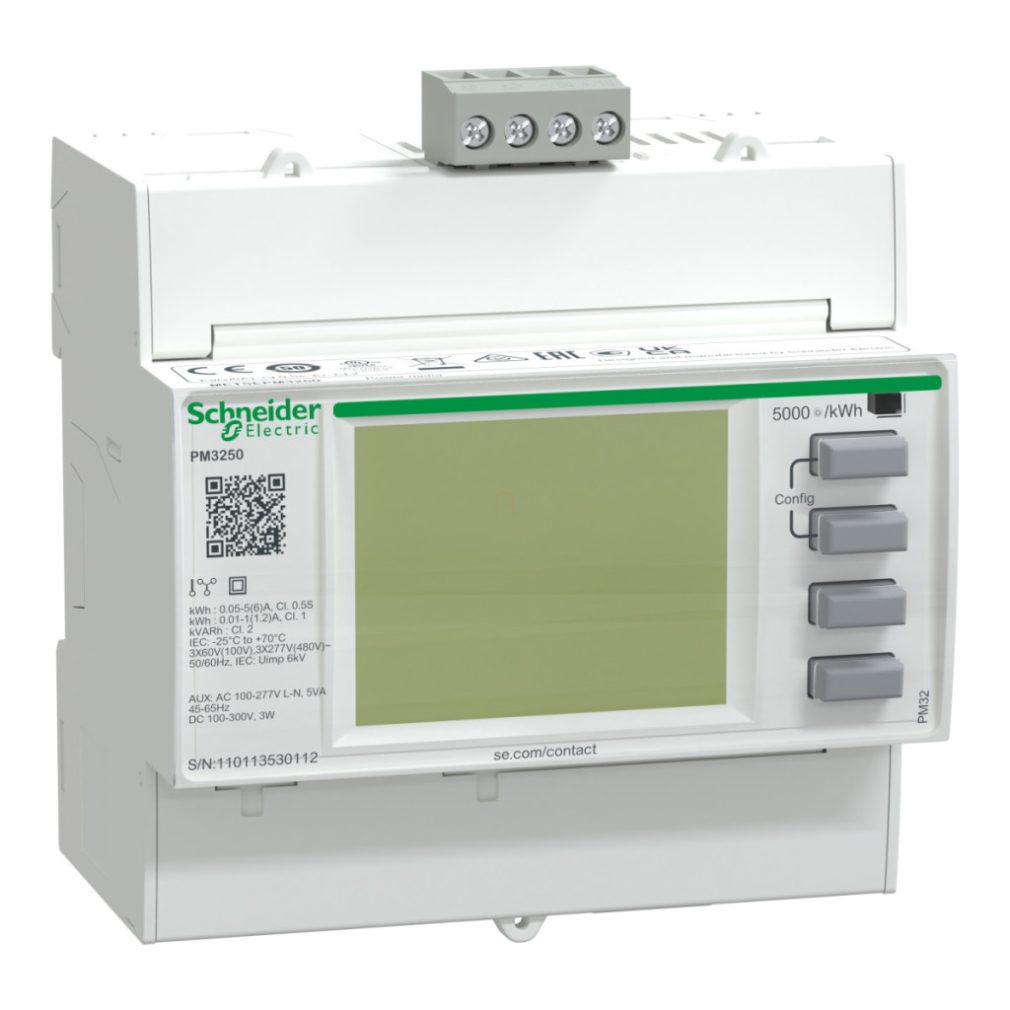

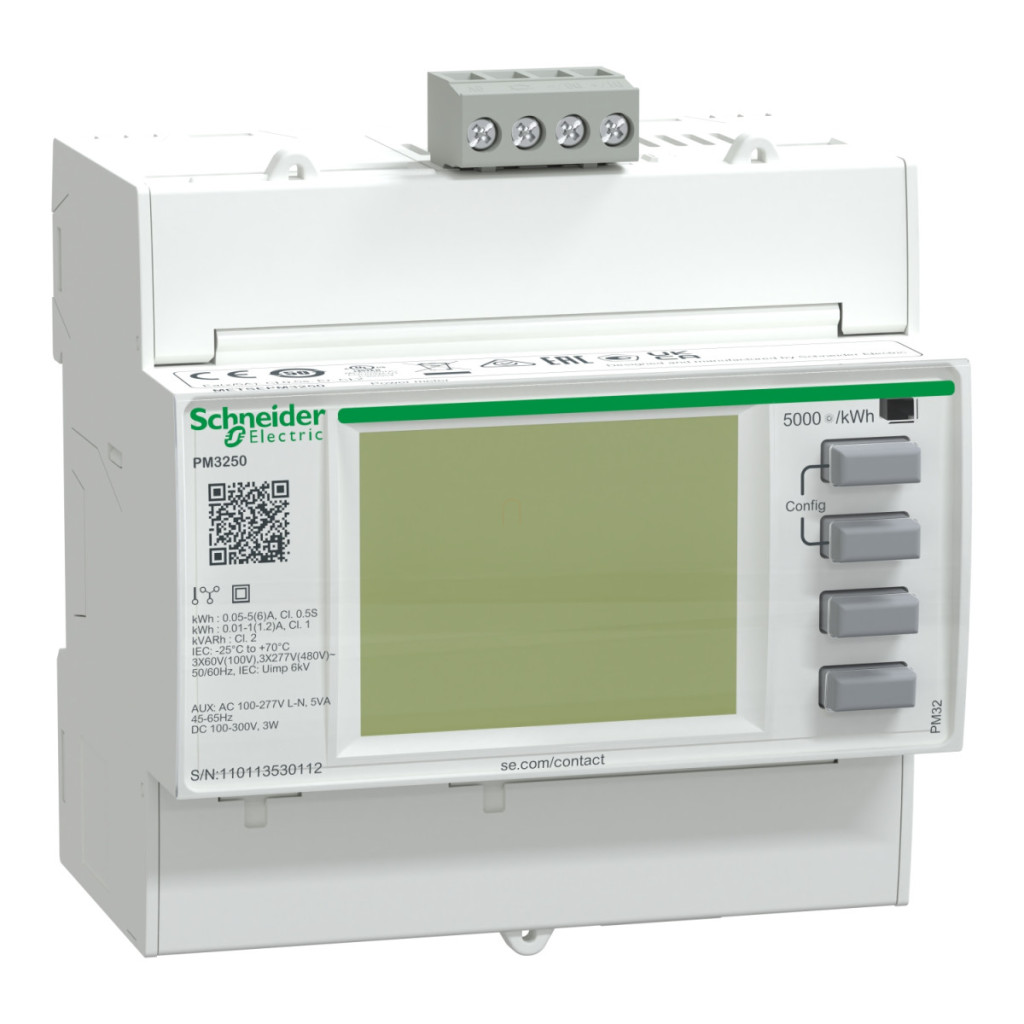

Contorul de energie PowerLogic PM3250, parte a familiei de produse Schneider Electric PowerLogic PM3000, este o alegere excelentă pentru soluții rentabile de monitorizare a energiei. Acest dispozitiv compact, montabil pe șină DIN, este ideal pentru măsurarea și analizarea cu precizie a consumului de energie în clădiri și instalații industriale. Modelul PM3250 are o serie de caracteristici avansate care permit măsurarea precisă a puterii active și reactive, a puterii aparente, a curentului, a tensiunii, a energiei, a factorului de putere, a frecvenței și a distorsiunii armonice totale (THD). Dispozitivul este capabil să analizeze calitatea energiei până la a 15-a armonică, ceea ce este deosebit de util pentru monitorizarea calității rețelelor electrice. Funcția sa multi-tarifară îl face ideal pentru alocarea costurilor și aplicații de facturare în diferite tipuri de clădiri, centre de date, unități medicale și medii industriale. METSEPM3250 are parametri tehnici remarcabili: are un ecran LCD retroiluminat de 128 x 96 pixeli, cu o rată de eșantionare de 32 eșantioane/ciclu. Suportă diverse tipuri de rețele, inclusiv configurații 1P + N, 3P și 3P + N. Dispozitivul poate funcționa cu o tensiune de alimentare de 100-277 V c.a. 45-65 Hz, 173-480 V c.a. 45-65 Hz sau 100-300 V c.c. Precizia sa de măsurare este remarcabilă: 0,3% pentru curent (în intervalul 0,5-6 A) și 0,5% (în intervalul 0,1-1,2 A) și 0,3% pentru tensiune (în intervalele 50-330 V și 80-570 V). Dispozitivul este conform cu mai multe standarde, inclusiv clasele de precizie Clasa 0,5S (IEC 62053-22), Clasa 1 (IEC 62053-21) și Clasa 2 (IEC 62053-23). PM3250 dispune de un port de comunicație RS485 și suport pentru protocolul Modbus la viteze de 9,6-38,4 kbaud, permițând integrarea ușoară în sistemele de gestionare a clădirilor sau de gestionare a energiei. Dispozitivul are, de asemenea, funcții de înregistrare a datelor, inclusiv marcarea temporală, înregistrarea valorilor instantanee minime/maxime și gestionarea a 5 alarme. Datorită designului său compact, are o lățime de numai 90 mm, o adâncime de 70 mm și o înălțime de 95 mm, ceea ce îl face ușor de integrat în sistemele existente. Contorul de energie PowerLogic PM3250 este ideal pentru medii în care monitorizarea precisă a energiei este importantă, cum ar fi clădirile comerciale de dimensiuni mici și medii, centrele de date și instalațiile industriale. Designul robust al dispozitivului (temperatură de funcționare -25...70 °C, protecție IP40 a panoului frontal) asigură o funcționare fiabilă chiar și în condiții extreme. Datorită capacităților de comunicare Modbus, datele de măsurare pot fi integrate cu ușurință în diverse sisteme de gestionare a clădirilor și a energiei, permițând colectarea și analiza datelor în timp real pentru optimizarea consumului de energie.
Seria Schneider Electric PM3000 - METSEPM3250 - Contor de energie I, In, U, V, PQS, E, PF, Hz, medie, Date tehnice MODBUS
Caracteristici generale
Familia de produse: PowerLogic
Denumirea produsului: PowerLogic PM3000
Tipul produsului: Contor de energie
Denumire scurtă a dispozitivului: PM3250
Segment de piață: Clădiri mici, medii și mari, facilități cu mai multe locații, centre de date, facilități medicale, facilități industriale Gestionarea costurilor: facturare, alocarea costurilor
Funcții
Analiza calității energiei: până la a 15-a armonică
Aplicația dispozitivului: Tarifare multiplă, monitorizare a puterii, subfacturare
Tipuri de măsurare: putere activă și reactivă, putere aparentă, curent, tensiune, energie, factor de putere, frecvență, distorsiune armonică totală a curentului THD (I), Distorsiune armonică totală a tensiunii THD (U)
Date tehnice
Tensiune de alimentare: 100...277 V c.a. 45...65 Hz, 173...480 V c.a. 45...65 Hz, 100...300 V CC
Frecvența rețelei: 50 Hz, 60 Hz
Curent nominal: 1 A, 5 A
Tip rețea: 1P + N, 3P, 3P + N
Consum de energie: 5 VA
Tip afișaj: LCD retroiluminat
Rezoluție afișaj: 128 x 96 pixeli
Rată de eșantionare: 32 eșantioane/ciclu
Curent de măsurare: 0,02...1,2 A, 0,05...6 A
Tip intrare analogică: Curent 0...1 A, Curent 0...5 A
Tensiune de măsurare: 50...330 V c.a. direct, 50...330 V c.a. fază-neutru, 80...570 V c.a. direct, 80...570 V c.a. fază-fază, 570...999000 V c.a. cu transformator de tensiune extern
Domeniu de măsurare a frecvenței: 45...65 Hz
Precizie de măsurare: Curent 0,3% 0,5...6 A, curent 0,5% 0,1...1,2 A, tensiune 0,3% 50...330 V, tensiune 0,3% 80...570 V
Clasa de precizie: Clasa 0,5S energie activă conform IEC 62053-22, Clasa 1 energie activă conform IEC 62053-21, Clasa 2 energie reactivă conform IEC 62053-23, Clasa C energie activă conform EN 50470-3
Protocol port de comunicație: Modbus la o viteză de 9,6...38,4 kbaud
Port de comunicare: RS485
Înregistrarea datelor: Marcaj temporal, Valori minime/maxime ale valorilor instantanee, 5 alarme
Caracteristici fizice
Metodă de montare: Clip-on
Element de montare: Șină DIN
Lățime: 90 mm
Adâncime: 70 mm
Înălțime: 95 mm
Condiții de mediu
Protecție IP: panou frontal IP40, carcasă dispozitiv IP20
Umiditate relativă: 5...95% la 50 °C
Grad de poluare: 2
Temperatură ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -40...85 °C
Altitudine de funcționare: < 3000 m
