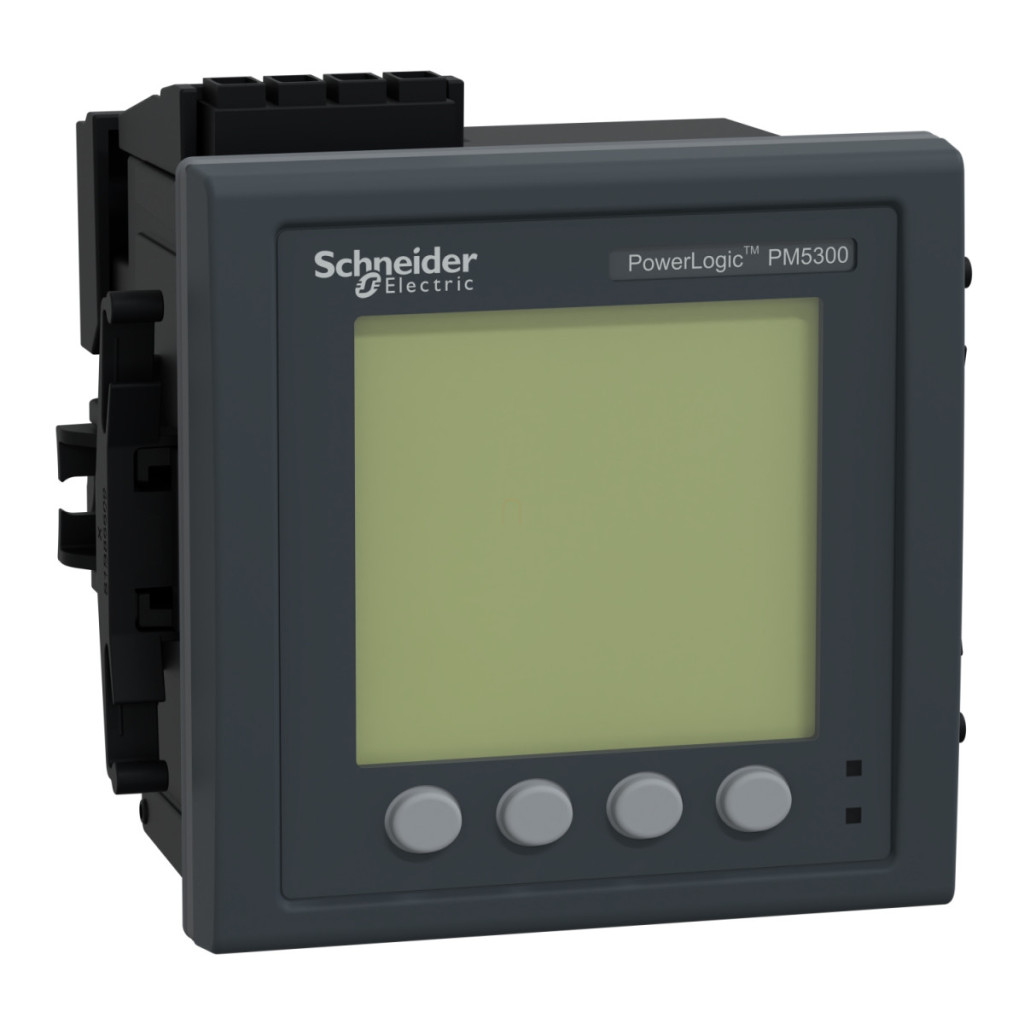

Contorul de energie Schneider Electric PowerLogic PM5310 este un instrument de măsurare versatil și extrem de precis, care reprezintă o componentă esențială a sistemelor moderne de gestionare a energiei. Acest dispozitiv compact face parte din familia de produse PowerLogic PM5000 și este special conceput pentru a monitoriza și optimiza consumul de energie în instalațiile industriale și comerciale. Un avantaj special al dispozitivului METSEPM5310 este că poate efectua analize ale calității rețelei până la armonica 31. Contorul de energie PowerLogic PM5310 este potrivit pentru mai multe tipuri de măsurători, inclusiv tensiune, curent, frecvență, factor de putere, energie și putere activă și reactivă. Precizia măsurătorilor este remarcabilă: ±0,5% pentru energia activă, ceea ce îndeplinește cerințele IEC 62053-22 Clasa 0,5S. Precizia măsurătorilor pentru energia reactivă este de ±2%, în timp ce tensiunea, curentul, puterea activă și puterea aparentă sunt măsurate cu o precizie de ±0,5%. Precizia măsurării frecvenței este de ±0,05%, iar precizia măsurării factorului de putere este de ±0,5. Contorul de energie PM5310 are o gamă extrem de largă de tensiuni de alimentare: 90-450 V c.a. (45-65 Hz) sau 100-300 V c.c., astfel încât poate fi instalat pe aproape orice rețea. Dispozitivul are un curent nominal de 1 A sau 5 A și poate funcționa pe diferite tipuri de rețele, inclusiv configurații 1P+N, 3P și 3P+N. Contorul este potrivit în special pentru sisteme cu tarife multiple și monitorizarea consumului de energie. Rata de eșantionare este de 64 eșantioane/ciclu, ceea ce permite măsurarea precisă chiar și în cazul parametrilor care se schimbă rapid. PowerLogic PM5310 are capacități de comunicare remarcabile: suportă protocoalele Modbus RTU și ASCII la viteze de 9,6, 19,2 și 38,4 kbaud, cu paritate pară/impară sau fără paritate. Interfața RS485 are o izolare de 2500 V pentru o funcționare sigură. Dispozitivul are o memorie de 256 kB, care poate fi utilizată pentru înregistrarea jurnalelor de evenimente, a datelor min/max pentru valori instantanee, a jurnalelor de alarmă și a jurnalelor de întreținere. Funcția de marcare temporală încorporată oferă tuturor datelor înregistrate o marcare temporală precisă. Contorul de energie PowerLogic PM5310 este ușor de instalat, având un design încastrat care se potrivește într-un cadru. Dimensiunile dispozitivului sunt 96 x 96 x 72 mm (înălțime x lățime x adâncime). Afișajul este un ecran LCD grafic monocrom cu o rezoluție de 128 x 128 pixeli, care este ușor de citit și oferă informații clare. Dispozitivul are 2 intrări digitale și 2 ieșiri digitale și poate gestiona 35 de alarme, permițând o utilizare flexibilă într-o varietate de aplicații. Dispozitivul are un grad de protecție IP de IP54 în partea din față și IP30 în partea din spate, oferind o protecție adecvată împotriva prafului și umezelii.
Seria Schneider Electric PM5000 - METSEPM5310 - Contoar de energie PM5310, RS 485 (Modbus), memorie, 2DI / 2DO, alarme, 100-415 V CA date tehnice
Caracteristici principale
Familia de produse: PowerLogic
Denumirea produsului: PowerLogic PM5000
Denumire scurtă a dispozitivului: PM5310
Tipul produsului sau al componentei: Contor de energie
Caracteristici suplimentare
Analiza calității energiei: Până la armonica 31
Aplicație dispozitiv: Tarifare multiplă, Monitorizare putere
Tip de măsurare: Curent, tensiune, frecvență, factor de putere, energie, putere activă și reactivă
Tensiune de alimentare: 90...450 V c.a. 45...65 Hz, 100...300 V c.c.
Frecvența rețelei: 50 Hz, 60 Hz
Curent nominal [In]: 1 A, 5 A
Tip rețea: 1P + N, 3P, 3P + N
Consum maxim de energie: 11 VA la 415 V
Timp de punte: 80 ms la 120 V c.a. tipic, 100 ms la 230 V c.a. tipic, 100 ms la 415 V c.a. tipic, 50 ms la 125 V c.c. tipic
Tip afișaj: LCD grafic monocrom
Rezoluție afișaj: 128 x 128 pixeli
Rată de eșantionare: 64 eșantioane/ciclu
Curent de măsurare: 5...8500 mA
Tip intrare analogică: Tensiune (impedanță 5 MOhm), Curent (impedanță <= 0,3 mOhm)
Tensiune de măsurare: 35...760 V c.a. 45...65 Hz între faze, 20...440 V c.a. 45...65 Hz între faze și neutru
Domeniu de măsurare a frecvenței: 45...65 Hz
Număr de intrări: 2 digitale
Precizia măsurării
Energie activă: ±0,5%
Energie reactivă: ±2%
Putere activă: ±0,5%
Putere aparentă: ±0,5%
Frecvență: ±0,05%
Factor de putere: ±0,5
Curent: ±0,5%
Tensiune: ±0,5%
Clasă de precizie: Clasa 0,5S energie activă conform IEC 62053-22
Număr de ieșiri: 2 digitale
Informații afișate:Tarif (4) Protocol port de comunicație: Modbus RTU și ASCII 9,6, 19,2 și 38,4 kbaud par/impar sau niciunul - 2 fire, izolație 2500 V, JBUS
Suport port de comunicație: RS485
Înregistrarea datelor: Jurnale de evenimente, Valori instantanee min/max, Jurnale de alarmă, Jurnale de date, Marcaj temporal, Jurnale de întreținere
Capacitate memorie: 256 kB
Caracteristici fizice
Metodă de montare: Montare încastrată
Suport de montare: Cadru
Lățime: 96 mm
Adâncime: 72 mm
Înălțime: 96 mm
Condiții de mediu
Grad de protecție IP: IP54 Afișaj: Conform IEC 60529, IP30 Panou posterior: Conform IEC 60529
Umiditate relativă: 5...95% la 50°C, fără condens
Grad de poluare: 2
Temperatură ambiantă de funcționare: -25...70 °C măsurare, -20...70 °C afișaj, -25...-20 °C (cu performanță redusă) afișaj
Temperatură ambiantă de depozitare: -40...85 °C Altitudine de funcționare: 2000 m CAT III, 3000 m CAT II
