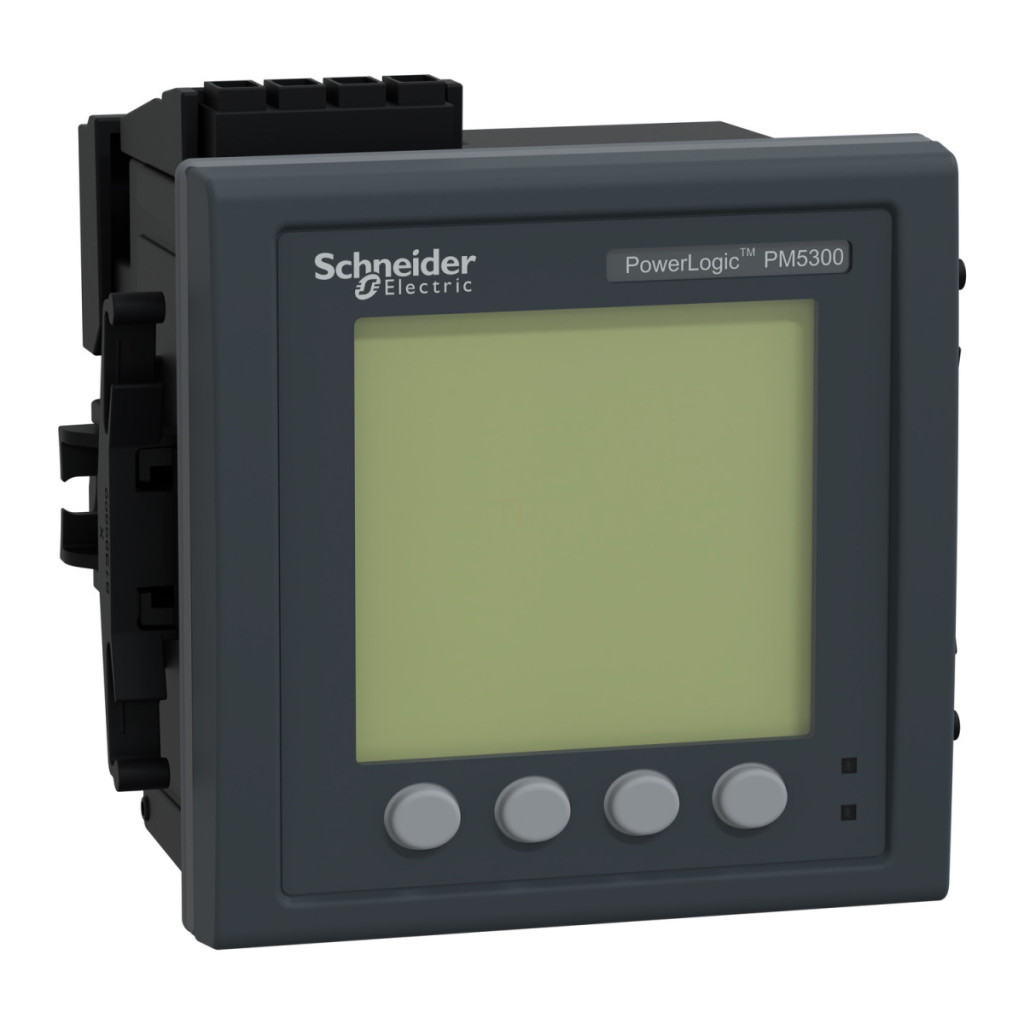

PowerLogic PM5320 este un contor de energie electrică de înaltă performanță de la Schneider Electric, cu capacități avansate de monitorizare a energiei. Acest contor inteligent este ideal pentru instalații industriale, centre de date, clădiri comerciale și alte locații în care monitorizarea precisă și detaliată a consumului de energie este esențială. Parte a familiei de produse PowerLogic PM5000, modelul PM5320 oferă capacități remarcabile de analiză a energiei, efectuând analize ale calității energiei până la armonica 31. Dispozitivul este un contor de energie versatil, care oferă funcționalitate multi-tarifară și capacități complexe de monitorizare a energiei. Capacitățile sale de măsurare includ urmărirea precisă a curentului, tensiunii, frecvenței, factorului de putere, energiei și puterii active și reactive. Contorul de energie PM5320 are parametri tehnici excelenți. Are o gamă extrem de largă de tensiuni de alimentare, funcționând între 90-450 V CA 45-65 Hz și 100-300 V CC. Frecvența sa de rețea poate fi de 50 Hz sau 60 Hz. Valoarea nominală a curentului poate fi selectată între 1 A și 5 A. Dispozitivul este compatibil cu diferite tipuri de rețele, inclusiv configurații 1P + N, 3P + N și 3P. Consumul maxim de energie este de numai 11 VA la 415 V. În cazul unei întreruperi de curent, are un timp de funcționare de 80 ms la 120 V c.a., 100 ms la 230 V c.a. și 415 V c.a. și 50 ms la 125 V c.c. PM5320 este echipat cu un ecran LCD grafic monocrom cu o rezoluție de 128 x 128 pixeli, ceea ce facilitează citirea datelor de măsurare. Rata sa de eșantionare este de 64 eșantioane/ciclu, ceea ce permite măsurători de înaltă precizie. Domeniul de curent de măsurare este de 5-8500 mA, în timp ce măsurarea tensiunii poate fi efectuată între 35-760 V c.a. între faze și 20-440 V c.a. între fază și neutru. Dispozitivul are o precizie de măsurare remarcabilă: ±0,5% pentru energia activă, ±2% pentru energia reactivă, ±0,5% pentru puterea activă, ±0,5% pentru puterea aparentă, frecvență ±0,05%, factor de putere ±0,5, curent ±0,5%, tensiune ±0,5%, energie aparentă ±0,5%, putere reactivă ±2%. Dispozitivul aparține clasei 0,5S de precizie a măsurării energiei active, conform standardului IEC 62053-22. Opțiunile sale de comunicare includ Modbus TCP/IP cu o viteză de 10/100 Mbit/s și izolație de 2500 V, precum și protocolul BACnet IP. Portul său de comunicare este accesibil printr-o conexiune Ethernet. Capacitățile de înregistrare a datelor includ jurnale de întreținere, jurnale de alarmă, valori minime/maxime ale valorilor instantanee, jurnale de evenimente, marcaje temporale și jurnale de date. Capacitatea sa de memorie este de 256 kB, suficientă pentru stocarea tuturor datelor importante.
Date tehnice ale contorului de energie PowerLogic PM5320
Caracteristici cheie
Familia de produse: PowerLogic
Denumirea produsului: PowerLogic PM5000
Denumirea scurtă a dispozitivului: PM5320
Tipul produsului: Contor de energie
Informații suplimentare
Analiza calității energiei: până la armonica 31
Aplicația dispozitivului: Tarifare multiplă, Monitorizare putere
Tipuri de măsurare: Curent, Tensiune, Frecvență, Factor de putere, Energie, Putere activă și reactivă
Tensiune de alimentare: 90...450 V AC 45...65 Hz, 100...300 V CC
Frecvența rețelei: 50 Hz, 60 Hz
Curent nominal [In]: 1 A, 5 A
Tipuri de rețea: 1P + N, 3P + N, 3P
Consum maxim de energie: 11 VA la 415 V
Caracteristici de afișare și măsurare
Tip afișaj: LCD grafic monocrom
Rezoluție afișaj: 128 x 128 pixeli
Rată de eșantionare: 64 eșantioane/ciclu
Domeniu de măsurare a curentului: 5...8500 mA
Tip intrare analogică: Tensiune (impedanță 5 MOhm), Curent (impedanță <= 0,3 mOhm)
Domeniu de măsurare tensiune: 35...760 V c.a. 45...65 Hz între faze, 20...440 V c.a. 45...65 Hz între fază și neutru
Domeniu de măsurare a frecvenței: 45...65 Hz
Precizia măsurării
Energie activă: +/- 0,5 %
Energie reactivă: +/- 2 %
Putere activă: +/- 0,5 %
Putere aparentă: +/- 0,5 %
Frecvență: +/- 0,05%
Factor de putere: +/- 0,5
Curent: +/- 0,5%
Tensiune: +/- 0,5%
Clasă de precizie: Clasa 0,5S energie activă conform IEC 62053-22
Comunicare și date
Număr de intrări și ieșiri: 2 intrări digitale, 2 ieșiri digitale
Protocol port de comunicare: Modbus TCP/IP la 10/100 Mbit/s, izolare 2500 V, BACnet IP
Port de comunicare: ETHERNET
Capacitate memorie: 256 kB
Caracteristici fizice
Conexiune - blocuri terminale: Circuit de tensiune: bloc terminal cu șurub, Circuit de control: bloc terminal cu șurub, Transformator de curent: bloc terminal cu șurub, Circuit de intrare/ieșire: bloc terminal cu șurub, Ieșire releu: bloc terminal cu șurub, Rețea Ethernet: conector RJ45
Metodă de montare: Montare încastrată
Suport de montare: Cadru
Lățime: 96 mm
Adâncime: 72 mm
Înălțime: 96 mm
Caracteristici de mediu
Grad de protecție IP: IP54 afișaj: conform IEC 60529, IP30 panou posterior: conform IEC 60529
Umiditate relativă: 5...95 % la 50 °C, fără condensare
Grad de poluare: 2
Temperatură ambiantă de funcționare: -25...70 °C măsurare, -20...70 °C afișaj, -25...-20 °C (cu performanță redusă) afișaj
Temperatură ambiantă de depozitare: -40...85 °C
Altitudine de funcționare: 2000 m CAT III, 3000 m CAT II
Standarde și certificări
Standarde: IEC 62053-22:2020, EN 50470-1, IEC 60529, IEC 61557-12:2015, UL 61010-1, EN 50470-3, IEC 62053-24, IEC 62053-23:2020, IEC 62052-11:2020, IEC 62052-31:2015 Certificări de produs: CE conform IEC 61010-1, CULus conform UL 61010-1
