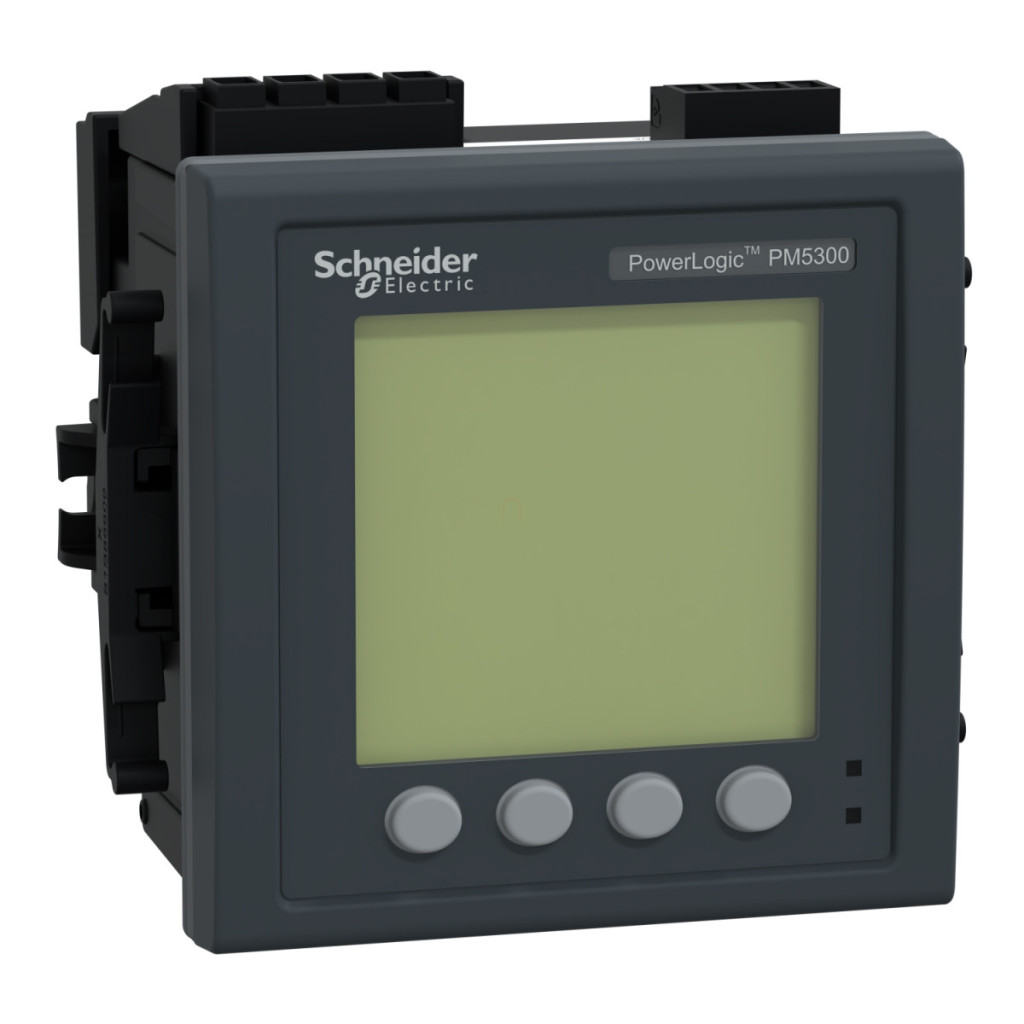

Schneider Electric PowerLogic PM5330 este un contor de energie profesional care oferă performanțe remarcabile în sistemele industriale și comerciale de monitorizare a energiei. Acest model face parte din familia de produse PowerLogic PM5000, special concepută pentru măsurarea detaliată și precisă a consumului de energie, permițând utilizatorilor să optimizeze consumul de energie și să controleze eficient costurile. O caracteristică cheie a contorului de energie PM5330 este capacitatea sa avansată de analiză armonică, care permite măsurători până la a 31-a armonică, oferindu-vă o imagine detaliată a calității rețelei electrice. Dispozitivul are o memorie de 256 kB, care asigură înregistrarea și stocarea datelor măsurate, inclusiv jurnale de întreținere, marcaje temporale, jurnale de alarmă, jurnale de date, precum și valori minime/maxime ale valorilor instantanee și jurnale de evenimente. Cele 2 intrări digitale și 2 ieșiri digitale încorporate, precum și 35 de funcții de alarmă diferite, permit o utilizare extrem de versatilă. PowerLogic PM5330 are o gamă largă de capacități de măsurare, inclusiv curent, tensiune, frecvență, factor de putere, energie și măsurarea puterii active și reactive. Dispozitivul oferă măsurători deosebit de precise: precizia măsurării energiei active este de ±0,5%, îndeplinind cerințele IEC 62053-22 Clasa 0,5S. Oferă o precizie de ±2% pentru măsurarea energiei reactive. În ceea ce privește intervalele de măsurare, curentul poate fi între 5 și 8500 mA, tensiunea între faze poate fi între 35 și 760 V CA, iar între fază și neutru poate fi între 20 și 400 V CA, cu un interval de frecvență de 45-65 Hz. În ceea ce privește opțiunile de comunicare, PM5330 utilizează protocoalele Modbus RTU și ASCII printr-o interfață RS485, cu viteze de 9,6, 19,2 și 38,4 kbaud, cu paritate pară/impară sau fără paritate, conexiune cu 2 fire și izolație de 2500 V. Acest dispozitiv poate fi utilizat în mai multe tipuri de rețele: sisteme trifazate + neutru, trifazate sau monofazate + neutru. Afișajul este un ecran LCD grafic monocrom de 128x128 pixeli, care oferă informații ușor de citit. Frecvența de eșantionare este de 64 eșantioane/ciclu, ceea ce permite o măsurare precisă. Contorul de energie PowerLogic PM5330 poate fi alimentat cu 90-450 V c.a. 45-65 Hz sau 100-300 V c.c., ceea ce îl face potrivit pentru utilizare în aproape orice mediu industrial. Consumul maxim de energie este de 11 VA la 415 V. Cu un panou frontal cu clasă de protecție IP54 și un panou posterior cu clasă de protecție IP30, dispozitivul poate fi utilizat într-un interval larg de temperaturi de funcționare (-25...70 °C) și este operațional la altitudini de până la 2000 de metri deasupra nivelului mării (CAT III) sau 3000 de metri (CAT II). Dispozitivul măsoară 96 mm x 96 mm x 72 mm (lățime x înălțime x adâncime), fiind ușor de instalat într-o decupare standard a panoului de instrumente, și cântărește doar 430 g.
Seria Schneider Electric PM5000 - METSEPM5330 - Contoar de energie PM5330, RS 485 (Modbus), memorie, 2DI / 2DO / 2 ieșiri releu, alarme, 100-415 V CA date tehnice
Caracteristici cheie
Familia de produse: PowerLogic
Denumirea produsului: PowerLogic PM5000
Denumire scurtă a produsului: PM5330
Tipul produsului sau al componentei: Contor de energie
Informații suplimentare
Analiza calității energiei: până la armonica 31
Aplicație dispozitiv: Monitorizare putere, tarifare multiplă
Tip măsurare: Curent, tensiune, frecvență, factor de putere, energie, putere activă și reactivă
Tensiune de alimentare: 90...450 V c.a. 45...65 Hz, 100...300 V c.c. Frecvența rețelei: 50 Hz, 60 Hz Curent nominal [In]: 1 A, 5 A
Tip rețea: 3P + N, 3P, 1P + N
Consum maxim de energie: 11 VA la 415 V
Timp de punte: 80 ms la 120 V c.a. tipic, 100 ms la 230 V c.a. tipic, 100 ms la 415 V c.a. tipic, 50 ms la 125 V c.c. tipic
Afișaj și interfață
Tip afișaj: LCD grafic monocrom
Rezoluție afișaj: 128 x 128 pixeli
Rată de eșantionare: 64 eșantioane/ciclu
Caracteristici de măsurare
Curent de măsurare: 5...8500 mA
Tip intrare analogică: Tensiune (impedanță 5 MOhm), Curent (impedanță <= 0,3 mOhm)
Tensiune de măsurare: 35...760 V c.a. 45...65 Hz între faze, 20...400 V c.a. 45...65 Hz între fază și neutru
Domeniu de măsurare a frecvenței: 45...65 Hz
Număr de intrări: 2 digitale
Precizie de măsurare
Energie activă: +/- 0,5 %
Energie reactivă: +/- 2 %
Putere activă: +/- 0,5 %
Putere aparentă: +/- 0,5 %
Frecvență: +/- 0,05%
Factor de putere: +/- 0,5
Curent: +/- 0,5%
Tensiune: +/- 0,5%
Energie aparentă: +/- 0,5 %
Putere reactivă: +/- 2 %
Clasa de precizie
0,5S energie activă conform IEC 62053-22
Comunicare și înregistrare date
Număr de ieșiri: 2 relee, 2 digitale
Informații afișate: Tarif (4)
Protocol port de comunicare: Modbus RTU și ASCII 9,6, 19,2 și 38,4 kbaud par/impar sau niciunul - 2 fire, izolație 2500 V, JBUS
Suport port de comunicație: RS485
Înregistrare date: Jurnale de întreținere, marcaje temporale, jurnale de alarmă, jurnale de date, valori minime/maxime ale valorilor instantanee, jurnale de evenimente
Capacitate de memorie: 256 kB
Caracteristici fizice
Conexiuni - terminale: Circuit de tensiune: bloc terminal cu șurub 4, Circuit de control: bloc terminal cu șurub 2, Transformator de curent: bloc terminal cu șurub 6, Circuit de intrare/ieșire: bloc terminal cu șurub 6, Ieșire releu: bloc terminal cu șurub 4, Rețea Ethernet: conector RJ45
Metodă de montare: Încastrată
Suport de montare: Sistem cu cadru
Standarde și certificări
Certificări produs: CE conform cu IEC 61010-1, CULus conform cu UL 61010-1
Dimensiuni și greutate
Lățime: 96 mm
Adâncime: 72 mm
Înălțime: 96 mm
Greutate netă: 430 g
Caracteristici de mediu
Grad de protecție IP: IP54 afișaj: conform standardului IEC 60529, IP30 panou posterior: conform standardului IEC 60529
Umiditate relativă: 5...95 % la 50 °C, fără condensare
Grad de poluare: 2
Temperatura ambiantă în timpul funcționării: -25...70 °C măsurare
Temperatura ambiantă în timpul depozitării: -40...85 °C
Altitudine de funcționare: 2000 m CAT III, 3000 m CAT II
