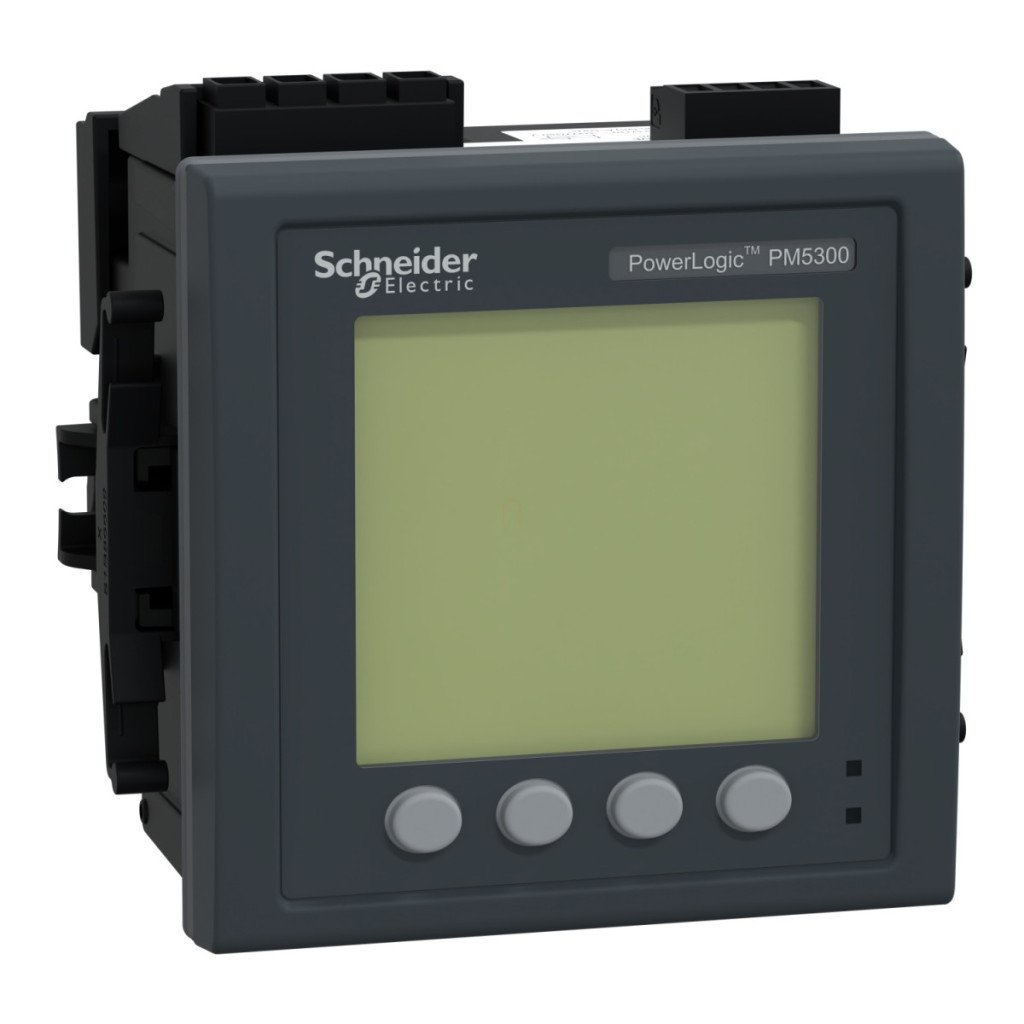

Seria Schneider Electric PM5000 - METSEPM5331 -PM5331 Contor de energie, MID, RS 485 (Modbus), memorie, 2DI / 2DO / 2 ieșiri releu, alarme, 100-415 V AC date tehnice
Caracteristici generale
Familia de produse: PowerLogic
Denumirea produsului: PowerLogic PM5000
Denumire scurtă a dispozitivului: PM5331
Tipul produsului sau al componentei: Contor de energie
Caracteristici suplimentare
Analiza calității energiei: Până la armonica 31
Aplicație dispozitiv: Monitorizare putere, Tarife multiple
Tip de măsurare: Curent, tensiune, frecvență, factor de putere, energie, putere activă și reactivă
Tensiune de alimentare: 90...450 V c.a. 45...65 Hz, 100...300 V c.c.
Frecvența rețelei: 50 Hz, 60 Hz
Curent nominal: 1 A, 5 A
Tip rețea: 1P + N, 3P, 3P + N
Consum maxim de energie: 11 VA la 415 V
Timp de punte în cazul unei întreruperi de curent: 80 ms la 120 V c.a. tipic, 100 ms la 230 V c.a. tipic, 100 ms la 415 V c.a. tipic, 50 ms la 125 V c.c. tipic
Tip afișaj: LCD grafic monocrom
Rezoluție afișaj: 128 x 128 pixeli
Rată de eșantionare: 64 eșantioane/ciclu
Curent măsurabil: 5...8500 mA
Tip intrare analogică: Tensiune (impedanță 5 MOhm), Curent (impedanță <= 0,3 mOhm)
Tensiune măsurabilă: 35...760 V CA 45...65 Hz între faze, 20...400 V CA 45...65 Hz între fază și neutru
Domeniu de măsurare a frecvenței: 45...65 Hz
Număr de intrări: 2 digitale
Precizie de măsurare
Energie activă: +/- 0,5 %
Energie reactivă: +/- 2 %
Putere activă: +/- 0,5 %
Putere aparentă: +/- 0,5 %
Frecvență: +/- 0,05%
Factor de putere: +/- 0,5
Curent: +/- 0,5%
Tensiune: +/- 0,5%
Energie aparentă: +/- 0,5 %
Putere reactivă: +/- 2 %
Clasa de precizie
Clasa 0,5S energie activă conform IEC 62053-22
Comunicare și înregistrare date
Număr de ieșiri: 2 relee, 2 digitale
Informații afișate: Tarif (4)
Protocol port de comunicare: Modbus RTU și ASCII 9,6, 19,2 și 38,4 kbaud par/impar sau niciunul - 2 fire, izolație 2500 V, JBUS
Suport port de comunicație: RS485
Înregistrarea datelor: Jurnale de alarmă, Valori instantanee min/max, Jurnale de date, Marcaje temporale, Jurnale de întreținere, Jurnale de evenimente
Capacitate memorie: 256 kB
Caracteristici fizice
Racorduri - conectori: Circuit de tensiune: bloc terminal cu șurub 4, Circuit de control: bloc terminal cu șurub 2, Transformator de curent: bloc terminal cu șurub 6, Circuit de intrare/ieșire: bloc de borne cu șurub 6, Ieșire releu: bloc de borne cu șurub 4, Rețea Ethernet: conector RJ45
Metodă de montare: Încastrată
Suport de montare: Sistem de rame
Lățime: 96 mm
Adâncime: 72 mm
Înălțime: 96 mm
Condiții de mediu
Nivel de protecție IP: IP54 Afișaj: Conform IEC 60529, IP30 Panou posterior: Conform IEC 60529
Umiditate relativă: 5...95 % la 50 °C, fără condensare
Grad de poluare: 2
Temperatură ambiantă de funcționare: -25...70 °C contor, -20...70 °C afișaj, -25...-20 °C (cu performanță redusă) afișaj
Temperatură ambiantă de depozitare: -40...85 °C
Altitudine de funcționare: 2000 m CAT III, 3000 m CAT II
