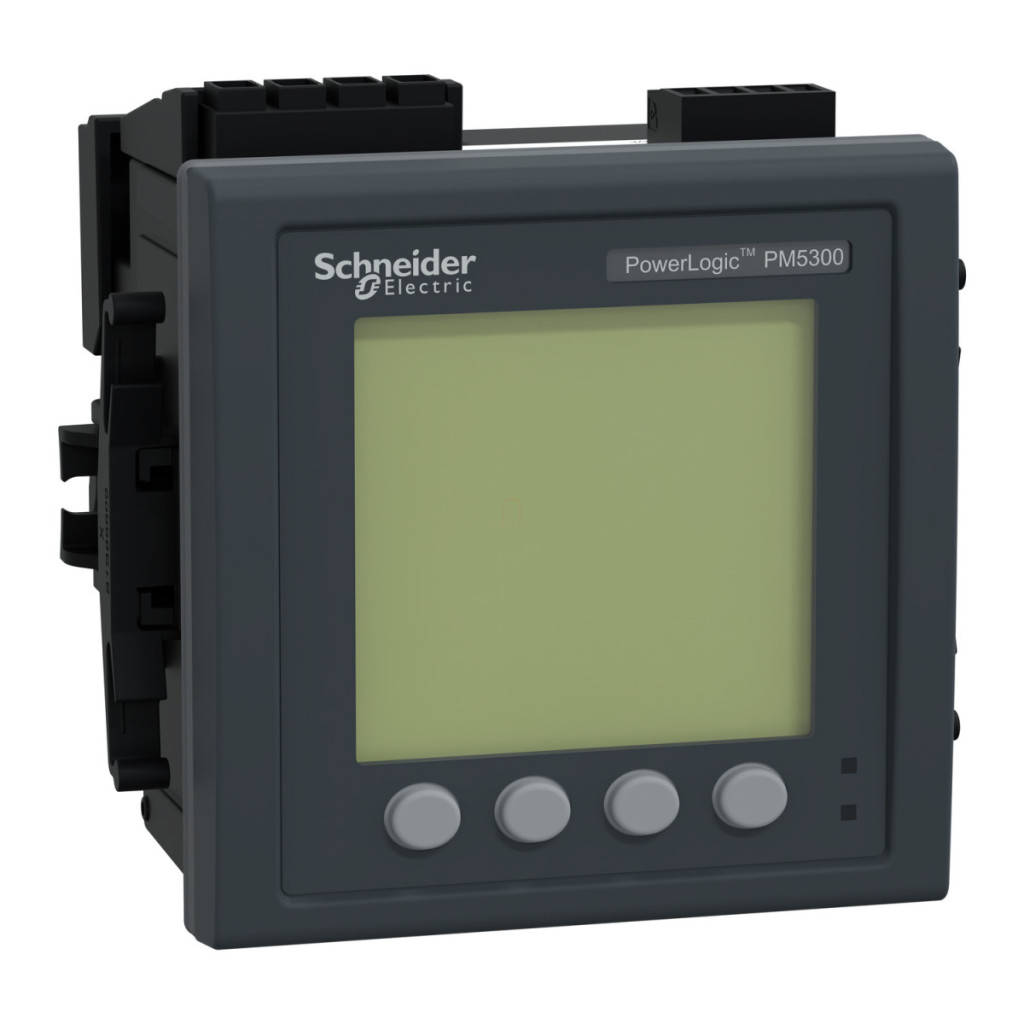

Schneider Electric PowerLogic PM5340 este un contor de energie avansat, care oferă o soluție excelentă pentru monitorizarea precisă a consumului de energie în clădirile moderne și în instalațiile industriale. Acest contor din seria PowerLogic PM5000 asigură monitorizarea și optimizarea eficientă a rețelelor electrice, cu o precizie remarcabilă și funcționalități bogate. Contorul de energie PM5340 are o conexiune Ethernet, care permite integrarea perfectă în orice sistem de gestionare a clădirilor sau a energiei. Dispozitivul este capabil să efectueze analize de calitate până la armonica 31, ceea ce este extrem de util pentru detectarea și prevenirea problemelor de rețea. Memoria încorporată de 256 KB poate fi utilizată pentru înregistrarea diverselor date, evenimente, alarme și valori de măsurare. Dispozitivul are 2 intrări digitale și 2 ieșiri digitale și permite 35 de setări diferite de alarmă. Dispozitivul, identificat prin numărul de produs METSEPM5340, poate fi utilizat în aplicații cu tarife multiple și pentru monitorizarea generală a energiei. PM5340 poate măsura o serie de parametri electrici importanți, inclusiv tensiune, curent, frecvență, factor de putere, energie și putere activă și reactivă. Precizia măsurătorilor este remarcabilă: ±0,5% pentru energia activă, ±2% pentru energia reactivă, ±0,5% pentru puterea activă și aparentă, ±0,05% pentru frecvență, ±0,5% pentru factorul de putere, ±0,5% pentru curent și tensiune, ±0,5% pentru energia aparentă și ±2% pentru puterea reactivă. Dispozitivul aparține clasei de precizie 0,5S pentru măsurarea energiei active conform IEC 62053-22. PM5340 este disponibil în versiuni cu curent nominal de 5A și 1A. Dispozitivul poate funcționa într-un interval de tensiune de alimentare de 90-450 V c.a. (45-65 Hz) sau 100-300 V c.c., suportă frecvențe de rețea de 50 Hz și 60 Hz, precum și diverse configurații de rețea: 3P (trifazat), 1P + N (monofazat cu neutru) și 3P + N (trifazat cu neutru). Consumul maxim de energie este de numai 11 VA la 415 V. Intervalul de măsurare este între 35-760 V c.a. între faze și 20-400 V c.a. între fază și neutru, în timp ce pentru măsurarea curentului este între 5-9000 mA. Dispozitivul funcționează la o rată de eșantionare de 64 eșantioane/ciclu și menține funcționarea până la 400 ms în cazul unei căderi de tensiune la 230 V AC. PM5340 are un afișaj LCD grafic monocrom cu o rezoluție de 128x128 pixeli, care afișează, printre altele, informații despre cele patru tarife. Utilizează Modbus TCP/IP ca protocol de comunicare la o viteză de 10/100 Mbit/s (cu izolare de 2500 V) și acceptă, de asemenea, BACnet IP. Dispozitivul este capabil să înregistreze date, să înregistreze alarme și evenimente, să marcheze ora, să stocheze valorile minime/maxime ale valorilor instantanee și să păstreze jurnale de întreținere. Dispozitivul este încastrat, montabil pe cadru, cu dimensiuni de 96 mm lățime, 96 mm înălțime și 72 mm adâncime și o greutate de 430 g.
Seria Schneider Electric PM5000 - Date tehnice METSEPM5340
Caracteristici generale
Denumirea produsului: PowerLogic PM5000
Denumirea scurtă a dispozitivului: PM5340
Tipul produsului: Contor de energie
Parametri tehnici
Analiza calității energiei: Până la armonica 31
Aplicația dispozitivului: Tarifare multiplă, monitorizare a puterii
Tipuri de măsurători: Curent, tensiune, frecvență, factor de putere, energie, putere activă și reactivă
Tensiune de alimentare: 90...450 V c.a. 45...65 Hz, 100...300 V c.c.
Frecvența rețelei: 50 Hz, 60 Hz
Curent nominal: 1 A, 5 A
Tip rețea: 3P, 1P + N, 3P + N
Consum maxim de putere: 11 VA (la 415 V)
Timp de punte: 100 ms tipic la 120 V c.a., 400 ms tipic la 230 V c.a., 50 ms tipic la 125 V c.c.
Caracteristici de afișare și măsurare
Tip afișaj: LCD grafic monocrom
Rezoluție afișaj: 128 x 128 pixeli
Rată de eșantionare: 64 eșantioane/ciclu
Domeniu de măsurare a curentului: 5...9000 mA
Tip intrare analogică: Tensiune (impedanță 10 MOhm), Curent (impedanță <= 0,3 mOhm)
Domeniu de măsurare a tensiunii: 35...760 V c.a. 45...65 Hz între faze, 20...400 V c.a. 45...65 Hz între fază și neutru
Domeniu de măsurare a frecvenței: 45...65 Hz
Intrări și ieșiri
Număr de intrări: 2 digitale
Număr de ieșiri: 2 relee, 2 digitale
Precizie de măsurare
Energie activă: +/- 0,5 %
Energie reactivă: +/- 2 %
Putere activă: +/- 0,5 %
Putere aparentă: +/- 0,5 %
Frecvență: +/- 0,05%
Factor de putere: +/- 0,5
Curent: +/- 0,5%
Tensiune: +/- 0,5%
Energie aparentă: +/- 0,5 %
Putere reactivă: +/- 2 %
Comunicare
Protocol port de comunicare: Modbus TCP/IP 10/100 Mbit/s, izolație 2500 V, BACnet IP
Port de comunicare: ETHERNET
Înregistrarea datelor
Funcții de înregistrare a datelor: Jurnale de date, Jurnale de alarme, Marcaj temporal, Jurnale de evenimente, Valori minime/maxime ale valorilor instantanee, Jurnale de întreținere
Capacitate memorie: 256 kB
Caracteristici fizice și condiții de mediu
Puncte de conectare: Circuit de tensiune: bloc terminal cu șurub 4, Circuit de control: bloc terminal cu șurub 2, Transformator de curent: bloc terminal cu șurub 6, Circuit de intrare/ieșire: bloc terminal cu șurub 6, Ieșire releu: bloc terminal cu șurub 4, Rețea Ethernet: conector RJ45
Metodă de montare: Încastrată
Suport de montare: Cadru
Lățime: 96 mm
Adâncime: 72 mm
Înălțime: 96 mm
Grad de protecție IP: afișaj IP51, panou posterior IP30 (conform IEC 60529)
Umiditate relativă: 5...95 % la 50 °C, fără condensare
Temperatură de funcționare: -25...70 °C dispozitiv de măsurare, -20...70 °C afișaj, -25...-20 °C (cu performanță redusă) afișaj
Temperatură de depozitare: -40...85 °C
Altitudine de funcționare: <= 3000 m
