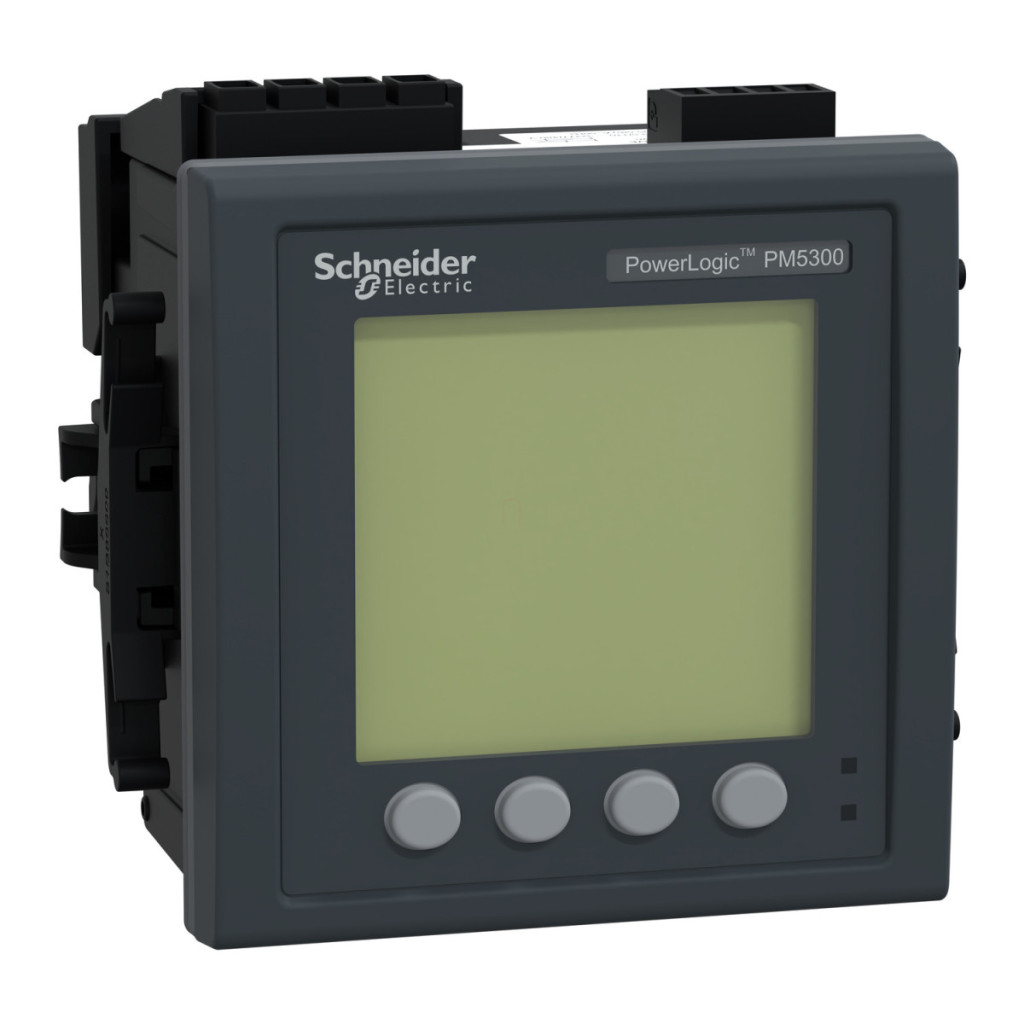

Contorul de energie Schneider Electric PowerLogic PM5341 este un dispozitiv avansat de monitorizare a energiei, care oferă o soluție ideală pentru sarcini complexe de măsurare și analiză a consumului de energie. Acest dispozitiv face parte din seria PowerLogic PM5000 și are o serie de caracteristici inovatoare care permit monitorizarea precisă și optimizarea performanței rețelei electrice. Contorul de energie PowerLogic PM5341 se mândrește cu o precizie de măsurare remarcabilă, care respectă clasa de măsurare a energiei active 0,5S conform standardului IEC 62053-22. Dispozitivul măsoară energia activă, tensiunea, curentul, puterea aparentă, puterea activă și energia aparentă cu o precizie de ±0,5%. Energia și puterea reactivă sunt măsurate cu o precizie de ±2%, în timp ce precizia măsurării frecvenței este remarcabilă, de ±0,05%. Factorul de putere poate fi măsurat cu o precizie de ±0,5. Dispozitivul de măsurare este, de asemenea, capabil să analizeze calitatea energiei până la armonica 31, ceea ce oferă o oportunitate excelentă de a identifica și rezolva problemele de rețea. Dispozitivul de măsurare METSEPM5341 are capacități avansate de comunicare. Acesta acceptă protocolul Modbus TCP/IP la 10/100 Mbit/s cu izolare de 2500 V și protocolul BACnet IP prin interfața Ethernet. Memoria încorporată de 256 kB poate fi utilizată pentru diverse funcții de colectare a datelor, inclusiv jurnale de alarmă, marcaje de timp, valori minime/maxime ale valorilor instantanee, jurnale de evenimente, jurnale de întreținere și jurnale de date. Dispozitivul are 2 intrări și ieșiri digitale, precum și 2 ieșiri de releu și poate gestiona până la 35 de alarme diferite. Dispozitivul are, de asemenea, o funcție multi-tarifară care permite gestionarea a până la 4 tarife diferite, contribuind la optimizarea costurilor energetice. Contorul de energie PM5341 poate funcționa cu o tensiune de alimentare de 90-450 V c.a. (45-65 Hz) sau 100-300 V c.c. și poate fi utilizat în diverse configurații de rețea, inclusiv rețele 1P+N, 3P+N și 3P. Dispozitivul are un curent nominal de 5 A sau 1 A și un interval de măsurare de 5-8500 mA. Intervalul de măsurare a tensiunii este de 35-760 V c.a. între faze și 20-400 V c.a. între fază și neutru. Dispozitivul măsoară 96 x 96 mm, are o adâncime de 72 mm, are un design încastrat și cântărește doar 430 g. Ecranul LCD grafic monocrom are o rezoluție de 128 x 128 pixeli și o rată de eșantionare de 64 eșantioane/ciclu. Dispozitivul de măsurare funcționează într-un interval larg de temperaturi: contorul de la -25 la +70 °C, afișajul de la -20 la +70 °C, iar în cazuri speciale, afișajul poate fi utilizat și de la -25 la -20 °C, cu performanțe reduse. Nivelul de protecție IP este IP54 pentru afișaj și IP30 pentru panoul din spate, în conformitate cu IEC 60529.
Specificații tehnice PowerLogic PM5341
Caracteristici generale
Familia de produse: PowerLogic
Denumirea produsului: PowerLogic PM5000
Denumire scurtă: PM5341
Tipul produsului sau al componentei: Contor de energie
Caracteristici suplimentare
Analiza calității energiei: până la armonica 31
Aplicația dispozitivului: Monitorizarea energiei, multitarifară
Tip de măsurare: Curent, tensiune, frecvență, factor de putere, energie, putere activă și reactivă
Tensiune de alimentare: 90...450 V c.a. 45...65 Hz, 100...300 V CC
Frecvența rețelei: 50 Hz, 60 Hz
Curent nominal [In]: 5 A, 1 A
Tip rețea: 1P + N, 3P + N, 3P
Consum maxim de energie: 11 VA la 415 V
Timp de punte
80 ms 120 V c.a. tipic
100 ms 230 V c.a. tipic
100 ms 415 V c.a. tipic
50 ms la 125 V c.c. tipic
Caracteristici de afișare și măsurare
Tip afișaj: LCD grafic monocrom
Rezoluție afișaj: 128 x 128 pixeli
Rată de eșantionare: 64 eșantioane/ciclu
Curent de măsurare: 5...8500 mA
Tip intrare analogică: Tensiune (impedanță 10 MOhm), Curent (impedanță <= 0,3 mOhm)
Tensiune de măsurare: 35...760 V c.a. între faze 45...65 Hz, 20...400 V c.a. între fază și neutru 45...65 Hz între faze și neutru
Domeniu de măsurare a frecvenței: 45...65 Hz
Intrări și ieșiri
Număr de intrări: 2 digitale
Număr de ieșiri: 2 relee, 2 digitale
Precizie de măsurare
Energie activă: +/- 0,5 %
Energie reactivă: +/- 2 %
Putere activă: +/- 0,5 %
Putere aparentă: +/- 0,5 %
Frecvență: +/- 0,05 %
Factor de putere: +/- 0,5
Curent: +/- 0,5 %
Tensiune: +/- 0,5 %
Energie aparentă: +/- 0,5% Putere reactivă: +/- 2% Clasa de precizie Clasa 0,5S energie activă conform IEC 62053-22 Comunicare Protocol port de comunicare: Modbus TCP/IP la 10/100 Mbit/s, izolație 2500 V; BACnet IP
Suport port de comunicare: ETHERNET
Înregistrarea datelor
Informații înregistrate: Jurnale de alarmă, Marcaje temporale, Valori minime/maxime ale valorilor instantanee, Jurnale de evenimente, Jurnale de întreținere, Jurnale de date
Capacitate memorie: 256 kB
Conexiuni - terminale
Circuit de tensiune: bloc terminal cu șurub 4
Circuit de control: bloc terminal cu șurub 2
Transformator de curent: bloc terminal cu șurub 6
Circuit de intrare/ieșire: bloc terminal cu șurub 6
Ieșire releu: bloc terminal cu șurub 4
Rețea Ethernet: Conector RJ45
Montare
Metodă de montare: Montare încastrată
Suport de montare: Cadru
Standarde și certificări
Standarde: IEC 60529, UL 61010-1, IEC 61557-12:2015, IEC 62053-24, IEC 62053-22:2020, EN 50470-3, EN 50470-1, IEC 62053-23:2020, IEC 62052-11:2020, IEC 62052-31:2015
Certificări de produs: CE conform IEC 61010-1, CULus conform UL 61010-1, MID conform EN 50470-1, MID conform EN 50470-3
Dimensiuni
Lățime: 96 mm
Adâncime: 72 mm
Înălțime: 96 mm
Caracteristici de mediu
Grad de protecție IP: afișaj IP54 (conform IEC 60529), IP30 spate (conform IEC 60529)
Umiditate relativă: 5...95 % la 50 °C, fără condens
Grad de poluare: 2
Temperatura ambiantă în timpul funcționării: -25...70 °C măsurare, -20...70 °C afișaj, -25...-20 °C (cu performanță redusă) afișaj
Temperatură ambiantă pentru depozitare: -40...85 °C Altitudine de funcționare: 2000 m CAT III, 3000 m CAT II
