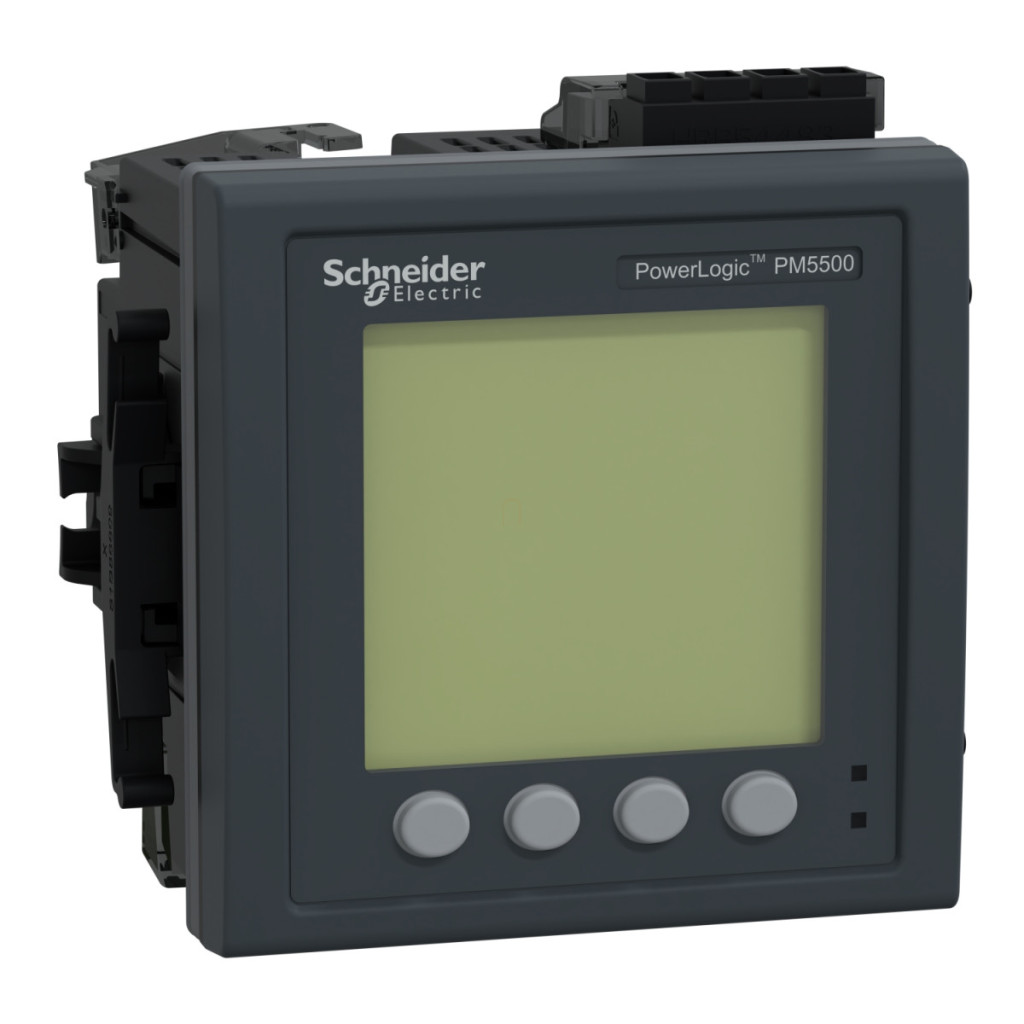

Contorul de energie Schneider Electric PowerLogic PM5560 este un dispozitiv avansat de monitorizare a energiei, care oferă o soluție excelentă pentru urmărirea cu precizie a consumului de energie în instalațiile industriale și comerciale moderne. Acest contor versatil face parte din seria PowerLogic PM5000, care furnizează date de măsurare fiabile și precise pentru o gestionare eficientă a energiei. Modelul PM5560 se remarcă prin capacitățile sale de analiză a calității energiei electrice la nivel înalt, care permit examinarea armonicelor până la a 63-a armonică. Aceasta este o caracteristică extrem de utilă în medii în care calitatea rețelei este esențială. Dispozitivul măsoară curentul neutru și calculează curentul de împământare, oferind o imagine completă a stării rețelei. Dispozitivul este compatibil cu o varietate de configurații de rețea, inclusiv sisteme trifazate + neutru, trifazate și monofazate + neutru, permițând integrarea acestuia în aproape orice rețea electrică. Contorul de energie PM5560 are capacități de măsurare cuprinzătoare: măsoară curentul, tensiunea, frecvența, factorul de putere, energia și puterea activă și reactivă. Precizia măsurătorilor este remarcabilă - 0,2% pentru măsurarea energiei active, în conformitate cu standardul IEC 62053-22 Clasa 0,2S. Precizia măsurării tensiunii este de ±0,1%, precizia măsurării curentului este de ±0,15%, iar precizia măsurării frecvenței este de ±0,05%. Dispozitivul are 4 intrări digitale și 2 ieșiri digitale, oferind opțiuni flexibile de control și monitorizare. Dispozitivul are o capacitate de memorie încorporată de 1,1 MB, care permite stocarea jurnalelor de evenimente, jurnalelor de întreținere, valorilor minime/maxime, jurnalelor de date și jurnalelor de alarmă, toate cu marcaje de timp. În ceea ce privește opțiunile de comunicare, PowerLogic PM5560 se distinge de concurenții săi. Are două porturi Ethernet care acceptă protocolul Modbus TCP/IP (la 10/100 Mbit/s, cu izolare de 2500 V), precum și protocoalele BACnet IP și DNP3 peste Ethernet. În plus, are o conexiune RS485 care permite comunicarea Modbus RTU și ASCII la viteze de 9,6, 19,2 și 38,4 kbaud. Dispozitivul are o funcție excelentă de gateway care permite conversia Ethernet/serial. Serviciile web includ notificarea alarmelor prin e-mail, diagnosticarea prin pagini web predefinite, funcția de server web și vizualizarea datelor în timp real. Serviciile Ethernet includ client SNTP și trap-uri SNMP. Dispozitivul METSEPM5560 poate gestiona 8 tarife diferite, ceea ce este avantajos în sistemele de facturare a energiei cu mai multe zone.
Seria Schneider Electric PM5000 - METSEPM5560 - Contoar de energie PM5560, Modbus și Ethernet, memorie, 4 DI / 2 DO, alarme, 100-480 V CA date tehnice
Caracteristici de bază
Familia de produse: PowerLogic
Denumirea produsului: PowerLogic PM5000
Denumire scurtă a dispozitivului: PM5560
Tipul produsului sau al componentei: Contor de energie
Caracteristici suplimentare
Analiza calității energiei: până la armonica 63
Tip de măsurare: Curent neutru măsurat, curent de împământare calculat
Aplicație dispozitiv: Gateway, măsurare WAGES, măsurare putere, tarifare multiplă
Tipuri de măsurare: Curent, tensiune, frecvență, factor de putere, energie, putere activă și reactivă
Tensiune de alimentare: 100...300 V CC, 90...528 V CA 45...65 Hz
Frecvența rețelei: 50 Hz, 60 Hz
Curent nominal: 1 A, 5 A
Tipul rețelei: 3P + N, 3P, 1P + N
Consum maxim de energie: 16 VA la 480 V
Timp de punte: 35 ms la 120 V c.a. tipic, 129 ms la 230 V c.a. tipic, 50 ms la 125 V c.c. tipic
Afișare și gestionare date
Tip afișaj: LCD retroiluminat
Rezoluție afișaj: 128 x 128 pixeli
Rată de eșantionare: 128 eșantioane/ciclu
Caracteristici de măsurare
Curent de măsurare: 50...10000 mA
Tip intrare analogică: Tensiune (impedanță 5 MOhm), curent (impedanță <= 0,3 mOhm)
Tensiune de măsurare: 20...400 V c.a. 45...65 Hz între fază și neutru, 20...828 V c.a. 45...65 Hz între faze
Domeniu de măsurare a frecvenței: 45...65 Hz Număr de intrări: 4 digitale Precizie de măsurare Putere aparentă: +/- 0,5% Frecvență: +/- 0,05% Energie activă: +/- 0,2% Energie reactivă: +/- 1% +/- 0,05 %
Energie activă: +/- 0,2 %
Energie reactivă: +/- 1 %
Putere activă: +/- 0,2 %
Tensiune: +/- 0,1%
Factor de putere: +/- 0,005
Curent: +/- 0,15%
Putere reactivă: +/- 1%
Clasă de precizie: Clasa 0,2S energie activă conform IEC 62053-22
Comunicare
Număr de ieșiri: 2 digitale
Informații afișate:Tarif (8)
Protocol port de comunicare: Modbus RTU și ASCII 9,6, 19,2 și 38,4 kbaud, par/impar sau niciunul - 2 fire, izolație 2500 V, JBUS, Modbus TCP/IP 10/100 Mbit/s, izolație 2500 V, Ethernet Modbus TCP/IP în lanț, BACnet IP, DNP3 peste Ethernet
Suport port de comunicație: RS485, ETHERNET
Gateway de comunicare: Ethernet/serial
Caracteristici fizice
Lățime: 96 mm
Adâncime: 72 mm
Înălțime: 96 mm
Greutate netă: 450 g
Caracteristici de mediu
Protecție IP: afișaj IP54, IP30 panou posterior
Umiditate relativă: 5...95 % la 50 °C, fără condens
Grad de poluare: 2
Temperatură ambiantă de funcționare: -25...70 °C Temperatura ambiantă de depozitare: -40...85 °C Altitudine de funcționare: <= 3000 m
