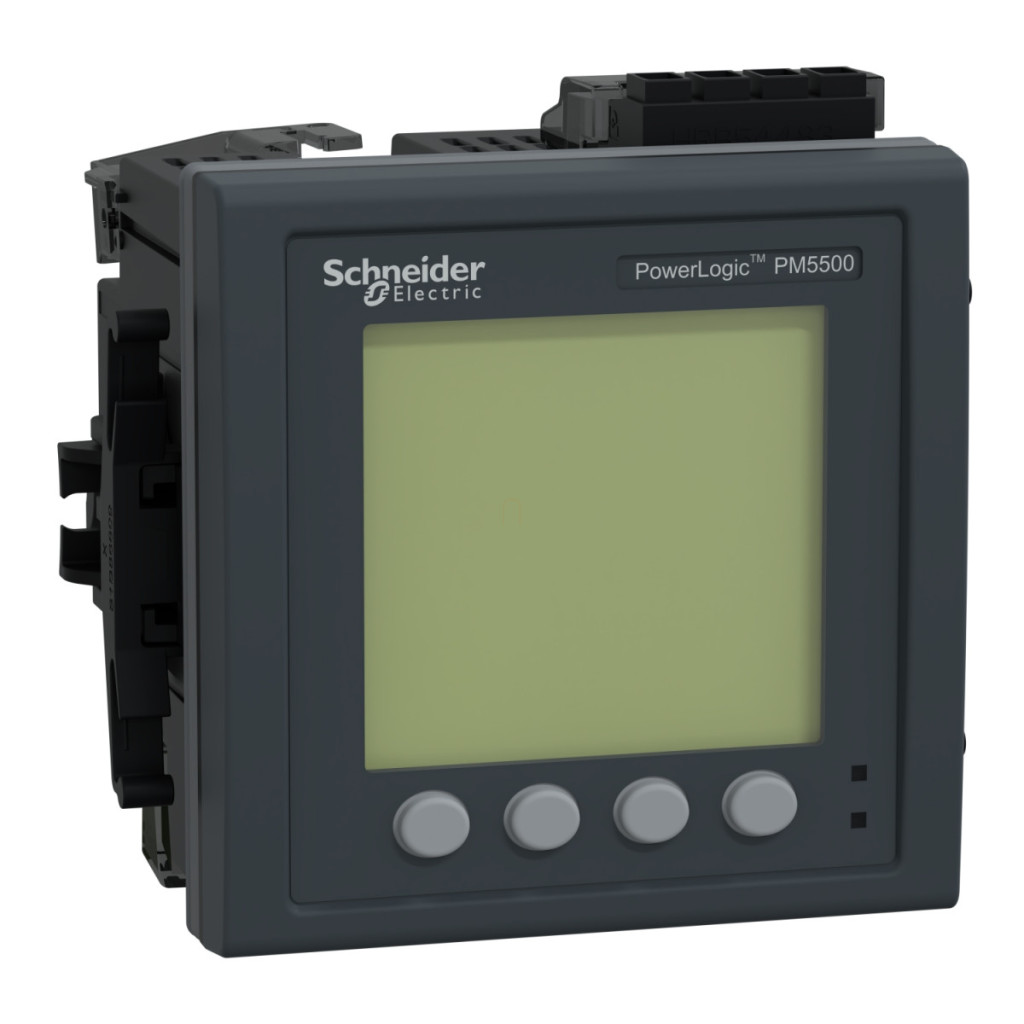

PowerLogic PM5561 este un contor de energie extrem de avansat din seria PM5000 de la Schneider Electric, care oferă monitorizare profesională a energiei și o analiză excelentă a calității energiei. Acest dispozitiv este soluția perfectă pentru utilizatorii care au nevoie de date detaliate de monitorizare a energiei și doresc să optimizeze consumul de energie al instalației lor. Contorul de energie PM5561 are o serie de caracteristici remarcabile, una dintre cele mai importante fiind analiza calității energiei până la armonica 63. Acest lucru permite investigarea și analiza detaliată a problemelor de rețea. Dispozitivul are o memorie internă de 1,1 MB, care oferă spațiu de stocare pentru jurnale de întreținere, jurnale de date, jurnale de alarme, jurnale de evenimente și valori minime/maxime ale valorilor instantanee cu marcaje de timp. Dispozitivul are 4 intrări digitale și 2 ieșiri digitale și poate fi configurat pentru 52 de alarme diferite. Instrumentul METSEPM5561 este certificat MID (Directiva privind instrumentele de măsurare), ceea ce garantează precizia și fiabilitatea măsurătorilor în conformitate cu reglementările europene. Opțiunile sale de comunicare sunt extrem de versatile: două porturi Ethernet cu protocol Modbus TCP/IP, care acceptă topologia daisy-chain, și un port RS485 pentru protocoalele Modbus RTU și ASCII. Această flexibilitate permite integrarea ușoară a dispozitivului în sistemele existente. De asemenea, acceptă protocoalele BACnet IP și DNP3 peste Ethernet. PM5561 dispune, de asemenea, de o funcție de server web care trimite notificări de alarmă prin e-mail și permite vizualizarea datelor și diagnosticarea în timp real prin pagini web predefinite. Serviciile SNMP-Traps și SNTP client extind și mai mult capacitățile rețelei. Contorul de energie PowerLogic PM5561 oferă o precizie excepțională: 0,2% în măsurarea energiei active (clasa 0,2S conform IEC 62053-22), 0,05% în măsurarea frecvenței, 0,1% în măsurarea tensiunii, 0,15% în măsurarea curentului, Măsurarea factorului de putere 0,005 și măsurarea puterii active 0,2%. Dispozitivul este capabil să măsoare curentul neutru și curentul de împământare calculat și acceptă măsurarea multi-tarifară, măsurarea WAGES (apă, aer, gaz, electricitate, abur) și funcționalitatea gateway. Parametrii de măsurare includ curentul, tensiunea, frecvența, factorul de putere, energia și puterea activă și reactivă. Dispozitivul are o gamă de tensiune de alimentare extrem de flexibilă: 100-300 V CC sau 90-528 V CA (45-65 Hz). Intervalul de tensiune de măsurare este de 20-400 V c.a. între fază și neutru și de 20-828 V c.a. între faze (în intervalul de frecvență 45-65 Hz). Curentul nominal este de 1 A sau 5 A, iar intervalul de măsurare este de 50-10000 mA. Dispozitivul poate fi utilizat în rețele trifazate, trifazate + neutru și monofazate + neutru. PowerLogic PM5561 are un ecran LCD retroiluminat de 128x128 pixeli, care oferă date ușor de citit. Rata de eșantionare este de 128 eșantioane/ciclu, ceea ce permite o măsurare detaliată și precisă.
Date tehnice PowerLogic PM5561
Caracteristici generale
Familia de produse: PowerLogic
Denumirea produsului: PowerLogic PM5000
Denumire scurtă a dispozitivului: PM5561
Tipul produsului sau al componentei: Contor de energie
Caracteristici suplimentare
Analiza calității energiei: până la armonica 63
Tip de măsurare: Curent neutru măsurat, Curent de împământare calculat
Aplicație dispozitiv: Tarifare multiplă, Măsurare WAGES, Gateway, Monitorizare putere
Tip de măsurare: Curent, Tensiune, Frecvență, Factor de putere, Energie, Putere activă și reactivă
Tensiune de alimentare: 100...300 V CC, 90...528 V CA 45...65 Hz
Frecvența rețelei: 50 Hz, 60 Hz
Curent nominal [In]: 1 A, 5 A
Tip rețea: 3P, 3P + N, 1P + N
Consum maxim de putere în VA: 16 VA la 480 V
Timp de punte: 35 ms la 120 V c.a. tipic, 129 ms la 230 V c.a. tipic, 50 ms la 125 V c.c. tipic
Afișare și eșantionare
Tip afișaj: LCD cu iluminare din spate
Rezoluție afișaj: 128 x 128 pixeli
Rată de eșantionare: 128 eșantioane/ciclu
Caracteristici de măsurare
Curent de măsurare: 50…10000 mA
Tip intrare analogică: Tensiune (impedanță 5 MOhm), Curent (impedanță <= 0,3 mOhm)
Tensiune de măsurare: 20…400 V CA 45...65 Hz între fază și neutru, 20…828 V CA 45...65 Hz între faze
Domeniu de măsurare a frecvenței: 45…65 Hz
Număr de intrări: 4 digitale
Precizia măsurării
Putere aparentă: +/- 0,5 %
Frecvență: +/- 0,05 %
Energie activă: +/- 0,2%
Energie reactivă: +/- 1%
Putere activă: +/- 0,2%
Tensiune: +/- 0,1%
Factor de putere: +/- 0,005
Curent: +/- 0,15%
Putere reactivă: +/- 1%
Comunicare
Protocol port de comunicare: Modbus RTU și ASCII 9,6, viteză 19,2 și 38,4 kbaud, par/impar sau niciunul - 2 fire, izolație 2500 V, JBUS, Modbus TCP/IP 10/100 Mbit/s, izolație 2500 V, Ethernet Modbus TCP/IP în lanț, BACnet IP, DNP3 peste Ethernet
Suport port de comunicare: RS485, ETHERNET
Gateway de comunicare: Ethernet/serial
Înregistrarea datelor și servicii web
Înregistrarea datelor: Jurnale de întreținere, Jurnale de date, Jurnale de alarme, Jurnale de evenimente, Valori instantanee min/max, Marcă temporală
Capacitate memorie: 1,1 MB
Servicii web: Notificare alarmă prin e-mail, server web, diagnosticare utilizând pagini web predefinite, vizualizare date în timp real
Serviciu Ethernet: capcane SNMP, client SNTP
Caracteristici fizice
Adâncime: 72 mm
Lățime: 96 mm
Înălțime: 96 mm
Greutate netă: 450 g
Metodă de montare: Încastrată
Suport de montare: Sistem de cadre
Conexiuni - terminale
Circuit de tensiune: bloc terminal cu șurub 4
Circuit de control: bloc terminal cu șurub 2
Transformator de curent: bloc terminal cu șurub 6
Conexiune RS485: bloc de borne cu șurub 4
Intrare digitală: bloc de borne cu șurub 8
Ieșire digitală: bloc de borne cu șurub 4
Rețea Ethernet: conector RJ45 2
Caracteristici de mediu
Grad de protecție IP: IP54 afișaj: conform IEC 60529, IP30 panou posterior: conform IEC 60529
Umiditate relativă: 5…95 % fără condensare la 50 °C
Grad de poluare: 2
Temperatură ambiantă de funcționare: -25…70 °C
Temperatură ambiantă de depozitare: -40…85 °C Altitudine de funcționare: <= 3000 m Certificate Standarde: IEC 60529, EN 50470-1, UL 61010-1, IEC 62053-24, EN 50470-3, IEC 62053-22:2020, IEC 61557-12:2015, ANSI C12.20, IEC 62053-23:2020, IEC 62052-11:2020, IEC 62052-31:2015 Certificări de produs: CE conform IEC 61010-1, CULus conform UL 61010-1, MID conform EN 50470-1, MID conform EN 50470-3
