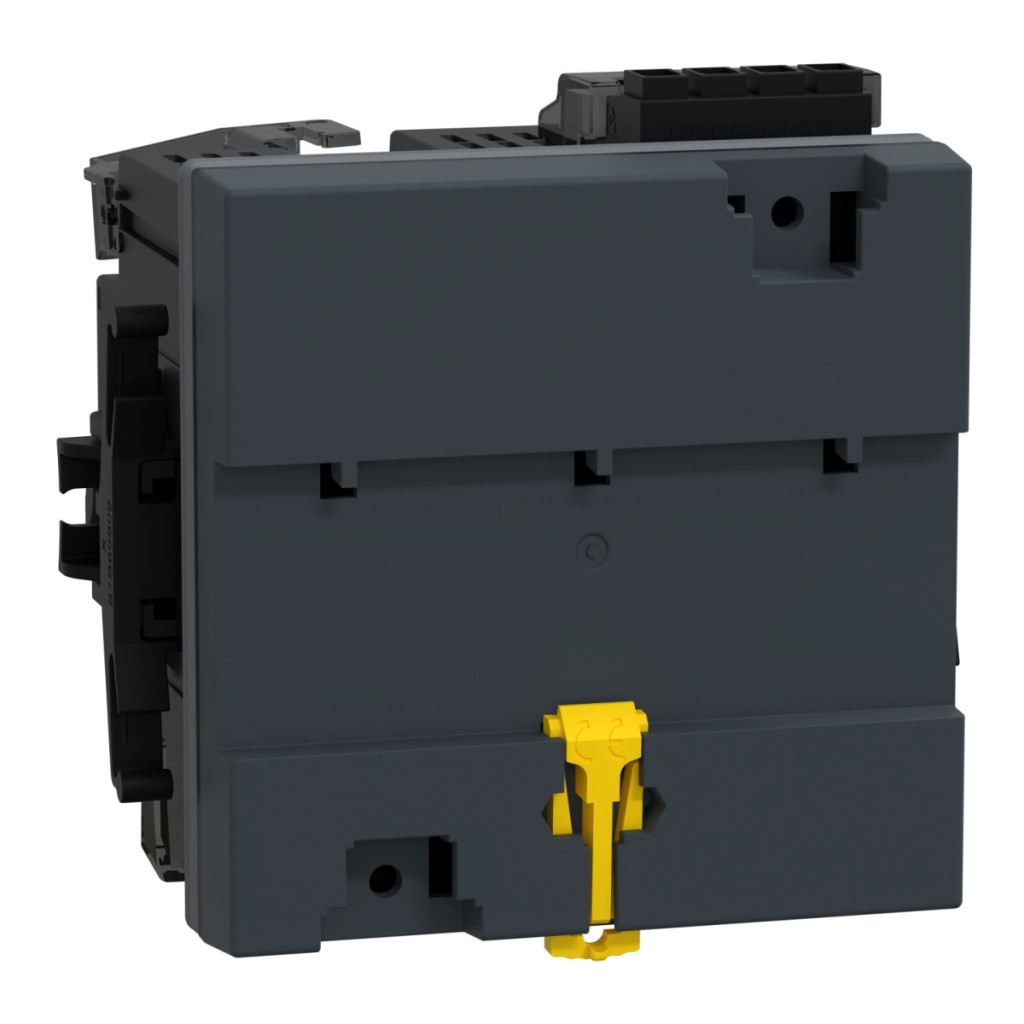

Schneider Electric PowerLogic PM5563 este un contor de energie extrem de avansat, care oferă o soluție excelentă pentru sarcini complexe de monitorizare a energiei în instalații industriale și comerciale. Acest dispozitiv fără afișaj, care poate fi montat pe șină DIN, este alegerea ideală pentru cei care doresc să-și optimizeze consumul și costurile de energie prin monitorizare la distanță. Ca parte a seriei PowerLogic PM5000, modelul PM5563 oferă funcționalități remarcabile. Este capabil să măsoare în mod cuprinzător energia electrică, inclusiv monitorizarea precisă a tensiunii, curentului, frecvenței, factorului de putere, energiei și puterii active și reactive. Dispozitivul poate analiza calitatea energiei electrice din rețea până la armonica 63, oferind o imagine detaliată a stării rețelei electrice. Datorită curentului neutru măsurat și curentului de împământare calculat, acesta oferă o imagine cuprinzătoare asupra funcționării sistemului. Dispozitivul este deosebit de util pentru monitorizarea puterii, măsurarea WAGES (apă, aer, gaz, electricitate, abur) și are, de asemenea, o funcție de gateway și măsurare multi-tarifară. Parametrii tehnici ai PM5563 sunt impresionanți: poate fi utilizat cu o tensiune de alimentare de 100-300 V CC sau 90-528 V CA, într-un interval de frecvență de rețea de 45-65 Hz. Curentul nominal poate fi de 1A sau 5A și este compatibil cu diferite tipuri de rețele: 1P+N, 3P sau 3P+N. Dispozitivul funcționează la o rată de eșantionare de 128 eșantioane/ciclu, ceea ce permite o măsurare extrem de precisă. Precizia sa de măsurare este, de asemenea, remarcabilă: ±0,5% pentru puterea aparentă, ±0,05% pentru frecvență, ±0,2% pentru energia activă, ±1% pentru energia reactivă, ±0,2% pentru puterea activă, ±0,1% pentru tensiune, ±0,005 pentru factorul de putere, ±0,15% pentru curent și ±1% pentru puterea reactivă. Dispozitivul aparține clasei de precizie a energiei active 0.2S, conform standardului IEC 62053-22. În ceea ce privește opțiunile de comunicare, PM5563 are două porturi Ethernet și acceptă o serie de protocoale: Modbus RTU și ASCII (la 9,6, 19,2 și 38,4 kbaud), JBUS, Modbus TCP/IP (10/100 Mbit/s), Ethernet Modbus TCP/IP daisy chain, BACnet IP și DNP3 peste Ethernet. Porturile RS485 și Ethernet au izolare de 2500 V. Dispozitivul are, de asemenea, o funcție de gateway care permite comunicarea Ethernet/serială. PowerLogic PM5563 are dimensiuni compacte: 96 mm lățime, 96 mm înălțime și 72 mm adâncime, cu o greutate netă de numai 450 g. Este echipat cu 4 intrări digitale și 2 ieșiri digitale, ceea ce îl face flexibil pentru integrarea în diverse sisteme de automatizare și control. Dispozitivul are o capacitate de memorie de 1,1 MB, ceea ce îi permite să stocheze jurnale de întreținere, jurnale de evenimente, jurnale de alarme și jurnale de date, precum și să înregistreze valorile minime/maxime ale valorilor instantanee cu marcaj temporal. Serviciile web includ notificarea alarmelor prin e-mail, diagnosticarea prin pagini web predefinite, funcția de server web și vizualizarea datelor în timp real. Serviciile Ethernet includ trap-uri SNMP și client SNTP.
Seria Schneider Electric PM5000 - METSEPM5563 -PM5563 Contor de energie, fără afișaj (DIN), Modbus și Ethernet, memorie, 4 DI / 2 DO, alarme, 100-480 V CA date tehnice
Caracteristici generale
Familia de produse: PowerLogic
Denumirea produsului: PowerLogic PM5000
Denumire scurtă a dispozitivului: PM5563
Tipul produsului sau al componentei: Contor de energie
Caracteristici suplimentare
Analiza calității energiei: Până la armonica 63
Tip de măsurare: Curent neutru măsurat, curent de împământare calculat
Aplicație dispozitiv: Monitorizare putere, măsurare WAGES, gateway, tarifare multiplă
Tip de măsurare: Curent, tensiune, frecvență, Factor de putere, Energie, Putere activă și reactivă
Tensiune de alimentare: 100...300 V CC, 90...528 V CA 45...65 Hz
Frecvența rețelei: 60 Hz, 50 Hz
Curent nominal [In]: 5 A, 1 A
Tip rețea: 1P + N, 3P, 3P + N
Consum maxim de putere în VA: 16 VA la 480 V
Timp de întrerupere a alimentării: 35 ms la 120 V c.a. tipic, 129 ms la 230 V c.a. tipic, 50 ms la 125 V c.c. tipic
Caracteristici de afișare și măsurare
Tip afișaj: Fără afișaj
Rată de eșantionare: 128 eșantioane/ciclu
Curent de măsurare: 50...10000 mA
Tip intrare analogică: Tensiune (impedanță 5 MOhm), curent (impedanță <= 0,3 mOhm)
Tensiune de măsurare: 20...400 V c.a. 45...65 Hz între fază și neutru, 20...828 V c.a. 45...65 Hz între faze
Domeniu de măsurare a frecvenței: 45...65 Hz
Precizia măsurării
Număr de intrări: 4 digitale
Precizia măsurării: Putere aparentă +/- 0,5%, Frecvență +/- 0,05%, Energie activă +/- 0,2%, Energie reactivă +/- 1%, Putere activă +/- 0,2%, Tensiune +/- 0,1%, Factor de putere +/- 0,005, Curent +/- 0,15%, Putere reactivă +/- 1%
Clasa de precizie: Clasa 0.2S energie activă conform IEC 62053-22
Număr de ieșiri: 2 digitale
Informații afișate:Tarif (8)
Caracteristici de comunicare
Protocol port de comunicare: Modbus RTU și ASCII 9,6, 19,2 și 38,4 kbaud par/impar sau niciunul - 2 fire, izolație 2500 V, JBUS, Modbus TCP/IP 10/100 Mbit/s, izolație 2500 V, Ethernet Modbus TCP/IP daisy chain, BACnet IP, DNP3 peste Ethernet
Suport port de comunicație: RS485, ETHERNET
Gateway de comunicare: Ethernet/serial
Înregistrarea datelor și servicii web
Înregistrarea datelor: Jurnale de întreținere, Jurnale de evenimente, Jurnale de alarme, Marcaje temporale, Jurnale de date, Valori minime/maxime ale valorilor instantanee
Capacitate de memorie: 1,1 MB
Servicii web: Notificare alarmă prin e-mail, Diagnosticare prin pagini web predefinite, Server web, Vizualizare date în timp real
Serviciu Ethernet: Capcane SNMP, Client SNTP
Conexiuni și instalare
Conexiuni - terminale: Circuit de tensiune: bloc terminal cu șurub 4, Circuit de control: bloc terminal cu șurub 2, Transformator de curent: bloc terminal cu șurub 6, Legătură RS485: bloc terminal cu șurub 4, Intrare digitală: bloc terminal cu șurub 8, Ieșire digitală: bloc terminal cu șurub 4, Rețea Ethernet: conector RJ452
Metodă de montare: Clip-on
Bază de montare: Șină DIN
Standarde și certificări
Standarde: EN 50470-1, IEC 60529, IEC 62053-24, UL 61010-1, IEC 62053-22:2020, IEC 61557-12:2015, EN 50470-3, ANSI C12.20, IEC 62053-23:2020, IEC 62052-11:2020, IEC 62052-31:2015 Certificări de produs: Conformitate CE conform IEC 61010-1, conformitate CULus conform UL 61010-1, BTL Caracteristici fizice Lățime: 96 mm 96 mm
Adâncime: 72 mm
Înălțime: 96 mm
Greutate netă: 450 g
Caracteristici de mediu
Grad de protecție IP: IP54 afișaj: conform IEC 60529, IP30 panou posterior: conform IEC 60529
Umiditate relativă: 5...95% la 50 °C, fără condensare
Grad de poluare: 2
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C
Altitudine de funcționare: <= 3000 m
