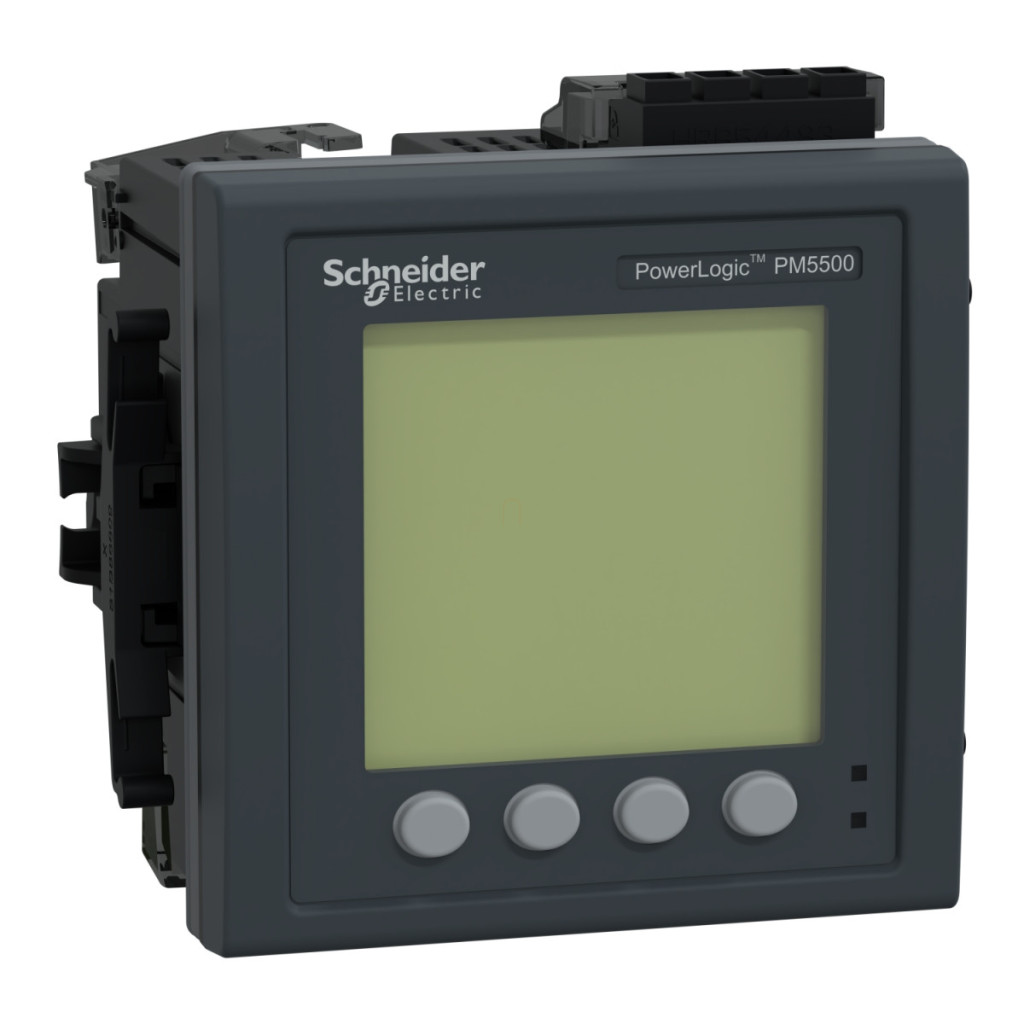

PowerLogic PM5570 este un dispozitiv complex de măsurare a performanței rețelei din familia de produse PowerLogic PM5000 de la Schneider Electric. Dispozitivul METSEPM5570 este potrivit pentru dezvoltarea de soluții complete de monitorizare a energiei în instalații industriale și comerciale, unde monitorizarea precisă a consumului de energie și analiza calității energiei sunt importante. Dispozitivul are capacități de măsurare extrem de detaliate, deoarece poate analiza parametrii de calitate ai rețelei electrice până la armonica 63. Funcțiile sale de măsurare includ tensiune, curent, frecvență, factor de putere, consum de energie și determinarea precisă a puterii active și reactive. Datele măsurate privind curentul neutru și curentul de împământare calculat pot fi deosebit de importante în aplicații în care detectarea timpurie a problemelor rețelei este esențială. Funcționalitatea gateway încorporată, măsurarea WAGES (apă, aer, gaz, electricitate, abur), monitorizarea puterii și capacitatea multi-tarifară extind și mai mult gama de aplicații. PowerLogic PM5570 are o sursă de alimentare extrem de flexibilă, funcționând în intervalul 100-300 V CC sau 90-528 V CA la o frecvență de rețea de 45-65 Hz. Dispozitivul are un curent nominal de 1A sau 5A și poate fi utilizat cu diferite tipuri de rețele (3P+N, 3P, 1P+N). Dispozitivul are un ecran LCD grafic monocrom cu o rezoluție de 128x128 pixeli, ceea ce facilitează citirea tuturor parametrilor importanți. Rata de eșantionare este de 128 eșantioane/ciclu, ceea ce permite măsurarea precisă chiar și în condiții de sarcină care se schimbă rapid. Precizia măsurării este remarcabilă: ±0,2% pentru energia activă, ceea ce corespunde clasei 0,2S conform IEC 62053-22. Precizia măsurării tensiunii este de ±0,1%, a curentului de ±0,15%, iar a factorului de putere de ±0,005. Dispozitivul are 2 intrări digitale și 2 analogice și 2 ieșiri digitale, care pot fi utilizate pentru a controla dispozitive externe sau pentru a efectua măsurători suplimentare. O caracteristică deosebit de utilă este reprezentată de cele 52 de alarme configurabile, care pot avertiza imediat în cazul unei funcționări anormale. PM5570 excelează și în ceea ce privește opțiunile de comunicare: 2 porturi Ethernet (pentru topologie în lanț) cu protocoale Modbus TCP/IP, BACnet IP și DNP3, precum și o interfață RS485 cu suport Modbus RTU și ASCII. Funcția de gateway de comunicare permite gateway-ul serial-Ethernet, permițând integrarea în sistemele existente. Capacitățile de înregistrare a datelor includ jurnalul de evenimente, jurnalul de întreținere, înregistrarea valorilor minime/maxime, jurnalele de date, jurnalele de alarmă și marcarea temporală. Capacitatea de memorie de 1,1 MB este suficientă pentru stocarea pe termen lung a datelor. Funcția de server web poate trimite notificări de alarmă prin e-mail și permite afișarea datelor în timp real din browserele standard, în timp ce clientul SNTP și trap-urile SNMP oferă opțiuni suplimentare de integrare în rețea. Dimensiunile fizice ale dispozitivului sunt 96 mm lățime, 96 mm înălțime și 72 mm adâncime, ceea ce reprezintă o dimensiune standard pentru instrumentele de panou. Este instalat într-un design încastrat montat într-un cadru. PM5570 are o temperatură de funcționare cuprinsă între -25 °C și +70 °C, o temperatură de depozitare cuprinsă între -40 °C și +85 °C și poate fi utilizat la altitudini de până la 3000 de metri deasupra nivelului mării. Panoul frontal are un grad de protecție IP54, în timp ce panoul din spate are un grad de protecție IP30 conform IEC 60529. Umiditatea relativă poate fi de 5-95% la 50 °C fără condens. Dispozitivul este certificat CE și CULus și respectă o serie de standarde internaționale, inclusiv IEC 61557-12:2015, IEC 62053-22:2020, IEC 62053-24, IEC 60529, EN 50470-1, UL 61010-1, IEC 62053-23:2020, IEC 62052-11:2020, IEC 62052-31:2015.
Seria Schneider Electric PM5000 - METSEPM5570 -PM5570, contor de energie montat pe panou, WC+SS, DNP3.0, I/O digital, date tehnice intrare analogică
Caracteristici cheie
Seria: PowerLogic
Denumirea produsului: PowerLogic PM5000
Denumire scurtă a dispozitivului: PM5570
Tipul produsului: Contor de putere
Caracteristici suplimentare
Analiza calității energiei: până la armonica 63
Tip de măsurare: Curent neutru măsurat, Curent de împământare calculat
Aplicație dispozitiv: Gateway, Măsurare WAGES, Monitorizare putere, Tarif multiplu
Tip de măsurare: Curent, Tensiune, Frecvență, Factor de putere, Energie, Putere activă și reactivă
Tensiune de alimentare: 100...300 V CC, 90...528 V CA 45...65 Hz
Frecvența rețelei: 60 Hz, 50 Hz
Curent nominal [In]: 1 A, 5 A
Tip rețea: 3P + N, 3P, 1P + N
Consum maxim de putere în VA: 16 VA la 480 V
Timp de menținere: 35 ms la 120 V c.a. tipic, 129 ms la 230 V c.a. tipic, 50 ms la 125 V c.c. tipic
Afișaj
Tip afișaj: LCD grafic monocrom
Rezoluție afișaj: 128 x 128 pixeli
Specificații tehnice
Rată de eșantionare: 128 eșantioane/ciclu
Curent de măsurare: 50...10000 mA
Tip intrare analogică: Tensiune (impedanță 5 MOhm), Curent (impedanță <= 0,3 mOhm)
Tensiune de măsurare: 20...400 V CA 45...65 Hz între fază și neutru, 20...828 V CA 45...65 Hz între faze
Domeniu de măsurare a frecvenței: 45...65 Hz Număr de intrări: 2 digitale, 2 analogice Precizie de măsurare Putere aparentă: +/- 0,5% Frecvență: +/- 0,05% Energie activă: +/- 0,2% Energie reactivă: +/- 1% +/- 0,05%
Energie activă: +/- 0,2%
Energie reactivă: +/- 1%
Putere activă: +/- 0,2%
Tensiune: +/- 0,1%
Factor de putere: +/- 0,005
Curent: +/- 0,15%
Putere reactivă: +/- 1%
Clasă de precizie: Clasa 0,2S energie activă conform IEC 62053-22
Comunicare
Număr de ieșiri: 2 digitale
Informații afișate:Tarif (8) Protocol port de comunicare: Modbus RTU și ASCII 9,6, 19,2 și 38,4 kbaud impar/par sau niciunul - 2 fire, izolație 2500 V, JBUS, Modbus TCP/IP 10/100 Mbit/s, izolație 2500 V, Ethernet Modbus TCP/IP daisy chain, BACnet IP, DNP3 peste Ethernet
Suport port de comunicare: RS485, ETHERNET
Gateway de comunicare: Ethernet/serial
Înregistrarea datelor și servicii web
Înregistrarea datelor: Jurnale de evenimente, Jurnale de întreținere, Valori instantanee min/max, Jurnale de date, Jurnale de alarme, Marcaj temporal
Capacitate memorie: 1,1 MB
Servicii web: Notificare alarmă prin e-mail, Server web, Diagnosticare prin pagini web predefinite, Vizualizare date în timp real
Servicii Ethernet: Client SNTP, Trapuri SNMP
Conexiuni și instalare
Conexiuni - terminale: Circuit de tensiune: bloc terminal cu șurub 4, Circuit de control: bloc terminal cu șurub 2, Transformator de curent: bloc terminal cu șurub 6, Conexiune RS485: bloc terminal cu șurub 4, Intrare digitală: bloc terminal cu șurub 8, Ieșire digitală: bloc terminal cu șurub 4, Rețea Ethernet: conector RJ45 2
Metodă de montare: Montare încastrată
Suport de montare: Cadru
Standarde și certificări
Standarde: EN 50470-3, IEC 61557-12:2015, IEC 62053-22:2020, IEC 62053-24, IEC 60529, EN 50470-1, UL 61010-1, IEC 62053-23:2020, IEC 62052-11:2020, IEC 62052-31:2015
Certificări ale produsului: CE conform IEC 61010-1, CULus conform UL 61010-1
Caracteristici fizice
Lățime: 96 mm
Adâncime: 72 mm
Înălțime: 96 mm
Greutate netă: 450 g
Condiții de mediu
Grad de protecție IP: IP54 afișaj: conform IEC 60529, IP30 panou posterior: conform IEC 60529
Umiditate relativă: 5...95 % fără condensare la 50 °C
Grad de poluare: 2
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -40...85 °C
Altitudine de funcționare: <= 3000 m
