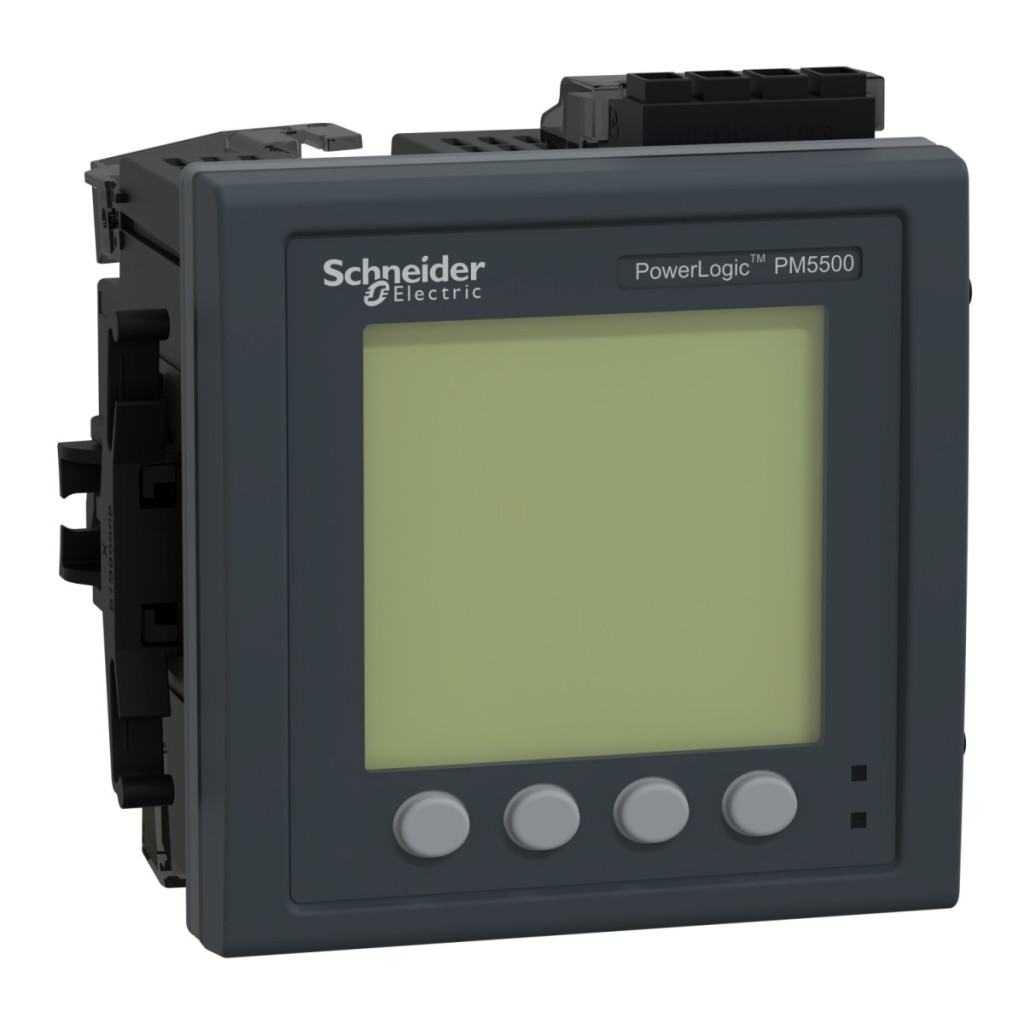

Seria Schneider Electric PM5000 - Date tehnice METSEPM5580
Date generale
Familia de produse: PowerLogic
Denumirea produsului: PowerLogic PM5000
Denumirea scurtă a dispozitivului: PM5580
Tipul produsului sau al componentei: Contor de energie
Caracteristici de măsurare
Analiza calității energiei: Până la armonica 63
Tipul de măsurare: Curent neutru măsurat, Curent de împământare calculat
Aplicație dispozitiv: Gateway, măsurare WAGES, monitorizare putere, tarifare multiplă
Tipuri de măsurare: Curent, tensiune, frecvență, Factor de putere, Energie, Putere activă și reactivă
Caracteristici electrice
Tensiune de alimentare: 24 V CC
Frecvență rețea: 50 Hz, 60 Hz
Curent nominal [In]: 1 A, 5 A
Tip rețea: 3P + N, 3P, 1P + N
Consum maxim de energie: 16 VA la 480 V
Timp de punte: 35 ms la 120 V c.a. tipic, 129 ms la 230 V c.a. tipic, 50 ms la 125 V c.c. tipic
Parametri de afișare și măsurare
Tip afișaj: LCD grafic monocrom
Rezoluție afișaj: 128 x 128 pixeli
Rată de eșantionare: 128 eșantioane/ciclu
Interval de curent de măsurare: 50...10000 mA
Tip intrare analogică: Tensiune (impedanță 5 MOhm), Curent (impedanță <= 0,3 mOhm)
Domeniu de măsurare tensiune: 20...400 V c.a. 45...65 Hz între fază și neutru, 20...828 V CA 45...65 Hz între faze
Domeniu de măsurare a frecvenței: 45...65 Hz
Precizie
Precizie de măsurare: Putere aparentă +/- 0,5%, Frecvență +/- 0,05%, Energie activă +/- 0,2%, Energie reactivă +/- 1%, Putere activă +/- 0,2%, Tensiune +/- 0,1%, Factor de putere +/- 0,005, Curent +/- 0,15%, Putere reactivă +/- 1%
Clasa de precizie: Clasa 0.2S energie activă conform IEC 62053-22
Intrări și ieșiri
Număr de intrări: 4 digitale
Număr de ieșiri: 2 digitale
Comunicare
Protocol port de comunicare: Modbus RTU și ASCII la 9,6, 19,2 și 38,4 kbaud cu paritate pară/impară sau fără paritate - 2 fire, izolație 2500 V, JBUS, Modbus TCP/IP 10/100 Mbit/s, izolație 2500 V, lanț Modbus TCP/IP Ethernet, BACnet IP, DNP3 peste Ethernet
Suport port de comunicare: RS485, ETHERNET
Gateway de comunicare: Ethernet/serial
Înregistrarea datelor și memoria
Înregistrarea datelor: Jurnale de evenimente, Jurnale de întreținere, Valori instantanee min/max, Jurnale de date, Jurnale de alarme, Marcare temporală
Capacitate memorie: 1,1 MB
Servicii web
Servicii web: Notificare alarmă prin e-mail, server web, Diagnosticare cu pagini web predefinite, Vizualizare date în timp real
Servicii Ethernet: Client SNTP, Trapuri SNMP
Conexiuni și instalare
Conexiuni - terminale: Circuit de tensiune: bloc terminal cu șurub 4, Circuit de control: bloc terminal cu șurub 2, Transformator de curent: bloc terminal cu șurub 6, Legătură RS485: bloc terminal cu șurub 4, Intrare digitală: bloc terminal cu șurub 8, Ieșire digitală: bloc terminal cu șurub 4, Rețea Ethernet: conector RJ45 2
Metodă de montare: Montare încastrată
Suport de montare: Cadru
Conformități și certificări
Standarde: EN 50470-3, IEC 61557-12:2015, IEC 62053-22:2020, IEC 62053-24, IEC 60529, EN 50470-1, UL 61010-1, IEC 62053-23:2020, IEC 62052-11:2020, IEC 62052-31:2015
Certificări ale produsului: Conformitate CE conform IEC 61010-1, conformitate CULus conform UL 61010-1
Caracteristici fizice
Lățime: 96 mm
Adâncime: 72 mm
Înălțime: 96 mm
Greutate netă: 450 g
Condiții de mediu
Grad de protecție IP: IP54 afișaj: conform IEC 60529, IP30 panou posterior: conform IEC 60529
Umiditate relativă: 5...95% la 50 °C, fără condensare
Grad de poluare: 2
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -40...85 °C
Altitudine de funcționare: <= 3000 m
