Contorul de energie Schneider Electric PowerLogic PM5650 este o componentă cheie a sistemelor moderne de monitorizare a energiei, dezvoltat pentru a măsura și analiza parametri energetici complecși pentru aplicații industriale și comerciale. Ca parte a seriei PowerLogic PM5000, acest contor combină măsurarea de înaltă precizie cu capacități avansate de comunicare, oferind o soluție ideală pentru optimizarea consumului de energie și monitorizarea calității rețelei. O caracteristică cheie a contorului de energie PM5650 este analiza armonică avansată, care poate analiza rețeaua până la a 63-a armonică. Acest lucru este deosebit de important în medii în care sunt prezente sarcini neliniare (cum ar fi iluminatul cu LED, convertoarele de frecvență, serverele), care pot distorsiona rețeaua. Funcția de captare a formei de undă a dispozitivului permite o analiză detaliată a tensiunii și curentului, în timp ce detectarea căderilor de tensiune și a supratensiunii ajută la identificarea potențialelor probleme înainte ca acestea să provoace daune grave. Capacitățile de măsurare precise ale PM5650 includ tensiunea, curentul, frecvența, factorul de putere, energia și puterea activă și reactivă. Precizia remarcabilă a dispozitivului, de clasa 0,2S, pentru măsurarea energiei active (conform IEC 62053-22) asigură date fiabile pentru calcularea precisă a costurilor energetice. Monitorizarea curentului neutru măsurat și a curentului de împământare calculat oferă informații suplimentare valoroase despre starea sistemului. Sistemul multi-tarif încorporat acceptă facturarea complexă a energiei, defalcată în diferite perioade. PM5650 este extrem de flexibil în ceea ce privește comunicarea: are două porturi Ethernet (cu protocoale Modbus TCP/IP, BACnet IP și DNP3) și conectivitate RS485 (cu suport Modbus RTU și ASCII). Funcția de gateway Ethernet/serial facilitează integrarea diferitelor sisteme de rețea. Dispozitivul are 4 intrări digitale și 2 ieșiri digitale care pot fi utilizate pentru numărarea impulsurilor, monitorizarea stării sau controlul. Memoria internă de 1,1 MB asigură stocarea fiabilă a evenimentelor, datelor de întreținere, valorilor minime/maxime, jurnalelor de date și jurnalelor de alarmă cu marcaje de timp. Contorul de energie PowerLogic PM5650 este ușor de instalat, având dimensiuni de 96 x 96 mm și adâncime de 72 mm, ceea ce permite montarea sa într-o decupare standard a panoului. Afișajul panoului frontal are protecție IP54, ceea ce îl face rezistent la praf și umiditate, în timp ce partea din spate a dispozitivului are protecție IP30. Dispozitivul funcționează fiabil într-un interval larg de temperaturi (-25 °C până la +70 °C) și poate fi instalat la altitudini de până la 3000 de metri deasupra nivelului mării. Ecranul LCD grafic monocrom (cu o rezoluție de 128 x 128 pixeli) oferă date ușor de citit, cu 8 opțiuni diferite de afișare a tarifelor. Dispozitivul METSEPM5650 are un server web încorporat, notificări de alertă prin e-mail și vizualizare a datelor în timp real, ceea ce sporește și mai mult confortul utilizatorului și opțiunile de integrare a sistemului.

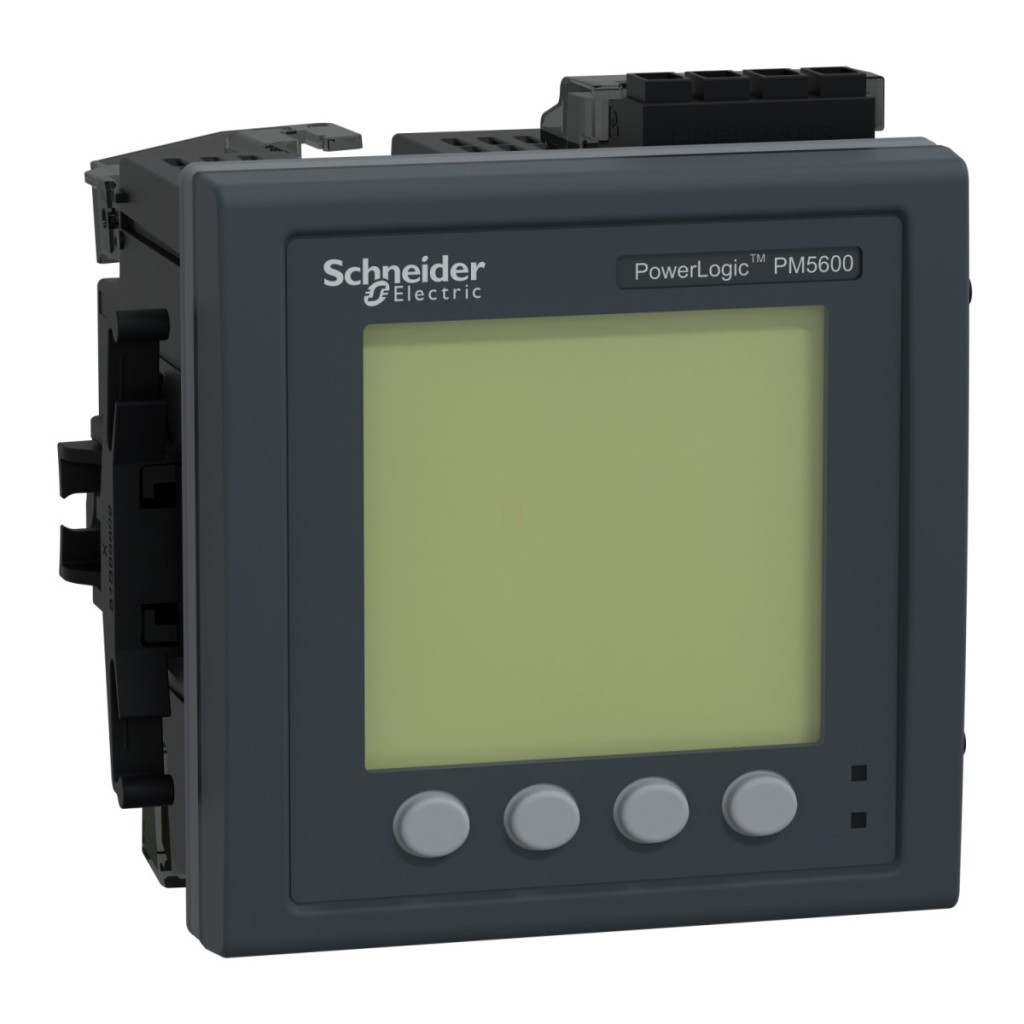

Seria Schneider Electric PM5000 - METSEPM5650 -PM5650, contor de energie montat pe panou, WC+SS, DNP3.0, date tehnice I/O digitale
Caracteristici cheie
Familia de produse: PowerLogic
Denumirea produsului: PowerLogic PM5000
Denumire scurtă a dispozitivului: PM5650
Tipul produsului: Contor de putere
Analiza calității energiei
Până la armonica 63
Înregistrarea formei de undă
Detectarea căderilor de tensiune și a supratensiunilor
Tipul de măsurare
Curent neutru măsurat
Curent de împământare calculat
Aplicația dispozitivului
Gateway
Măsurarea WAGES
Monitorizarea puterii
Tarife multiple
Parametri de măsurare
Curent
Tensiune
Frecvență
Factor de putere
Energie
Putere activă și reactivă
Tensiune de alimentare
100...300 V CC
90...528 V CA 45...65 Hz
Frecvența rețelei
60 Hz
50 Hz
Curent nominal [In]
1 A
5 A
Tip rețea
3P + N
3P
1P + N
Consum maxim de energie
16 VA la 480 V
Timp de punte în cazul unei întreruperi de curent
35 ms la 120 V c.a. tipic
129 ms la 230 V c.a. tipic
50 ms la 125 V c.c. tipic
Afișaj
LCD grafic monocrom
Rezoluție: 128 x 128 pixeli
Frecvență de eșantionare
128 eșantioane/ciclu
Curent de măsurare
50...10000 mA
Tip intrare analogică
Tensiune (impedanță 5 MOhm)
Curent (impedanță <= 0,3 mOhm)
Tensiune de măsurare
20...400 V c.a. 45...65 Hz între fază și neutru
20...828 V c.a. 45...65 Hz între faze
Domeniu de măsurare a frecvenței
45...65 Hz
Intrări și ieșiri
4 intrări digitale
2 ieșiri digitale
Precizie de măsurare
Putere aparentă +/- 0,5 %
Frecvență +/- 0,05 %
Energie activă +/- 0,2 %
Energie reactivă +/- 1 %
Putere activă +/- 0,2 %
Tensiune +/- 0,1 %
Factor de putere +/- 0,005
Curent +/- 0,15 %
Putere reactivă +/- 1 %
Clasă de precizie
Energie activă clasa 0,2S conform IEC 62053-22
Protocoale de comunicare
Modbus RTU și ASCII 9,6, viteză 19,2 și 38,4 kbaud, paritate pară/impară sau fără paritate - 2 fire, izolație 2500 V
JBUS
Modbus TCP/IP 10/100 Mbit/s, izolație 2500 V
Ethernet Modbus TCP/IP în lanț
BACnet IP
DNP3 prin Ethernet
Porturi de comunicare
RS485
ETHERNET
Gateway de comunicare
Ethernet/serial
Înregistrarea datelor
Jurnale de evenimente
Jurnale de întreținere
Valori instantanee min/max
Jurnale de date
Jurnale de alarme
Marcare temporală
Capacitate de memorie
1,1 MB
Servicii web
Notificare alarmă prin e-mail
Server web
Diagnosticare cu pagini web predefinite
Vizualizare date în timp real
Servicii Ethernet
Client SNTP
SNMP-Traps
Conexiuni
Circuit de tensiune: terminal cu șurub 4
Circuit de control: bloc terminal cu șurub 2
Transformator de putere: bloc terminal cu șurub 6
Conexiune RS485: bloc terminal cu șurub 4
Intrare digitală: bloc terminal cu șurub 8
Ieșire digitală: bloc terminal cu șurub 4
Rețea Ethernet: conector RJ45 2
Montare
Montare încastrată
Cadru
Caracteristici fizice
Lățime: 96 mm
Adâncime: 72 mm
Înălțime: 96 mm
Greutate netă: 450 g
Nivel de protecție
Afișaj IP54: conform IEC 60529
Panou posterior IP30: conform IEC 60529
Condiții de mediu
Umiditate relativă: 5...95 % la 50 °C, fără condensare
Grad de poluare: 2
Temperatură de funcționare: -25...70 °C
Temperatură de depozitare: -40...85 °C
Altitudine de funcționare: <= 3000 m
