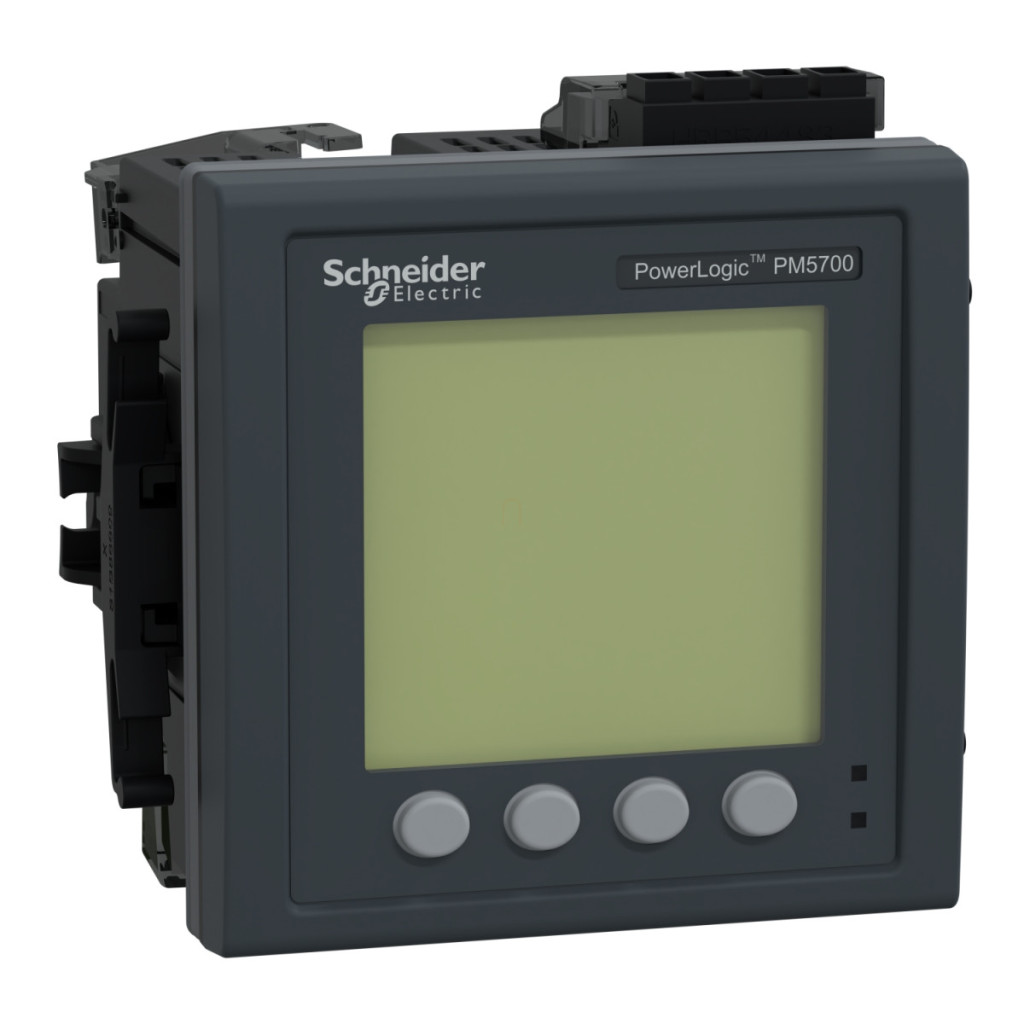

Schneider Electric PowerLogic PM5760 este un contor de energie de înaltă performanță care face parte din familia de produse PowerLogic PM5000. Acest dispozitiv de măsurare de ultimă generație este potrivit în special pentru utilizatorii care doresc date precise și detaliate despre starea rețelei lor electrice, consumul de energie și calitatea energiei. PowerLogic PM5760 are o serie de caracteristici remarcabile. Capacitățile sale avansate de analiză a calității energiei îi permit să examineze componentele armonice până la a 63-a armonică. Dispozitivul are o funcție de înregistrare a formei de undă și capacități de detectare a căderilor și supratensiunilor de tensiune. O caracteristică specială este monitorizarea curentului de scurgere, care ajută la detectarea timpurie a potențialelor probleme electrice. METSEPM5760 măsoară curentul neutru, calculează curentul de împământare și monitorizează curentul rezidual (I0), oferind o imagine completă a stării rețelei. Contorul de energie PM5760 poate fi utilizat într-o varietate de aplicații, inclusiv ca gateway, pentru măsurarea WAGES (apă, aer, gaz, electricitate, abur), monitorizarea energiei și măsurarea multi-tarifară. Tipurile de măsurători includ curentul, tensiunea, frecvența, factorul de putere, energia și puterea activă și reactivă. Dispozitivul are o gamă de tensiune de alimentare extrem de flexibilă: 100-300 V CC sau 90-528 V CA, cu o gamă de frecvență de 45-65 Hz. Este compatibil cu diferite curenți nominali (1A și 5A) și mai multe tipuri de rețele (3P + N, 3P, 1P + N). Dispozitivul are un consum maxim de energie de 16 VA la 480 V și oferă un timp de punte excelent: 35 ms la 120 V AC, 129 ms la 230 V AC și 50 ms la 125 V DC. PowerLogic PM5760 are un ecran LCD grafic monocrom de 128 x 128 pixeli, ușor de citit și de utilizat. Rata de eșantionare este de 128 eșantioane/ciclu, ceea ce permite măsurători extrem de precise. Intervalul de curent de măsurare este de 50-10000 mA, în timp ce intervalul de tensiune de măsurare este de 20-400 V c.a. între fază și neutru sau 20-828 V c.a. între faze, în ambele cazuri în intervalul de frecvență 45-65 Hz. Dispozitivul are 4 intrări digitale și 2 ieșiri digitale și poate gestiona 52 de alarme, ceea ce îl face o soluție extrem de versatilă pentru monitorizarea energiei. Precizia remarcabilă de măsurare a PM5760 îl face deosebit de valoros pentru utilizatorii profesioniști: ±0,5% pentru puterea aparentă, ±0,05% pentru frecvență, ±0,2% pentru energia activă, ±1% pentru energia reactivă, ±0,2% pentru puterea activă, ±0,1% pentru tensiune, ±0,005 pentru factorul de putere, ±0,15% pentru curent și ±1% pentru puterea reactivă. Acesta permite măsurarea energiei active în conformitate cu IEC 62053-22, clasa 0.2S. Capacitățile sale de comunicare sunt, de asemenea, foarte avansate: suportă protocoalele Modbus RTU, ASCII, JBUS, Modbus TCP/IP, Ethernet Modbus TCP/IP daisy chain, BACnet IP și DNP3 și are porturi RS485 și ETHERNET.
Seria Schneider Electric PM5000 - METSEPM5760 -PM5760, contor de energie electrică pentru panou, WC+SS, DNP3.0, I/O digital, I analogic, monitorizare curent de scurgere, monitorizare întrerupere/declanșare date tehnice
Caracteristici generale
Seria: PowerLogic
Denumirea produsului: PowerLogic PM5000
Denumire scurtă a dispozitivului: PM5760
Tipul produsului sau al componentei: Contor de putere
Analiza calității energiei
Armonici de ordinul 63 armonice
Înregistrarea formei de undă
Detectarea căderilor și a supratensiunilor de tensiune
Monitorizarea curentului de scurgere
Capacități de măsurare
Tipul de măsurare: Curent neutru măsurat, Curent de împământare calculat, Curent rezidual I0
Aplicație dispozitiv: Pass-through, Măsurare WAGES, Monitorizarea puterii, Tarif multiplu
Tipuri de măsurare: Curent, Tensiune, Frecvență, Factor de putere, Energie, Putere activă și reactivă
Parametri electrici
Tensiune de alimentare: 100...300 V CC, 90...528 V CA 45...65 Hz
Frecvența rețelei: 60 Hz, 50 Hz
Curent nominal: 1 A, 5 A
Tipul rețelei: 3P + N, 3P, 1P + N
Consum maxim de energie: 16 VA la 480 V
Caracteristici de afișare și măsurare
Tip afișaj: LCD grafic monocrom
Rezoluție afișaj: 128 x 128 pixeli
Rată de eșantionare: 128 eșantioane/ciclu
Interval de curent de măsurare: 50...10000 mA
Tip intrare analogică: Tensiune (impedanță 5 MOhm), Curent (impedanță <= 0,3 mOhm)
Domeniu de măsurare tensiune: 20...400 V c.a. 45...65 Hz între fază și neutru, 20...828 V c.a. 45...65 Hz între faze
Date privind precizia
Precizia măsurării:
Putere aparentă +/- 0,5 %
Frecvență +/- 0,05 %
Energie activă +/- 0,2 %
Energie reactivă +/- 1 %
Putere activă +/- 0,2 %
Tensiune +/- 0,1%
Factor de putere +/- 0,005
Curent +/- 0,15%
Putere reactivă +/- 1%
Clasa de precizie: Clasa 0,2S energie activă conform IEC 62053-22
Opțiuni de comunicare
Protocol port de comunicare: Modbus RTU și ASCII 9,6, 19,2 și 38,4 kbaud par/impar sau niciunul - 2 fire, izolație 2500 V, JBUS, Modbus TCP/IP 10/100 Mbit/s, izolație 2500 V, Ethernet Modbus TCP/IP în lanț, BACnet IP, DNP3 peste Ethernet
Port de comunicare: RS485, ETHERNET
Gateway de comunicare: Ethernet/serial
Înregistrarea datelor și servicii web
Înregistrarea datelor: Jurnal de evenimente, Jurnal de întreținere, Valori instantanee min/max, Jurnale de date, Jurnale de alarme, Marcaj temporal
Capacitate memorie: 1,1 MB
Servicii web: Notificare alarmă prin e-mail, Server web, Diagnosticare pe pagini web predefinite, Vizualizare date în timp real
Serviciu Ethernet: Client SNTP, Trapuri SNMP
Caracteristici fizice
Conexiuni - terminale: Circuit de tensiune: bloc terminal cu șurub 4, Circuit de control: bloc terminal cu șuruburi2, Transformator de curent: bloc terminal cu șuruburi6, Legătură RS485: bloc terminal cu șuruburi4, Intrare digitală: bloc terminal cu șuruburi8, Ieșire digitală: bloc terminal cu șurub 4, Rețea Ethernet: conector RJ45 2
Metodă de montare: Montare încastrată
Suport de montare: Sistem cu cadru
Lățime: 96 mm
Adâncime: 72 mm
Înălțime: 96 mm
Greutate netă: 450 g
Condiții de mediu
Grad de protecție IP: IP54 Afișaj: Conform IEC 60529, IP30 Panou posterior: Conform IEC 60529
Umiditate relativă: 5...95 % la 50 °C, fără condensare
Grad de poluare: 2
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C
Altitudine de funcționare: <= 3000 m
Certificate
Certificate de produs: Conform CE conform IEC 61010-1, conform CULus conform UL 61010-1
Standarde: EN 50470-3, IEC 61557-12:2015, IEC 62053-22:2020, IEC 62053-24, IEC 60529, EN 50470-1, UL 61010-1, IEC 62053-23:2020, IEC 62052-11:2020, IEC 62052-31:2015
