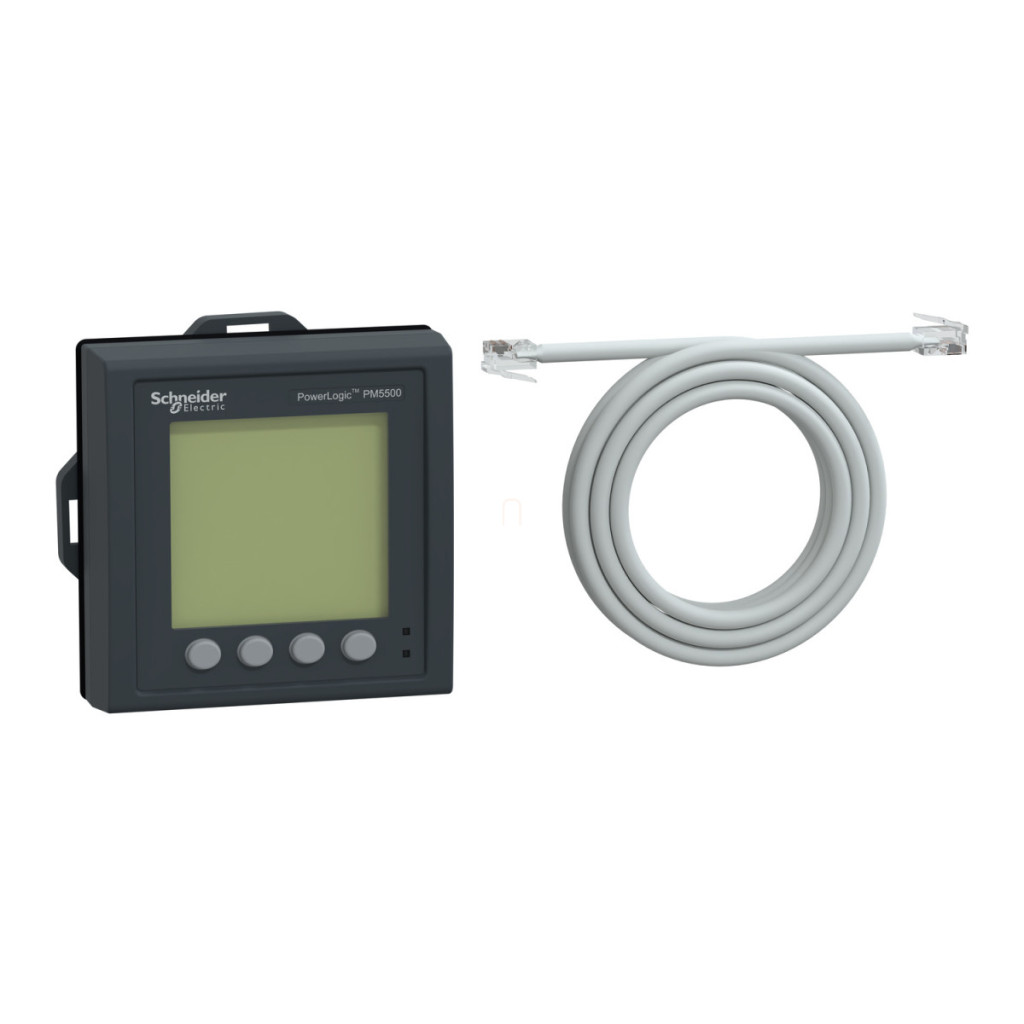

Unitatea de afișare externă METSEPM5RD pentru seria PowerLogic PM5000 de la Schneider Electric oferă o soluție compactă și eficientă pentru sistemul dvs. de monitorizare a energiei. Acest dispozitiv de 96 x 96 mm cu afișaj monocrom este alegerea ideală pentru sarcinile de monitorizare a energiei în instalații industriale, clădiri comerciale și centre de date. Compatibilă pe deplin cu seria PowerLogic PM5000, unitatea de afișare permite vizualizarea și monitorizarea de la distanță a parametrilor energetici critici. Unitatea de afișare METSEPM5RD oferă funcții avansate de afișare pentru contoarele PowerLogic PM5000. Ecranul LCD retroiluminat are o rezoluție de 128 x 128 pixeli și o suprafață de afișare de 67 x 62,5 mm, ceea ce permite afișarea ușor de citit a datelor. Dispozitivul poate afișa parametri energetici de bază, inclusiv puterea, consumul de energie, distorsiunea armonică, frecvența, tensiunea și valorile curentului. În plus față de capacitatea de afișare a 6 linii de mesaje, pot fi afișate și obiecte grafice (diagrame cu bare, butoane, indicatori), îmbunătățind și mai mult experiența utilizatorului și transparența sistemului. Produsul este conceput pentru utilizare practică. Pe panoul frontal al afișajului există 4 butoane pentru navigare și control ușor, iar două indicatoare LED asistă, de asemenea, utilizatorul: un LED verde pentru comunicare și un LED galben pentru programare. Dispozitivul este conectat printr-un conector RJ45, care permite instalarea și configurarea ușoară. Afișajul METSEPM5RD poate fi montat într-un cadru încastrat, cu o adâncime de instalare de numai 21 mm și o adâncime de proeminență de 27 mm, ceea ce îl face o soluție care economisește spațiu pentru dulapuri de comutare sau panouri de control. Datorită designului său robust, afișajul Schneider Electric METSEPM5RD poate fi utilizat într-o gamă largă de condiții de funcționare. Clasa de protecție IP52 oferă o protecție adecvată împotriva prafului și a picăturilor de apă, în conformitate cu IEC 60529. Dispozitivul funcționează în mod fiabil la 37 °C cu o umiditate relativă de 5-95% și poate fi instalat la altitudini de până la 3000 de metri deasupra nivelului mării. Poate fi utilizat într-un interval larg de temperaturi (-25 °C până la 70 °C) și depozitat la temperaturi cuprinse între -40 °C și 85 °C, fiind astfel deosebit de potrivit pentru utilizarea în condiții de mediu variabile. Ca parte a seriei PowerLogic PM5000, acest afișaj este alegerea ideală pentru sistemele de monitorizare a energiei în care vizualizarea la distanță și interacțiunea om-mașină sunt esențiale.
Seria Schneider Electric PM5000 - METSEPM5RD - Date tehnice afișaj la distanță PM5500
Caracteristici generale
Seria: PowerLogic
Tipul produsului: Afișaj la distanță
Aplicația dispozitivului: Aplicație interfață om-mașină
Compatibilitate serie: PowerLogic PowerLogic PM5000
Tip afișaj: LCD cu iluminare din spate
Caracteristici afișaj
Culoare afișaj: Monocrom
Rezoluție afișaj: 128 x 128 pixeli
Dimensiune afișaj: 67 x 62,5 mm
Informații afișabile: Putere, Consum de energie, Distorsiune armonică, Frecvență, Tensiune, Curent
Capacitate de afișare a mesajelor: 6 linii, Obiecte grafice (diagramă cu bare, buton, indicator luminos...)
Caracteristici fizice
Afișaj local: Comunicare: LED (verde), Indicator de programare: LED (chihlimbar)
Tip de control: 4 butoane
Tip conector: RJ45
Metodă de montare: Încastrată
Suport de montare: Afișaj la distanță montabil pe cadru
Lățime: 96 mm
Înălțime: 96 mm
Adâncime de instalare: 21 mm
Adâncime de proiecție: 27 mm
Caracteristici de mediu
Grad de protecție IP: IP52 conform IEC 60529
Umiditate relativă: 5...95% la 37 °C
Altitudine de funcționare: 0...3000 m
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C
