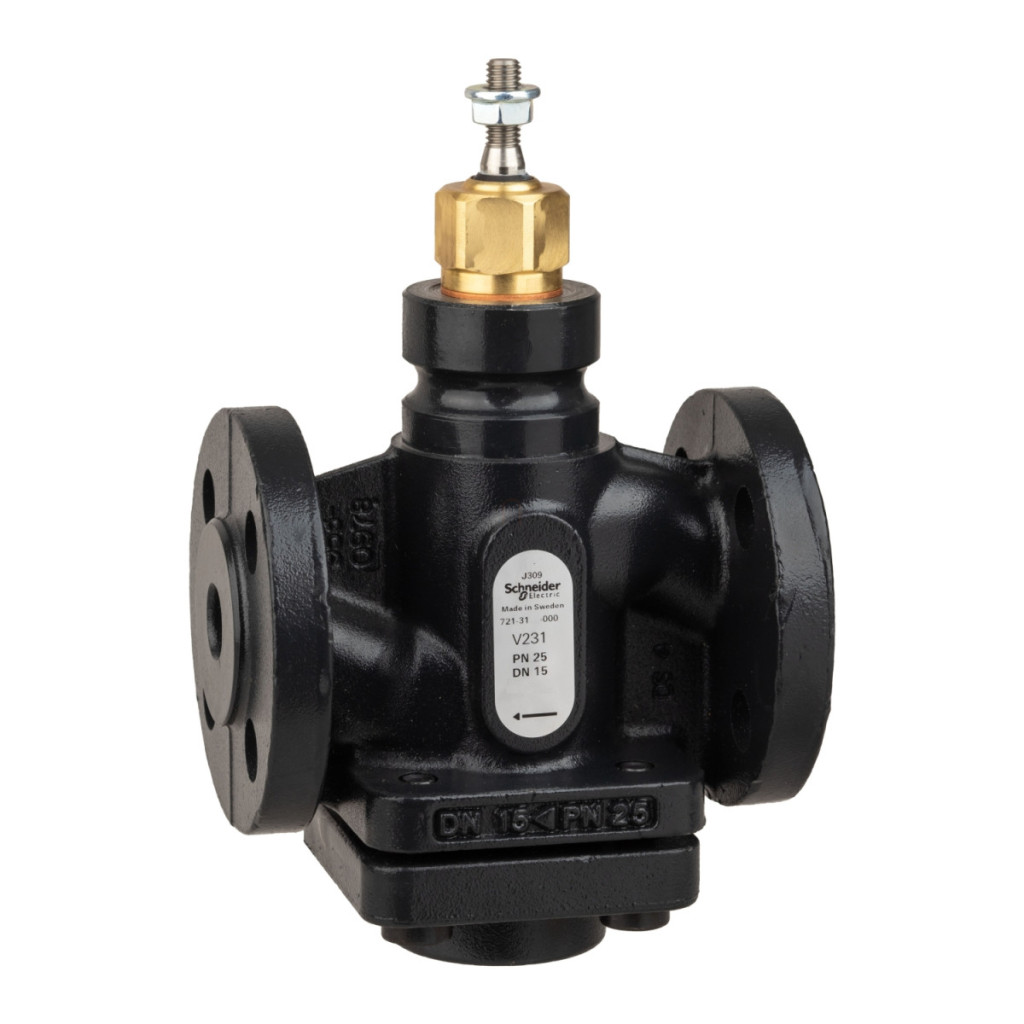

Supapa cu glob Venta V231 este o supapă de control profesională cu două căi, ideală pentru utilizarea în diverse sisteme industriale și de servicii pentru clădiri. Această supapă cu racord cu flanșă, clasa de presiune PN25, dimensiune DN15, asigură un control precis în sistemele de curgere a lichidelor și aburului. Numărul de piesă 7213114000 face parte din gama de produse fiabile Venta de la Schneider Electric, fabricate la standarde înalte de calitate. Supapa cu numărul de model V231/15/0,63 are caracteristici de performanță remarcabile. Cu un coeficient de debit de 0,63 kvs (echivalent cu 0,73 cv) și caracteristici de debit procentuale egale, aceasta permite un control precis al debitului de fluid. Supapa funcționează pe principiul închiderii cu tijă în sus, cu o cursă de 20 mm. Supapa de control are o gamă mai mare de 50:1, ceea ce asigură o precizie excelentă a controlului pe o gamă largă de funcționare. La portul A, rata de scurgere este mai mică de 0,02% din valoarea kvs, ceea ce înseamnă o etanșeitate remarcabilă. Supapa V231 oferă o utilizare extrem de versatilă în ceea ce privește mediile compatibile. Poate fi utilizată cu abur, apă și amestecuri de glicol de diferite concentrații (25%, 30%, 50%). Intervalul său de temperatură de funcționare este între -20 °C și +150 °C, care se aplică și temperaturilor aburului saturat. Diferența maximă de presiune la durata de viață normală este de 799,8 kPa. Corpul supapei este fabricat din fontă cu grafit sferoidal (EN-JS 1025), în timp ce tija supapei, capul supapei și scaunul supapei sunt fabricate din oțel inoxidabil (AISI 303). Garnitura tijei și garnitura de etanșare sunt realizate din cauciuc EPDM (etilen propilen dien monomer). Etanșarea scaunului portului A este asigurată prin contact metal-metal. Supapa cu glob Venta V231, 2 căi, PN25, cu flanșă, DN15, Kvs 0,63 este recomandată în principal pentru aplicații în care sunt importante controlul precis al debitului și funcționarea fiabilă în condiții de funcționare variabile. Este alegerea ideală pentru sistemele de încălzire, răcire și control al proceselor industriale în care mediul este apa, aburul sau amestecul de glicol. Piețele țintă pentru acest produs sunt Europa, Asia-Pacific și Australia. Datorită presiunii nominale PN25, supapa de control funcționează fiabil chiar și în sisteme cu presiune mai mare, în timp ce componentele interne din oțel inoxidabil asigură o funcționare durabilă și rezistentă la coroziune.
Supape cu glob și actuatoare Schneider Electric - 7213114000 -Supapă de control cu flanșă bidirecțională V231/15/0,63 date tehnice
Caracteristici generale
Tipul produsului: Supapă cu bilă Venta V231
Configurație: 2 căi
Clasă de presiune: PN25
Tip conexiune: Cu flanșă
Dimensiune conexiune: DN15 (ISO 7005-2)
Dimensiune corp: 15 mm (1/2 in)
Dimensiune țeavă: 15 mm
Model: V231/15/0,63
Caracteristici de performanță
Caracteristici de debit: Procentaj egal
Coeficient de debit: 0,73 cv / 0,63 kvs
Temperatura fluidului de lucru: -20...150 °C
Presiunea maximă a fluidului delta P la durata de viață normală: 799,8 kPa
Temperatura vaporilor saturați: -20...150 °C
Gama supapei de control: Mai mare de 50:1
Lungimea cursei: 20 mm
Scurgeri la scaun: Particule: Mai puțin de 0,02% din kvs
Direcția de curgere a tijei: Tija se închide în sus
Materiale
Materialul corpului supapei: Fontă cu grafit sferoidal EN-JS 1025
Materialul dopului: Oțel inoxidabil
Materialul scaunului: Pulbere: oțel inoxidabil AISI 303
Materialul tijei: Oțel inoxidabil AISI 303
Materialul capului supapei: Oțel inoxidabil AISI 303
Materialul garniturii tijei: EPDM (etilen propilen dien monomer)
Materialul garniturii scaunului: A port: metal-metal
Material garnitură: EPDM (etilen propilen dien monomer)
Compatibilitate
Medii compatibile:
- Abur
- Apă
- Glicol 25%
- Glicol 30%
- Glicol 50%
Piața țintă
Regiuni țintă:
- Europa
- Asia și regiunea Pacificului
- Australia
