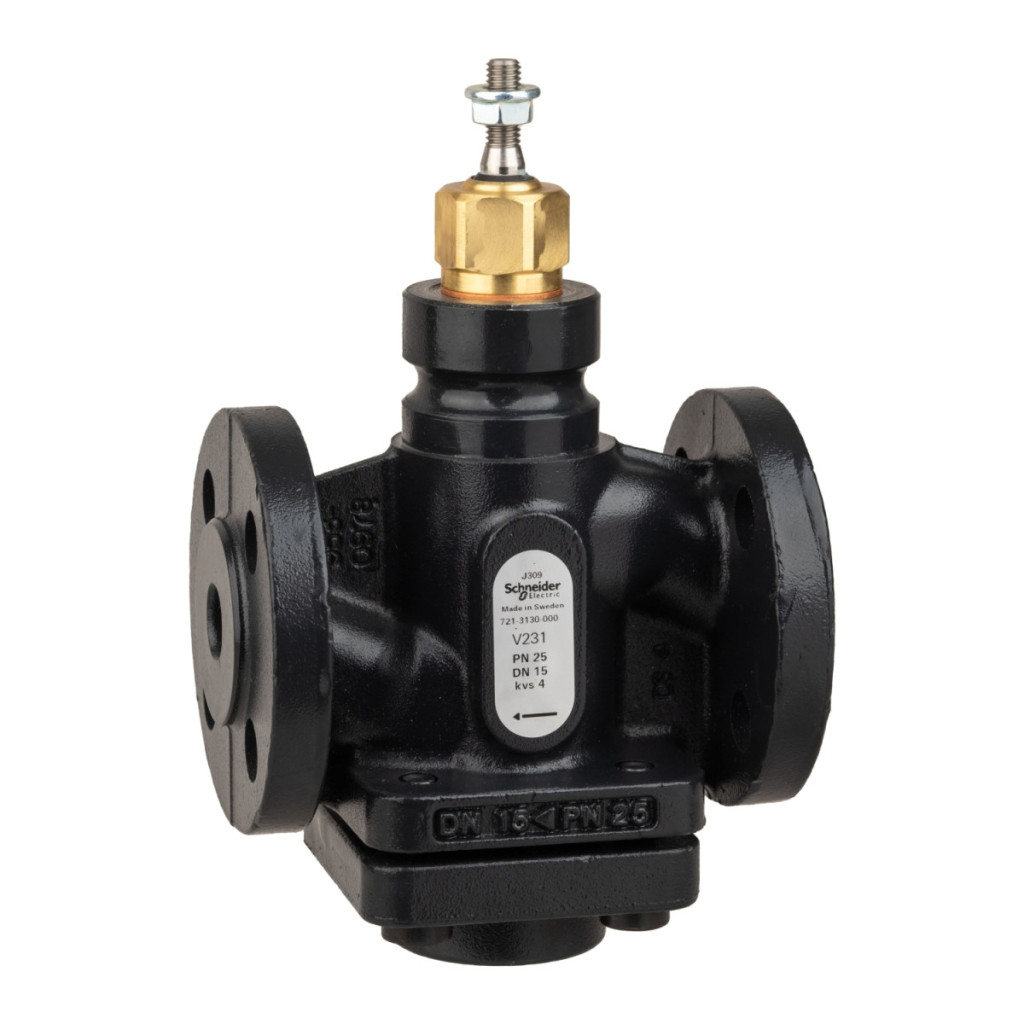

Supapa cu glob Venta V231 este o supapă de control bidirecțională de înaltă calitate, concepută special pentru controlul precis al debitului de fluid și vapori în sistemele industriale și comerciale. Cu numărul de referință 7213130000, această supapă face parte din gama de produse fiabile Venta de la Schneider Electric, care deservește utilizatorii profesioniști din industrie de zeci de ani. Supapa din seria V231, dimensiunea DN15, clasa de presiune PN25, are o conexiune cu flanșă în conformitate cu ISO 7005-2. Corpul supapei este fabricat din fontă nodulară (EN-JS 1025), în timp ce dopul, scaunul și tija sunt fabricate din oțel inoxidabil (AISI 303), asigurând o durabilitate și o rezistență la coroziune remarcabile. Garniturile supapei sunt fabricate din EPDM (etilen propilen dien monomer), ceea ce garantează o rezistență excelentă la căldură și o durată lungă de viață. Supapa cu glob V231 este compatibilă cu o gamă largă de medii, inclusiv abur, apă și diverse amestecuri de glicol (25%, 30% și 50%). Supapa poate fi utilizată la temperaturi de funcționare cuprinse între -20 °C și +150 °C, ceea ce asigură o gamă largă de aplicații. Diferența maximă de presiune de funcționare este de 799,8 kPa în condiții normale de utilizare. Supapa are un interval de control de peste 50:1, ceea ce permite un control extrem de precis al procesului. Modelul V231/15/4.0 are un coeficient de debit de 4,0 kvs (echivalent cu 4,62 cv în SUA) și funcționează cu caracteristici de debit procentuale egale. Supapa se închide când tija supapei se deplasează în sus (tija în sus închisă), iar lungimea cursei este de 20 mm. La portul A, scurgerea de închidere este mai mică de 0,02% din valoarea kvs, ceea ce înseamnă o etanșeitate excelentă. Dimensiunea racordului supapei este de 15 mm (1/2 inch) și poate fi utilizată cu țevi de aceeași dimensiune.
Date tehnice supapă cu glob Venta V231
Caracteristici generale
Tip produs: Supapă cu glob (supapă cu bilă)
Familie de produse: Venta
Seria: V231
Model: V231/15/4.0
Număr articol: 7213130000
Date de funcționare și aplicare
Configurație supapă: 2 căi
Medii compatibile: Abur, apă, glicol 25%, glicol 30%, glicol 50%
Temperatura fluidului de funcționare: -20...150 °C
Temperatura aburului saturat: -20...150 °C
Diferența maximă de presiune la durata de viață normală: 799,8 kPa
Clasa de presiune: PN25
Caracteristici de debit: Procentaj egal
Domeniu de control: Mai mare de 50:1
Acțiune tijă: Tijă în sus închisă
Scurgeri: La port: mai puțin de 0,02% din valoarea kvs
Caracteristici de curgere
Coeficient de curgere: 4,0 kvs / 4,62 cv
Lungime cursă: 20 mm
Date conexiune
Tip conexiune: Cu flanșă
Dimensiune conexiune: DN15 (ISO 7005-2)
Dimensiune corp: 15 mm (1/2")
Dimensiune țeavă: 15 mm
Materiale
Material corp: Fontă cu grafit sferoidal EN-JS 1025
Material garnitură: Oțel inoxidabil
Material scaun: La orificiu: oțel inoxidabil AISI 303
Material tija: Oțel inoxidabil AISI 303
Material dop: Oțel inoxidabil AISI 303
Material etanșare tijă:EPDM (monomer de etilenă propilenă dienă) Material garnitură scaun: La orificiu: metal pe metal Material ambalaj: EPDM (monomer de etilenă propilenă dienă)
