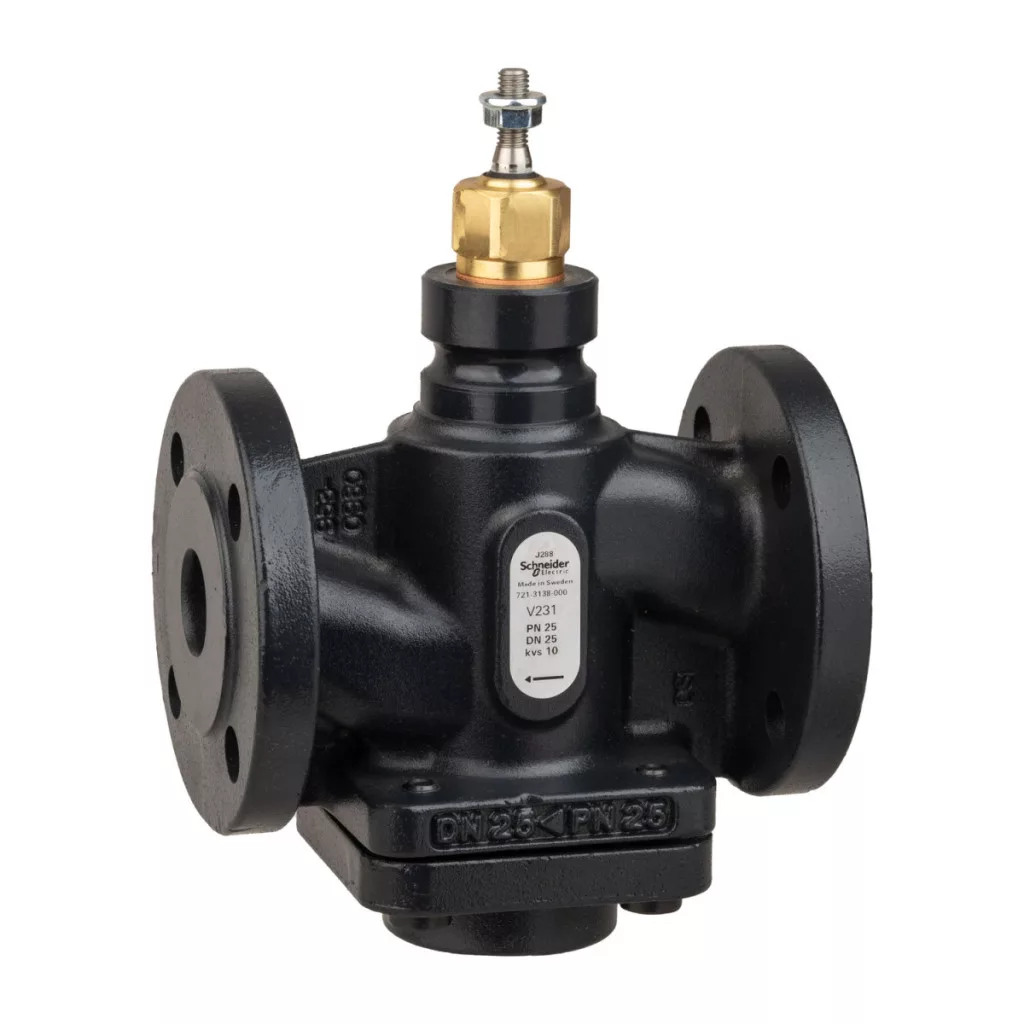

Această supapă de control cu 2 căi face parte din gama de supape cu glob din familia de produse Venta V231 și reprezintă o alegere excelentă atât pentru aplicații industriale, cât și pentru sisteme de inginerie a serviciilor de construcții. Supapa Globe Schneider Electric Venta V231, cu numărul de articol 7213138000, este fabricată din materiale de înaltă calitate și asigură un control precis pentru lichide și abur. Modelul V231/25/10 este fabricat în dimensiunea DN25, cu racord cu flanșă (conform ISO 7005-2) și presiune nominală PN25. Supapa are o caracteristică de debit procentual egal, ceea ce este deosebit de avantajos pentru sarcini de control precis. Valoarea sa kvs este 10, ceea ce corespunde unei valori de 11,56 cv, ceea ce înseamnă că are caracteristici de debit excelente. Produsul este compatibil cu o gamă largă de medii, astfel încât poate fi utilizat cu abur, apă și soluții de glicol de diferite concentrații (25%, 30% și 50%). Intervalul său de temperatură de funcționare este între -20 °C și 150 °C, ceea ce corespunde intervalului de temperatură aplicabil pentru aburul saturat. Designul supapei este extrem de durabil și fiabil. Corpul supapei este fabricat din fontă nodulară (EN-JS 1025), în timp ce dopul, tija și scaunul supapei sunt fabricate din oțel inoxidabil (AISI 303). Garnitura tijei și materialul de etanșare sunt pe bază de EPDM (etilen propilen dien monomer), care oferă o rezistență excelentă la căldură și durabilitate. Tija supapei se închide într-o mișcare ascendentă (tijă în sus închisă), cu o înălțime de cursă de 20 mm. Supapa are o etanșeitate extrem de bună, cu o scurgere la portul A mai mică de 0,02% din valoarea kvs. Etanșarea între scaunul supapei și dop se realizează prin contact metal-metal. O caracteristică remarcabilă a familiei de supape cu glob V231 este gama sa extrem de largă de control, de peste 200:1. Acest lucru permite un control extrem de precis pe o gamă largă de funcționare, ceea ce este deosebit de important în sistemele complexe de servicii pentru clădiri și în controlul proceselor industriale. Diferența maximă de presiune a supapei este de 799,8 kPa în condiții normale de funcționare. Supapa Venta V231/25/10 este proiectată în principal pentru piețele din Europa, Asia-Pacific și Australia, cu fiabilitatea așteptată de la produsele de calitate Schneider Electric. Supapa Venta V231 Globe are dimensiuni compacte, cu un corp de 25 mm (1 inch), care se potrivește bine în sistemele existente. Produsul respectă în totalitate standardele și reglementările relevante din industrie, fiind sigur pentru utilizarea în aplicații critice de control al proceselor. Modelul Schneider Electric V231/25/10, cu numărul de piesă 7213138000, este alegerea ideală pentru aplicații în care controlul precis al debitului și funcționarea fiabilă pe termen lung sunt esențiale.
Date tehnice ale supapei cu glob Venta V231
Caracteristici generale ale produsului
Familia de produse: Venta
Tipul produsului: Supapă de control
Denumirea supapei: Glob
Seria de produse: V231
Model: V231/25/10
Parametri tehnici
Compatibilitate cu mediile: Abur, apă, glicol 25%, glicol 30%, Glicol 50%
Configurație supapă: 2 căi
Tip conexiune: Flanșată
Dimensiune conexiune: DN25 (ISO 7005-2)
Dimensiune corp: 25 mm (1 in.)
Dimensiune conductă: 25 mm
Caracteristică de debit: Procent egal
Coeficient de debit: 11,56 cv / 10 kvs
Clasă de presiune: PN25
Temperatura fluidului de lucru: -20...150 °C
Diferență maximă de presiune: 799,8 kPa
Temperatura aburului saturat: -20...150 °C
Domeniu de control: Mai mare de 200:1
Cursă: 20 mm
Scurgeri: Praf: Mai puțin de 0,02% din kvs
Direcția de curgere a tijei: Tija închisă în sus
Compoziția materialului
Materialul echipamentului: Oțel inoxidabil
Materialul corpului supapei: Fontă cu grafit sferoidal EN-JS 1025
Material scaun: Praf: oțel inoxidabil AISI 303
Material tijă: Oțel inoxidabil AISI 303
Material dop supapă: Oțel inoxidabil AISI 303
Materialul garniturii tijei: EPDM (etilen propilen dien monomer)
Materialul garniturii scaunului: Scaun: metal-metal
Material de etanșare: EPDM (etilen propilen dien monomer)
Regiuni țintă: Europa, Asia-Pacific, Australia
