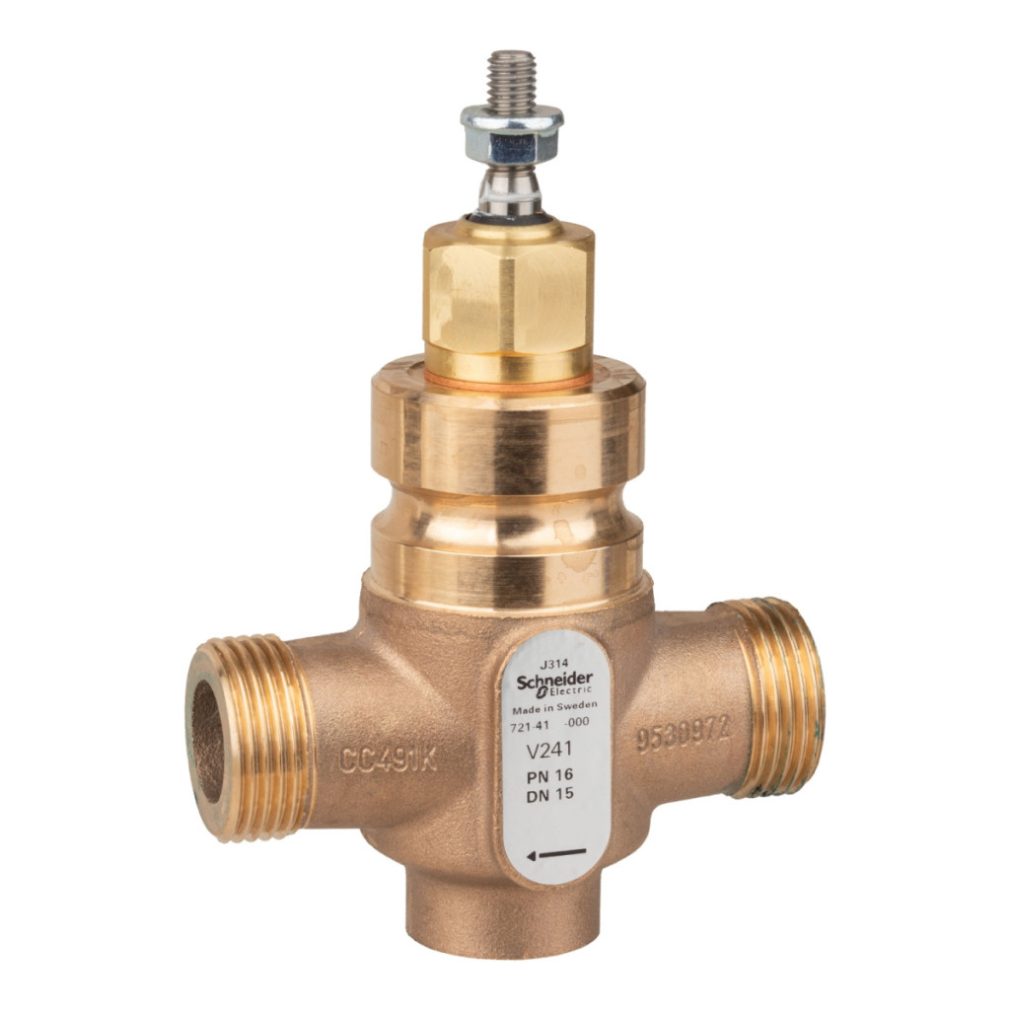

Supapa cu glob Venta V241 este o supapă de control bidirecțională de calitate profesională, ideală pentru controlul precis al debitului de fluid în sistemele de utilități ale clădirilor. Modelul 7214114000 este special conceput pentru aplicații care necesită performanțe fiabile și control precis al diverselor fluide, inclusiv apă și soluții de glicol de diferite concentrații (25%, 30%, 50%). Modelele V241/15/0.63 este fabricat din materiale de înaltă calitate: corpul supapei este fabricat din aliaj de bronz (Rg5), în timp ce componentele interne, inclusiv tija, dopul și scaunul, sunt fabricate din oțel inoxidabil (AISI 303), ceea ce asigură o durabilitate excepțională și rezistență la coroziune. Garniturile sunt fabricate din EPDM (monomer de etilenă propilenă dienă), care își păstrează elasticitatea și capacitatea de etanșare într-un interval larg de temperaturi (-20 °C până la +150 °C). Supapa se închide cu o conexiune metal-metal la port, rezultând o scurgere Kvs mai mică de 0,02%, asigurând astfel proprietăți excelente de închidere. Supapa Venta V241 are o caracteristică de debit procentual egal, ceea ce este deosebit de avantajos în aplicațiile de control, deoarece oferă o curbă de control liniară. Supapa are o valoare Kvs de 0,63 (echivalentă cu 0,73 cv) și un interval de control mare (mai mare de 50:1), permițând o precizie excepțională într-un interval larg de funcționare. Presiunea maximă de funcționare este PN16, iar diferența maximă de presiune pe durata normală de viață este de 599,8 kPa. Cursa de 20 mm și mișcarea liniară sporesc și mai mult precizia de control. Supapa este închisă când tija se mișcă în sus (tija în sus închisă). În ceea ce privește dimensiunile conexiunilor, Venta V241 G1 are o conexiune cu filet exterior (dimensiune G 1B) și un diametru nominal de DN15 (15 mm sau 1/2 inch). Dimensiunea compactă permite instalarea ușoară în diverse sisteme, în timp ce supapa își menține performanța ridicată. Produsul este recomandat în special pentru sisteme de încălzire, răcire și climatizare, precum și pentru controlul proceselor industriale în care este necesar un control precis al debitului de fluid. Supapa cu glob Venta V241 este un produs Schneider Electric, distribuit în Europa, Asia-Pacific și Australia, asigurând disponibilitate globală și asistență pentru utilizatorii profesioniști.
Supape cu glob și actuatoare Schneider Electric - 7214114000 - Supapă de control cu filet bidirecțional V241/15/0.63 date tehnice
Caracteristici generale
Tipul supapei: Glob (tip supapă cu scaun)
Modelul supapei: V241/15/0.63
Configurația supapei: 2 căi (două treceri)
Familia de produse: Venta
Tip produs sau componentă: Supapă
Seria supapei: V241
Parametri tehnici
Valoare Kvs: 0,63
Valoare Cv: 0,73
Curba caracteristică a debitului: Procent egal
Clasa de presiune: PN16
Temperatura fluidului de lucru: -20...150 °C
Diferență maximă de presiune la durata de viață normală: 599,8 kPa
Domeniu de control: Mai mare de 50:1
Lungime cursă: 20 mm
Valoare scurgere: Port A: Mai mică de 0,02% din valoarea Kvs
Direcție de funcționare tijă: Tijă în sus închisă
Mișcare tijă: Lineară Conexiuni și dimensiuni Tip conexiune supapă: filet exterior G Dimensiune conexiune supapă: G 1B
Dimensiune corp: 15 mm (1/2 inch)
Dimensiune țeavă: 15 mm
Materiale și compatibilitate
Compatibilitate cu mediile: Glicol 25%, Glicol 30%, glicol 50%, apă
Material structură internă: oțel inoxidabil
Material corp: bronz Rg5
Material scaun: Port: oțel inoxidabil AISI 303
Material tija: Oțel inoxidabil AISI 303
Material dop: Oțel inoxidabil AISI 303
Material etanșare tijă: EPDM (etilen propilen dien monomer)
Material etanșare scaun: Port: conexiune metal-metal Material de etanșare: EPDM (etilen propilen dien monomer) Piețe țintă Regiuni țintă: Europa, Asia-Pacific, Australia
