Supapa cu bilă din seria Venta V241 este o soluție de ultimă generație pentru controlul fiabil și precis al debitului de fluid în aplicații industriale și de servicii pentru clădiri. Modelul 7214122000 este o supapă de control cu două căi, cu o presiune nominală de PN16, cu o conexiune cu filet exterior G 1 și o dimensiune nominală de DN15 (1/2"), fiind ideală pentru conducte cu diametru mai mic. Printre parametrii tehnici remarcabili ai robinetului se numără valoarea Kvs de 1,6 (echivalentă cu 1,85 cv), care permite controlul precis al debitului datorită caracteristicii sale de debit procentual egal. Cursa robinetului este de 20 mm, ceea ce asigură un control de înaltă precizie. Corpul supapei este fabricat din bronz Rg5 de înaltă calitate, în timp ce componentele interne - cum ar fi tija supapei, scaunul supapei și dopul - sunt fabricate din oțel inoxidabil (AISI 303), ceea ce garantează o rezistență remarcabilă la coroziune și o durată lungă de viață. Etanșarea tijei și materialul de umplere sunt din EPDM (etilen propilen dien monomer), care are o rezistență excelentă la temperatură și substanțe chimice. Supapa Venta V241 este potrivită pentru controlul unei game largi de medii, inclusiv apă și diverse soluții de glicol (în concentrații de 25%, 30% și 50%). Domeniul larg de temperatură de funcționare (-20 °C până la +150 °C) permite utilizarea sa atât în sistemele de încălzire, cât și în cele de răcire. Diferența maximă de presiune a supapei este de 599,8 kPa în condiții normale de funcționare, ceea ce garantează o funcționare sigură chiar și la sarcini mai mari. Supapa de control are un interval de reglare de peste 50:1, ceea ce oferă o flexibilitate excepțională într-o varietate de aplicații. Supapa are un principiu de funcționare „tijă în sus închisă”, ceea ce înseamnă că atunci când tija se mișcă în sus, supapa se închide. Mișcarea liniară a tijei și caracteristica procentuală egală sunt deosebit de avantajoase în procesele care necesită un control de precizie. Scurgerea scaunului supapei este extrem de redusă, mai mică de 0,02% din valoarea Kvs, ceea ce asigură o etanșeitate remarcabilă. La portul A, etanșarea este o îmbinare metal-metal, care garantează o durată lungă de viață chiar și în condiții de utilizare intensă. Supapa Venta V241 este alegerea ideală pentru sistemele de servicii pentru clădiri, centre de încălzire și aplicații de control al proceselor industriale, unde sunt necesare un control precis al debitului și o funcționare fiabilă.

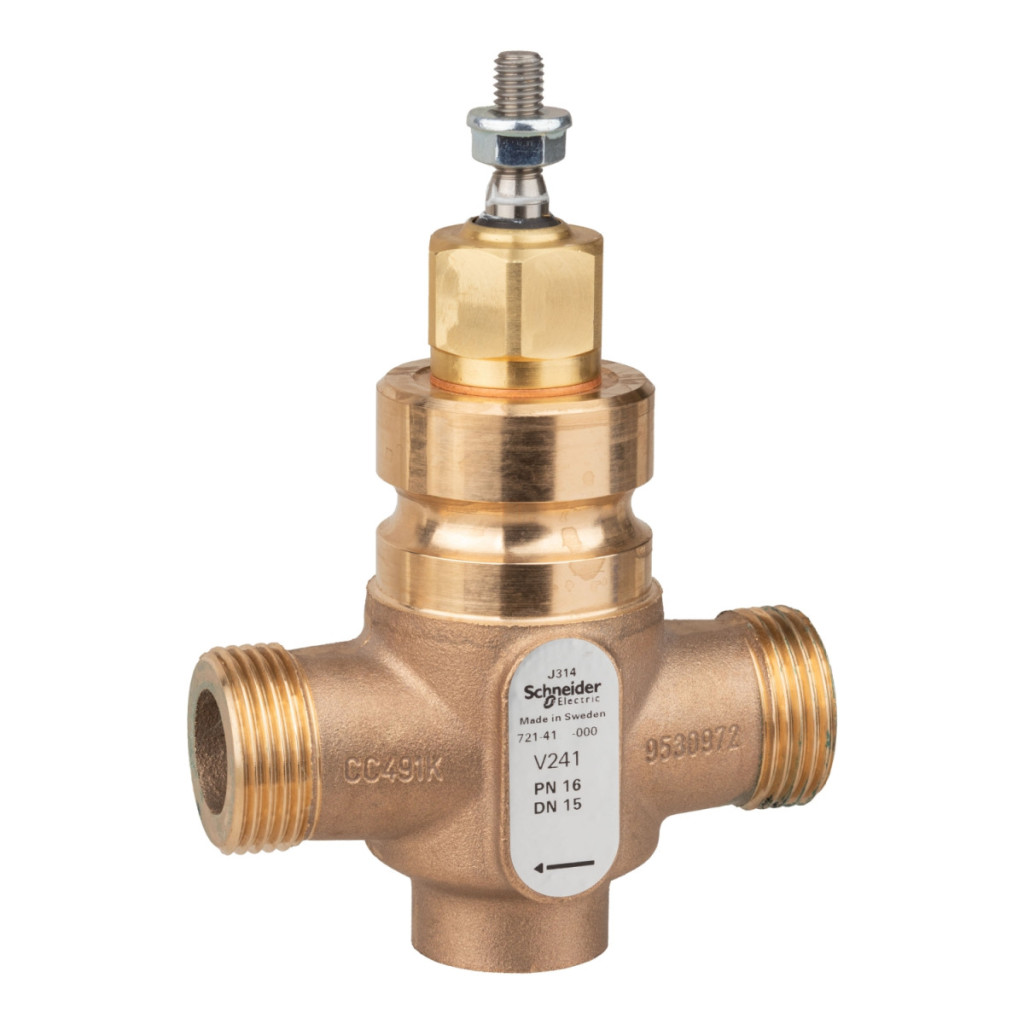

Supape cu glob și actuatoare Schneider Electric - 7214122000 -Supapă de control cu filet bidirecțional V241/15/1.6 date tehnice
Caracteristici generale
Supapa cu bilă V241 din gama de produse Venta are un design bidirecțional. Modelul 7214122000 este denumit V241/15/1.6 și are un corp de supapă din bronz și componente interne din oțel inoxidabil.
Parametri tehnici
Date de conectare: Racord cu filet exterior G 1, dimensiune DN15 (15 mm, 1/2 in) Caracteristici de debit: 1,6 kvs (1,85 cv), caracteristică procentuală egală, interval de control mai mare de 50:1 Condiții de funcționare: Temperatură de funcționare între -20 și 150 °C, clasă de presiune PN16, diferență maximă de presiune 599,8 kPa. Medii compatibile: apă, 25% glicol, 30% glicol, 50% glicol
Materiale și construcție
Corpul supapei: Bronz Rg5
Componente interne: Oțel inoxidabil (tijă supapă, scaun, dop - AISI 303)
Garnituri: EPDM (etilen propilen dien monomer) garnitură tijă și ambalaj, garnitură metal-metal la scaunul supapei
Caracteristici de funcționare
Principiu de funcționare: Tijă în sus închisă, mișcare liniară
Cursă: 20 mm
Scurgeri: Port A: mai puțin de 0,02% din valoarea kvs
