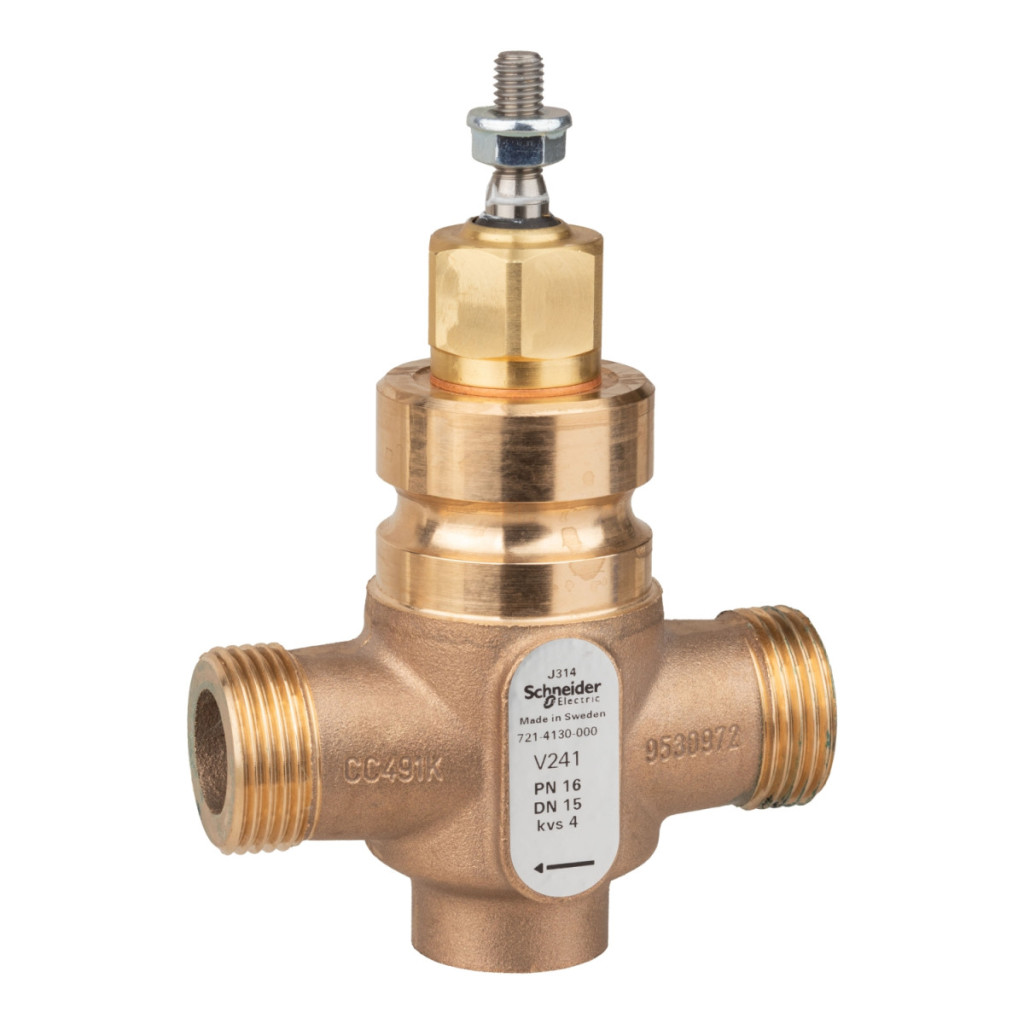

Supapa cu glob Venta V241 este o supapă de control bidirecțională de înaltă calitate, care oferă soluția perfectă pentru diverse aplicații de control al debitului de fluid. Acest model special (număr articol 7214130000) are o presiune nominală PN16, racord cu filet exterior G1, dimensiune DN15, valoare Kvs 4,0, corp din bronz și componente interne din oțel inoxidabil. Supapa are o caracteristică de debit procentual egal, iar tija supapei este orientată în sus în poziția închisă. Supapa cu glob V241 7214130000 este o alegere excelentă atât pentru aplicații industriale, cât și comerciale, unde este necesar un control precis al fluidului. Supapa este compatibilă cu diverse fluide, inclusiv apă și soluții de glicol de diferite concentrații (25%, 30%, 50%). Cu o temperatură de funcționare a fluidului cuprinsă între -20 °C și +150 °C, aceasta oferă o soluție extrem de versatilă pentru o varietate de condiții de temperatură. Supapa de control are un interval de control mai mare de 50:1, ceea ce asigură o precizie remarcabilă în controlul debitului. Proiectarea tehnică a modelului Venta V241 Globe Valve 7214130000 reprezintă o calitate remarcabilă. Corpul supapei este fabricat din bronz de înaltă calitate (Rg5), în timp ce componentele interne, inclusiv tija supapei, scaunul supapei și materialul dopului, sunt fabricate din oțel inoxidabil (AISI 303), asigurând o durată lungă de viață și o funcționare fiabilă. Garnitura tijei supapei și materialul de etanșare sunt realizate din EPDM (monomer de etilenă propilenă dienă), care oferă o rezistență chimică excelentă. Supapa funcționează cu mișcare liniară, cu o cursă de 20 mm, și are o rată de scurgere mai mică de 0,02% Kvs la portul A. Etanșarea scaunului la portul A este metal-metal, ceea ce crește și mai mult durata de viață și fiabilitatea supapei. Supapele cu bilă din seria Venta V241 ocupă un loc important în gama de produse Schneider Electric datorită fiabilității și capacităților lor de control precis. Diferența maximă de presiune a modelului 7214130000 este de 599,8 kPa în condiții normale de funcționare, ceea ce asigură o gamă largă de aplicații. Coeficientul de debit de 4,62 cv / 4 kvs permite dimensionarea corespunzătoare pentru majoritatea aplicațiilor. Piețele țintă ale supapei sunt Europa, Asia-Pacific și Australia, unde controlul de înaltă calitate al fluidelor este esențial în serviciile de construcții și sistemele industriale.
Supape cu glob și actuatoare Schneider Electric - 7214130000 - Supapă de control cu filet bidirecțional V241/15/4.0 date tehnice
Caracteristici generale
Familia de produse: Venta
Tipul produsului: Supapă
Tipul supapei: Glob (supapă cu scaun)
Seria de produse: V241
Model: V241/15/4.0
Număr articol: 7214130000
Parametri tehnici
Compatibilitate cu mediul: Glicol 25%, glicol 30%, glicol 50%, apă
Configurație supapă: 2 căi
Tip racord supapă: filet exterior G
Dimensiune racord supapă: G 1B
Dimensiune corp: 15 mm (1/2 inch)
Dimensiune țeavă: 15 mm
Caracteristică de debit: Procent egal
Coeficient de debit: 4,62 cv / 4 kvs
Clasă de presiune: PN16
Temperatura fluidului de lucru: -20...150 °C
Diferența maximă de presiune în timpul duratei normale de viață: 599,8 kPa
Controlabilitate supapă de control: Mai mare de 50:1
Lungime cursă: 20 mm
Scurgeri la scaun: Particule: Mai mică de 0,02% kvs
Caracteristici de funcționare
Funcționarea curgerii tijei supapei: Tija supapei în poziție închisă
Mișcarea tijei supapei: Linear
Materiale
Materialul pieselor interne: Oțel inoxidabil
Materialul corpului: Bronz Rg5
Materialul scaunului: Portul: Oțel inoxidabil AISI 303
Material tijă supapă: Oțel inoxidabil AISI 303
Material dop: Oțel inoxidabil AISI 303
Material garnitură tijă supapă: EPDM (monomer de etilenă propilenă dienă)
Material garnitură scaun: Portul: metal-metal
Material de etanșare: EPDM (etilen propilen dien monomer)
Piețe țintă
Regiuni de vânzare: Europa, Asia-Pacific, Australia
