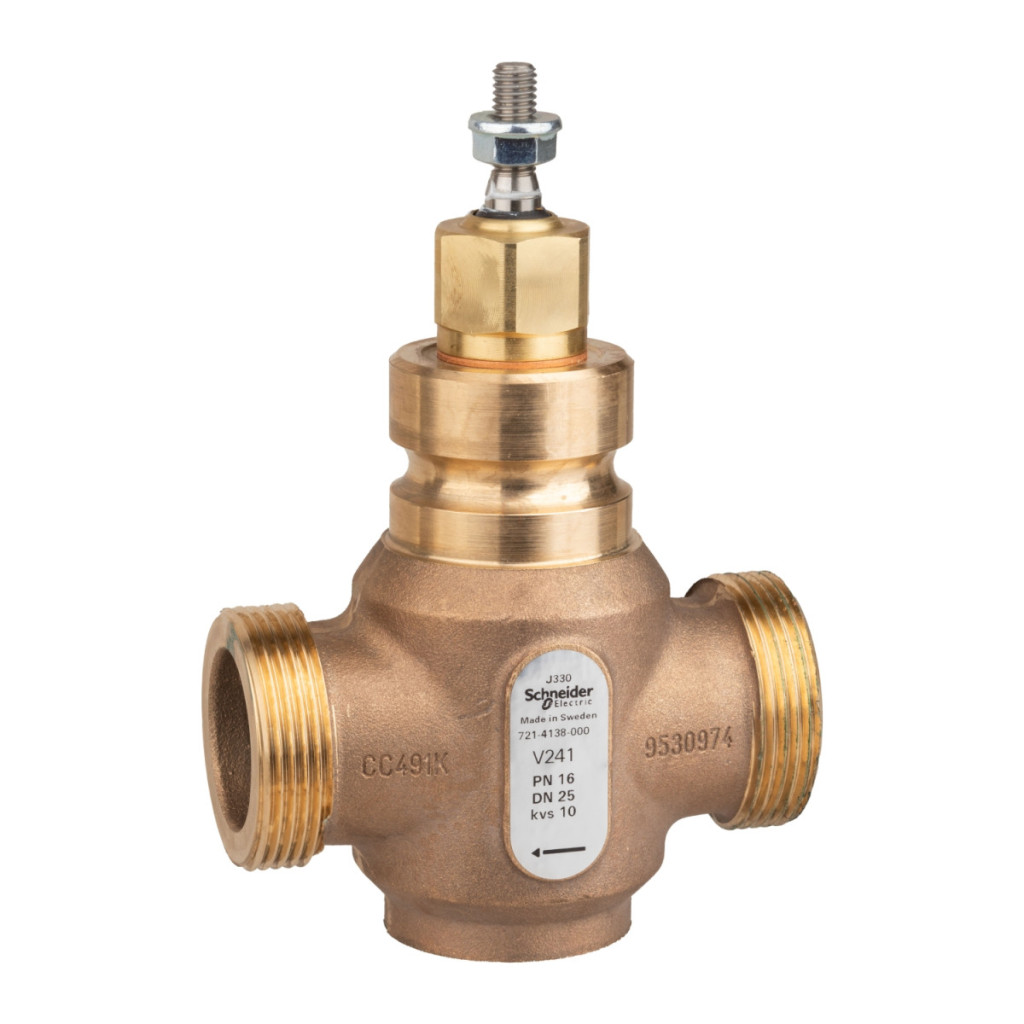

Supapa cu glob Venta V241 este o supapă de control bidirecțională de înaltă calitate, care reprezintă o componentă cheie a gamei de produse de tehnologie de control Schneider Electric. Acest model specific, V241/25/10 (număr articol: 7214138000), a fost dezvoltat special pentru sistemele industriale și de inginerie a clădirilor, unde este necesar un control precis al debitului. Principalele caracteristici tehnice ale supapei includ o presiune nominală PN16, racord cu filet exterior G 1-1/2, dimensiune nominală DN25 și o valoare Kvs de 10, care determină volumul de apă care curge prin supapă atunci când aceasta este complet deschisă la o cădere de presiune de 1 bar (m³/h). Corpul supapei este fabricat din bronz Rg5 durabil, în timp ce componentele interne, inclusiv tija supapei, capul supapei și scaunul, sunt fabricate din oțel inoxidabil (AISI 303) pentru o durată lungă de viață și rezistență la coroziune. Garniturile sunt fabricate din EPDM (monomer de etilenă propilenă dienă), care asigură o etanșare fiabilă într-un interval larg de temperaturi. Supapa funcționează în modul „tijă sus închisă”, adică supapa se închide când tija supapei este ridicată, ceea ce este un aspect important de luat în considerare la proiectarea sistemelor de automatizare. Supapa cu glob Venta V241 este compatibilă cu diverse medii, inclusiv apă și amestecuri de apă cu glicol în proporție de 25%, 30% sau 50%. Intervalul larg de temperaturi de funcționare (-20 °C până la +150 °C) permite utilizarea sa atât în sistemele de încălzire, cât și în cele de răcire. Supapa are caracteristici de debit procentuale egale, ceea ce înseamnă că modificarea deschiderii supapei determină o schimbare logaritmică a debitului, asigurând un control precis chiar și în condiții de sarcină parțială. Gama de reglare a valvei (intervalul de control) este mai mare de 100:1, oferind o flexibilitate excepțională în diferite condiții de debit. Diferența maximă de presiune la care supapa oferă încă o durată de viață normală este de 599,8 kPa. Tija supapei are o mișcare liniară cu o cursă de 20 mm, iar la portul A, scurgerea este mai mică de 0,02% din valoarea totală Kvs, ceea ce înseamnă proprietăți excelente de închidere.
Date tehnice supapă cu glob Venta V241
Caracteristici generale
Tip produs: Supapă de control cu două căi
Familie de produse: Venta
Model: V241/25/10
Număr articol: 7214138000
Caracteristici tehnice
Tip supapă: Glob (cu scaun)
Tip configurație: 2 căi
Tip racord: Filet exterior G
Dimensiune racord: G 1-1/2B
Dimensiune corp: 25 mm (1 in)
Dimensiune țeavă: 25 mm
Presiune nominală: PN16
Coeficient de debit: 11,56 cv / 10 kvs
Caracteristică de debit: Procent egal
Lungime cursă: 20 mm
Mișcare tijă supapă: Linear
Direcție de acționare tijă supapă: Închidere în sus
Controlabilitate: Mai mare de 100:1
Scurgeri la scaun: Particule: Mai puțin de 0,02% din valoarea kvs
Materiale
Materialul corpului supapei: Bronz Rg5
Materialul pieselor interne: Oțel inoxidabil
Materialul scaunului: Pulbere: Oțel inoxidabil AISI 303
Materialul tijei supapei: Oțel inoxidabil AISI 303
Materialul dopului: Oțel inoxidabil AISI 303
Materialul garniturii tijei: EPDM (monomer de etilenă propilenă dienă)
Material garnitură scaun: Port: metal pe metal
Material garnitură: EPDM (etilen propilen dien monomer)
Condiții de funcționare
Compatibilitate cu mediul: Apă, glicol 25%, glicol 30%, glicol 50%
Temperatura fluidului de funcționare: -20...150 °C
Diferență maximă de presiune în timpul duratei normale de viață: 599,8 kPa
Informații de marketing
Piață țintă: Europa, regiunea Asia-Pacific, Australia
