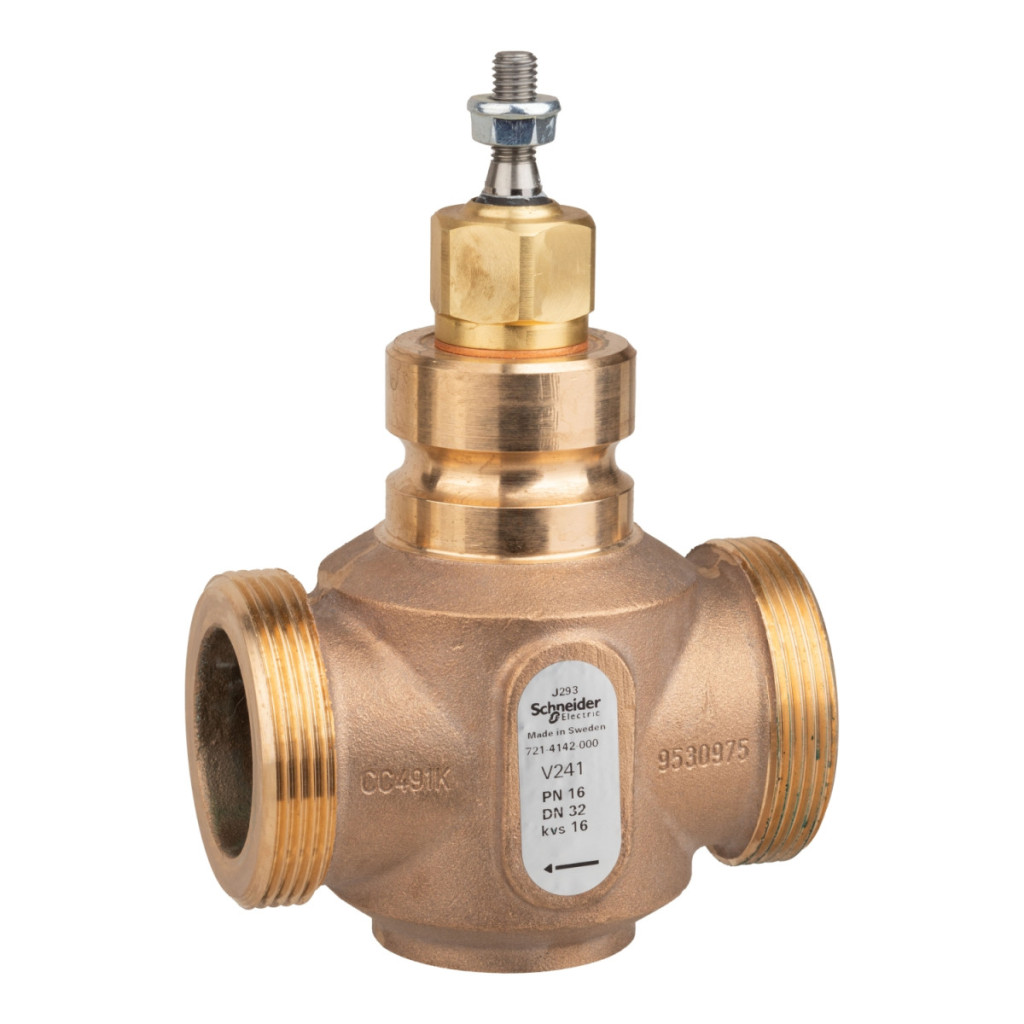

Supapa cu bilă Venta V241 este o supapă de control cu 2 căi de calitate superioară, care oferă soluția ideală pentru controlul precis al debitului diverselor fluide în sistemele industriale și de inginerie a clădirilor. Modelul V241/32/16 fabricat de Schneider Electric este conceput special pentru utilizare profesională, unde fiabilitatea și funcționarea precisă sunt importante. Această supapă cu bilă de clasă de presiune PN16 are un filet exterior G 2, este proiectată pentru dimensiunea țevii DN32 (32 mm) și are o valoare kvs de 16, ceea ce asigură un control excelent al debitului. Supapa are o caracteristică de debit procentual egal, ceea ce înseamnă o controlabilitate precisă pe întreaga gamă de funcționare. Gama de control a supapei este mai mare de 100:1, oferind o flexibilitate excepțională într-o varietate de aplicații. Deplasarea tijei robinetului în sus închide robinetul (tija în sus închisă) cu o mișcare liniară. La portul A, scurgerea este mai mică de 0,02% din valoarea kvs, datorită etanșării metal-metal. Robinetul V241 este fabricat din materiale de înaltă calitate. Corpul supapei este fabricat din bronz (Rg5), în timp ce garnitura, tija, scaunul supapei și dopul sunt fabricate din oțel inoxidabil (AISI 303). Etanșarea tijei și materialul de etanșare sunt fabricate din EPDM (monomer de etilenă propilenă dienă), care oferă o rezistență chimică și termică excelentă. Supapa poate fi utilizată într-un interval larg de temperaturi (-20 °C până la 150 °C) și este compatibilă cu apa și diverse amestecuri de glicol (25%, 30%, 50%). Diferența maximă de presiune a supapei este de 599,8 kPa în condiții normale de funcționare. Lungimea cursei este de 20 mm, ceea ce permite un control adecvat al debitului. Datorită designului său unic, supapa cu bilă V241/32/16 (număr articol 7214142000) este ideală pentru utilizarea în sisteme de încălzire, răcire și alte sisteme de utilități pentru clădiri, unde controlul precis al debitului și durata lungă de viață sunt importante.
Date tehnice ale supapei cu glob Venta V241
Caracteristici generale
Familia de produse a supapei: Venta
Tipul produsului sau al componentei: Supapă
Tipul supapei: Glob (supapă cu bilă)
Seria de produse pentru supape: V241
Modelul supapei: V241/32/16
Număr de piesă: 7214142000
Date privind compatibilitatea și configurația
Compatibilitate cu mediile: Glicol 25%, Glicol 30%, glicol 50%, apă
Configurație supapă: 2 căi
Tip racord supapă: filet exterior G
Dimensiune racord supapă: G 2B
Dimensiune corp: 32 mm (1-1/4 in)
Dimensiune țeavă: 32 mm
Caracteristici de performanță
Caracteristici de debit: Procent egal
Coeficient de debit: 18,5 cv, 16 kvs
Clasa de presiune: PN16
Temperatura fluidului de lucru: -20...150 °C
Diferența maximă de presiune a fluidului în timpul duratei normale de viață: 599,8 kPa
Domeniul de control al supapei de control: Mai mare de 100:1
Lungimea cursei: 20 mm
Scurgeri la scaun: Particule: Mai puțin de 0,02% din valoarea kvs
Funcționare cu flux pe tijă: Închisă când tija este ridicată
Mișcare tijă: Liniară
Specificații materiale
Material garnitură: Oțel inoxidabil
Material corp: Bronz Rg5
Material scaun: Pulbere: oțel inoxidabil AISI 303
Material tijă: Oțel inoxidabil AISI 303
Material dop: Oțel inoxidabil AISI 303
Material etanșare tijă: EPDM (monomer de etilenă propilenă dienă)
Material etanșare scaun: Portul: metal pe metal
Material de etanșare: EPDM (etilen propilen dien monomer)
Disponibilitate regională
Piață țintă: Europa, Asia-Pacific, Australia
