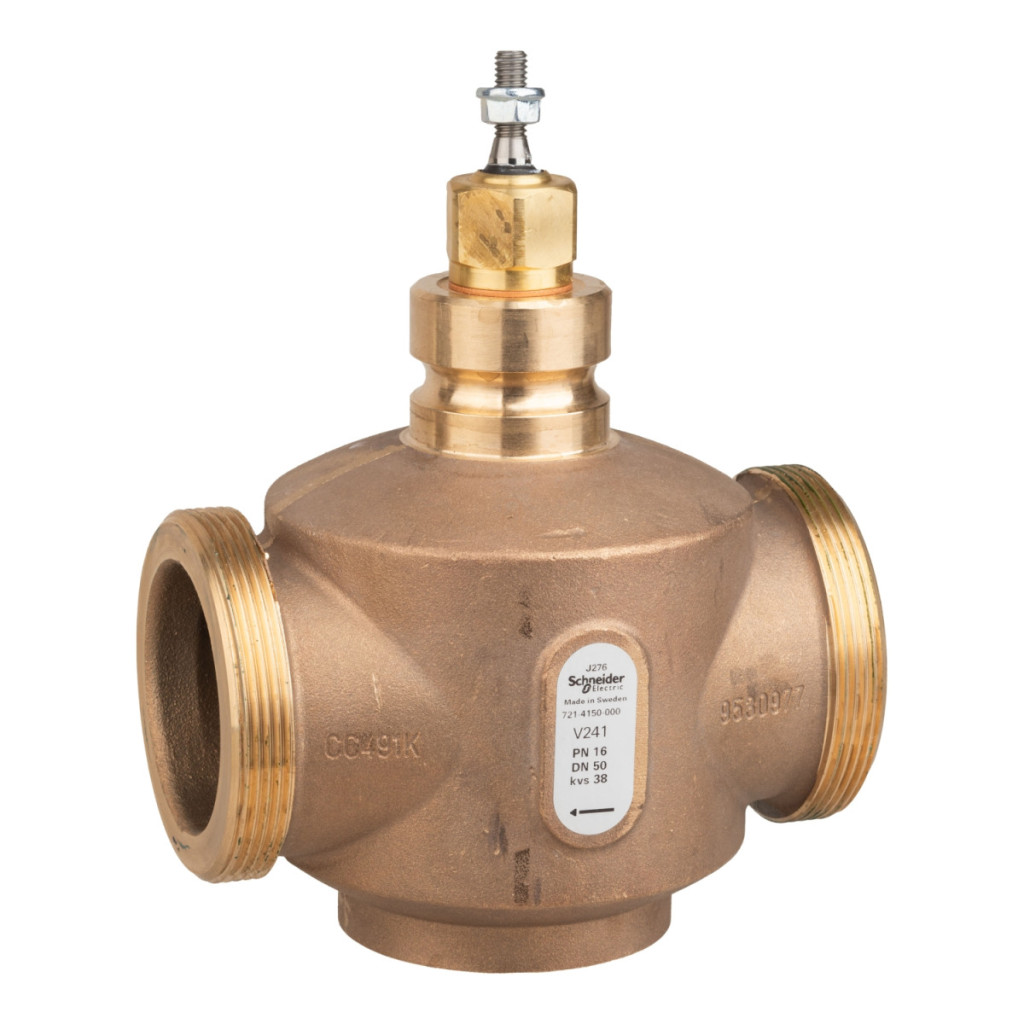

Supapa cu glob Venta V241 este o supapă de control bidirecțională de înaltă calitate, care face parte din gama de produse fiabile Schneider Electric. Modelul cu numărul de articol 7214150000 este conceput special pentru aplicații industriale și servicii de construcții, unde este necesar un control precis al debitului pentru funcționarea optimă a sistemului. Supapa cu denumirea de tip V241/50/38 aparține clasei de presiune PN16, ceea ce înseamnă o presiune maximă de funcționare de 16 bari. Parametrii tehnici ai supapei cu glob Venta V241 sunt impresionanți: are o dimensiune nominală de DN50 și o conexiune cu filet exterior de G 2-3/4. Coeficientul de debit Kvs 38 (echivalent cu 43,94 cv) asigură o capacitate de debit excelentă, în timp ce caracteristica de debit procentual egal asigură o controlabilitate precisă. Supapa poate fi utilizată într-un interval larg de temperaturi, de la -20 °C la +150 °C, ceea ce o face o soluție extrem de versatilă pentru o varietate de medii. Este compatibilă cu apă și soluții de glicol de diferite concentrații (25%, 30%, 50%), ceea ce o face flexibilă pentru utilizare în sisteme de încălzire, răcire și alte sisteme de transport al fluidelor. Supapa cu glob V241 este unică prin compoziția materialelor sale: corpul supapei este fabricat din bronz (Rg5), în timp ce componentele interne - tija supapei, scaunul și dopul - sunt fabricate din oțel inoxidabil (AISI 303). Această combinație de materiale asigură o rezistență excelentă la coroziune și o durată lungă de viață, chiar și în condiții de utilizare intensă. Garniturile sunt fabricate din EPDM (etilen propilen dien monomer), care are o rezistență excelentă la căldură și substanțe chimice. Etanșarea dintre scaun și tija supapei utilizează o conexiune metal-metal, ceea ce duce la scurgeri minime (valoare Kvs mai mică de 0,02% la portul A). Mișcarea liniară a tijei supapei și modul de funcționare „tijă în sus închisă” permit un control precis și fiabil. Supapa cu glob Venta V241 are o valoare de gamă remarcabilă (mai mare de 100:1), ceea ce înseamnă că este capabilă de un control precis într-un interval de funcționare extrem de larg. Cursa de 20 mm și diferența maximă de presiune de 599,8 kPa garantează funcționarea corectă a supapei într-o varietate de aplicații pe durata sa normală de viață. Produsul este poziționat în principal pentru piețele din Europa, Asia-Pacific și Australia, ceea ce indică acceptarea și fiabilitatea sa la nivel internațional. Supapa cu glob Schneider Electric Venta V241/50/38 (7214150000) este alegerea perfectă pentru ingineri și constructori de sisteme care caută un element de control al debitului durabil, fiabil și precis.
Supape cu glob și actuatoare Schneider Electric - 7214150000 - Supapă de control cu filet bidirecțional V241/50/38 date tehnice
Caracteristici principale
Seria de supape: Venta
Tipul produsului sau componentului: Supapă
Tipul supapei: Glob
Seria de produse a supapei: V241
Model supapă: V241/50/38
Compatibilitate cu mediile: Glicol 25%, Glicol 30%, Glicol 50%, Apă
Configurație supapă: 2 căi
Caracteristici conexiune
Tip conexiune supapă: Filet exterior G
Dimensiune conexiune supapă: G 2-3/4B
Dimensiune corp: 50 mm (2 in)
Dimensiune țeavă: 50 mm
Specificații tehnice
Caracteristică de debit: Procent egal
Coeficient de debit: 43,94 cv, 38 kvs
Clasa de presiune: PN16
Temperatura fluidului de lucru: -20...150 °C
Presiunea fluidului max. delta P durată de viață normală: 599,8 kPa
Controlabilitate supapă de control: Mai mare de 100:1
Lungime cursă: 20 mm
Scurgeri scaun supapă: Pentru praf: Mai mică de 0,02% din valoarea kvs
Direcția de funcționare a tijei supapei: Tija se închide în sus
Mișcarea tijei supapei: Linear
Materiale
Materialul pieselor interne: Oțel inoxidabil
Materialul corpului supapei: Bronz Rg5
Materialul scaunului supapei: Scaunul: oțel inoxidabil AISI 303
Materialul tijei supapei: Oțel inoxidabil AISI 303
Materialul dopului: Oțel inoxidabil AISI 303
Materialul garniturii tijei supapei: EPDM (etilen propilen dien monomer)
Materialul garniturii scaunului: Metal pe metal
Material garnitură: EPDM (etilen propilen dien monomer)
Piețe țintă
Regiune țintă: Europa, Asia-Pacific, Australia
