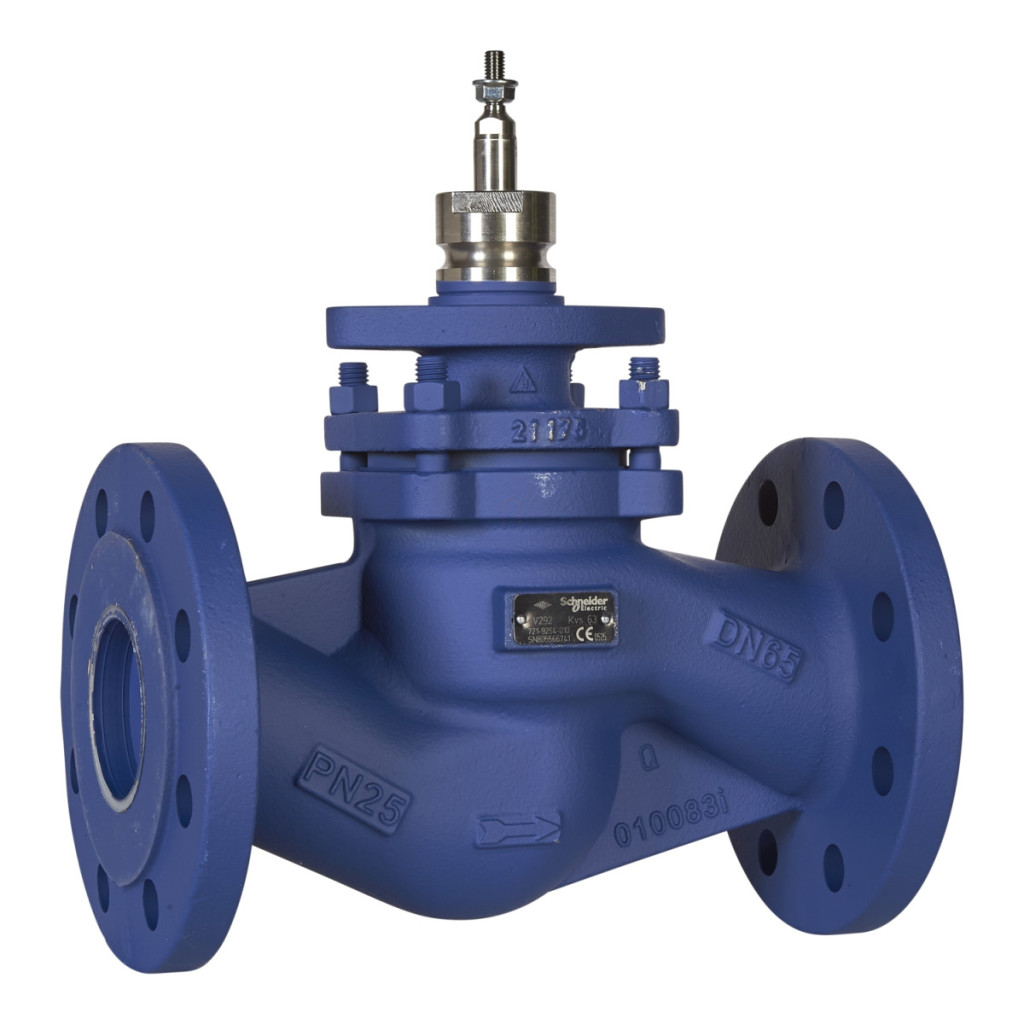

Seria de supape cu glob Schneider Electric V292 oferă precizie și durabilitate excepționale pentru aplicații industriale de control al fluidelor. Modelul V292/125/250, numărul de articol 7219266000, este o supapă de control cu flanșă bidirecțională de înaltă calitate, care reprezintă alegerea perfectă pentru conductele cu diametru mai mare, unde este necesar un control precis al debitului. Supapa V292/125/250 are o conexiune cu flanșă DN125 (conform ISO 7005-2), care permite instalarea ușoară în sistemele existente. Combinația dintre corpul supapei din fontă nodulară (EN-JS 1025) și componentele interne din oțel inoxidabil asigură o durată lungă de viață chiar și în condiții dificile. Supapa aparține clasei de presiune PN25, ceea ce permite o gamă largă de aplicații. Caracteristicile sale de funcționare sunt remarcabile: are un coeficient de debit de 250 kvs (289,06 cv), ceea ce asigură caracteristici de debit procentuale egale. Acest lucru este deosebit de avantajos în sistemele care necesită un control precis. Supapa este compatibilă cu apa și diverse concentrații de glicol (25%, 30%, 50%), fiind potrivită pentru utilizarea atât în sisteme de încălzire, cât și în sisteme de răcire. Intervalul de temperatură de funcționare de la -10 °C la +150 °C extinde și mai mult gama sa de aplicații. Are o cursă de 50 mm și un raport de control mai mare de 50:1, ceea ce asigură o precizie remarcabilă pe întreaga gamă de funcționare. Când supapa este închisă, tija se deplasează în jos (tija în jos închisă). Supapa V292/125/250 este construită din materiale de înaltă calitate: garnitura, tija supapei, scaunul supapei și dopul sunt fabricate din oțel inoxidabil (AISI 420), în timp ce garniturile sunt fabricate din PTFE. Scaunul supapei metal-metal asigură o durabilitate excepțională, cu scurgeri mai mici de 0,05% din valoarea kvs. Această supapă de control Schneider Electric, cu numărul de articol 7219266000, este alegerea ideală pentru aplicații industriale critice din Europa, Asia și Australia, unde fiabilitatea și controlul precis sunt cerințe esențiale.
Supape cu glob și actuatoare Schneider Electric - 7219266000 -Supapă de control cu flanșă bidirecțională V292/125/250 date tehnice
Date generale
Tipul produsului sau componentului: Supapă
Tipul supapei: Glob (dreaptă)
Seria supapei: V292
Modelul supapei: V292/125/250
Compatibilitate cu mediul: Glicol 25%, Glicol 30%, Glicol 50%, Apă
Date tehnice
Configurație supapă: 2 căi
Tip racord supapă: Cu flanșă
Dimensiune racord supapă: DN125 (ISO 7005-2)
Dimensiune corp: 25 mm (1 in)
Dimensiune țeavă: 125 mm
Caracteristici de curgere: Procent egal
Coeficient de debit: 289,06 cv / 250 kvs
Clasă de presiune: PN25
Temperatura fluidului de lucru: -10...150 °C
Presiunea maximă a fluidului delta P durată de viață normală: 103,4 kPa
Domeniu de control: Mai mare de 50:1
Lungime cursă: 50 mm
Scurgeri la scaun: Particule: Mai puțin de 0,05% din kvs
Efectul fluxului tijei: Tija se închide în jos
Caracteristici materiale
Material garnitură: Oțel inoxidabil
Material corp: Fontă cu grafit sferoidal EN-JS 1025
Material scaun supapă: Portul: oțel inoxidabil AISI 420
Materialul tijei: Oțel inoxidabil AISI 420
Materialul dopului: Oțel inoxidabil AISI 420
Materialul garniturii tijei: PTFE (politetrafluoretilenă)
Materialul garniturii scaunului: Portul: metal pe metal
Materialul garniturii: PTFE (politetrafluoretilenă)
Regiunea țintă: Europa, Asia-Pacific, Australia
