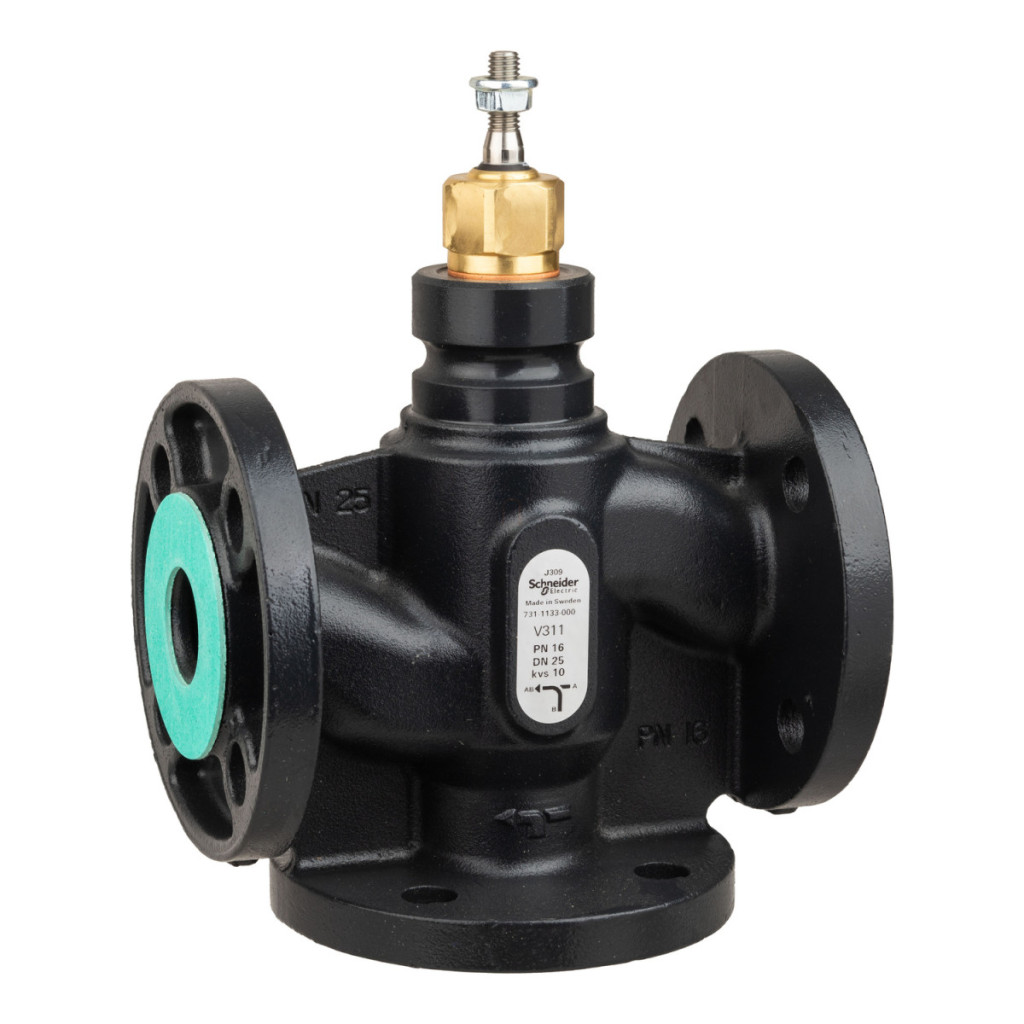

Supapa de control cu trei căi cu flanșă din familia de produse Schneider Electric V311 Globe Valve, cu numărul de articol 7311133000, este o alegere excelentă pentru diverse aplicații de control al debitului de fluid. Această supapă cu clasa de presiune DN25, PN16 are un design cu carcasă sferică care permite un control eficient în sistemele industriale și de servicii pentru clădiri. Supapa este compatibilă cu o varietate de medii, inclusiv apă și soluții de glicol de diferite concentrații (25%, 30%, 50%). Intervalul de temperatură de funcționare de la -20 °C la +120 °C asigură o gamă largă de aplicații. Cu un coeficient de debit de 10 Kvs (11,56 cv), supapa are caracteristici de debit procentuale egale, permițând un control precis. Supapa are o gamă de funcționare de peste 50:1, oferind un interval de funcționare extrem de flexibil în diverse condiții de încărcare. Modelul V311/25/10 are o construcție robustă: corpul și scaunul supapei sunt fabricate din fontă ductilă (EN-JS 1030), iar discul supapei este fabricat din alamă (CW602N). Arborele de ridicare al supapei este fabricat din oțel inoxidabil (AISI 303), iar garniturile sunt fabricate din EPDM. Această combinație de materiale asigură durabilitate și etanșare adecvată. La portul A, etanșarea supapei este de clasa IV-S1 (rata de scurgere 0,005%), ceea ce asigură o închidere excelentă. Arborele liniar al supapei închide portul A și deschide portul B spre AB atunci când se deplasează în sus, cu o cursă de 20 mm. Supapa are o conexiune cu flanșă (conform ISO 7005-2), care facilitează instalarea în sistemul de conducte. Diferența maximă de presiune în timpul duratei normale de viață este de 399,9 kPa. Această supapă cu trei căi Schneider Electric V311, cu numărul de piesă 7311133000, este alegerea ideală pentru sistemele de automatizare a clădirilor, aplicațiile HVAC și diverse procese industriale în care este necesar un control precis al debitului de fluid. Produsul este destinat în principal piețelor din Europa, Asia-Pacific și Australia.
Supape cu glob și actuatoare Schneider Electric - 7311133000 - Supapă de control cu flanșă cu trei căi V311/25/10 date tehnice
Caracteristici generale
Tipul produsului: Supapă cu glob Venta V311, supapă cu trei căi
Număr articol: 7311133000
Familia de produse: Venta
Model: V311/25/10
Tip supapă: Glob (supapă cu bilă)
Parametri tehnici
Configurație supapă: 3 căi
Tip conexiune: Flanșată
Dimensiune conexiune: DN25 (ISO 7005-2)
Dimensiune corp: 25 mm (1 inch)
Dimensiune țeavă: 25 mm
Clasă de presiune: PN16
Caracteristică de debit: Procent egal
Coeficient de debit: 10 kvs (11,56 cv)
Diferență maximă de presiune: 399,9 kPa
Controlabilitate supapă: Mai mare de 50:1
Lungime cursă: 20 mm
Clasă de scurgere: Port: clasa IV-S1 (0,005%)
Funcționarea arborelui: Când se deplasează în sus, închide portul A și deschide portul B spre AB
Mișcarea arborelui: Linear
Materiale
Material garnitură: Alamă
Material carcasă: Fontă cu grafit sferoidal EN-JS 1030
Material scaun: Port A: Fontă cu grafit sferoidal EN-JS 1030, Port B: fontă cu grafit sferoidal EN-JS 1030
Material ax: Oțel inoxidabil AISI 303
Material disc supapă:alamă CW602N Material garnitură arbore: EPDM (etilen propilen dien monomer) Material garnitură scaun: Port A: EPDM, Port B: EPDM Material etanșare: EPDM Condiții de funcționare EPDM, port B: EPDM
Material de etanșare: EPDM
Condiții de funcționare
Compatibilitate cu mediile: Apă, glicol 25%, glicol 30%, glicol 50%
Temperatura fluidului de funcționare: -20...120 °C
Piețe țintă
Regiuni: Europa, Asia-Pacific, Australia
