Seria de supape cu glob Venta V311 oferă supape de control cu flanșă cu trei căi de înaltă calitate, care reprezintă soluția perfectă pentru sistemele complexe de control al fluidelor. Fabricată de Schneider Electric, numărul de model 7311145000, tip V311/50/38, este o alegere extrem de fiabilă și versatilă atât pentru aplicații industriale, cât și comerciale. Această supapă cu flanșă DN50 are o presiune nominală PN16, asigurând performanțe fiabile chiar și la presiuni de până la 16 bari. O caracteristică specială a supapei este coeficientul de debit de 38 kvs (echivalent cu 43,94 cv), care asigură un control precis al debitului într-o gamă largă de funcționare. Supapa are o caracteristică de debit procentual egal, ceea ce este deosebit de avantajos în sistemele cu sarcini variabile, unde este necesar un control precis. Controlabilitatea excepțională este garantată de o gamă de control mai mare de 50:1. Supapa cu glob Venta V311 este fabricată din materiale extrem de durabile: corpul supapei și scaunul supapei sunt fabricate din fontă ductilă (EN-JS 1030), în timp ce discul supapei este fabricat din alamă CW602N. Tija supapei este fabricată din oțel inoxidabil (AISI 303) pentru o rezistență maximă la coroziune. Garnitura tijei supapei și garnitura scaunului sunt fabricate din EPDM, care oferă o rezistență chimică și termică excelentă. Intervalul de temperatură de funcționare al supapei este între -20 °C și +120 °C, permițând o utilizare versatilă într-o varietate de medii. Modelul 7311145000 este compatibil cu o varietate de medii, inclusiv apă și diverse soluții de glicol (concentrații de 25%, 30% și 50%), ceea ce îl face ideal pentru încălzire, răcire și alte aplicații de control al fluidelor. Supapa are o tijă cu mișcare liniară cu o cursă de 20 mm. Conform principiului de funcționare, mișcarea tijei în sus închide portul A și deschide portul B către AB. Portul A are o clasă de scurgere IV-S1 (0,005%), ceea ce asigură o etanșeitate remarcabilă. Supapa are o conexiune cu flanșă în conformitate cu ISO 7005-2, ceea ce facilitează instalarea și întreținerea. Supapa Venta V311/50/38, număr de articol 7311145000, este proiectată pentru utilizare în Europa, Asia și Australia și, prin urmare, respectă diverse standarde și cerințe regionale.

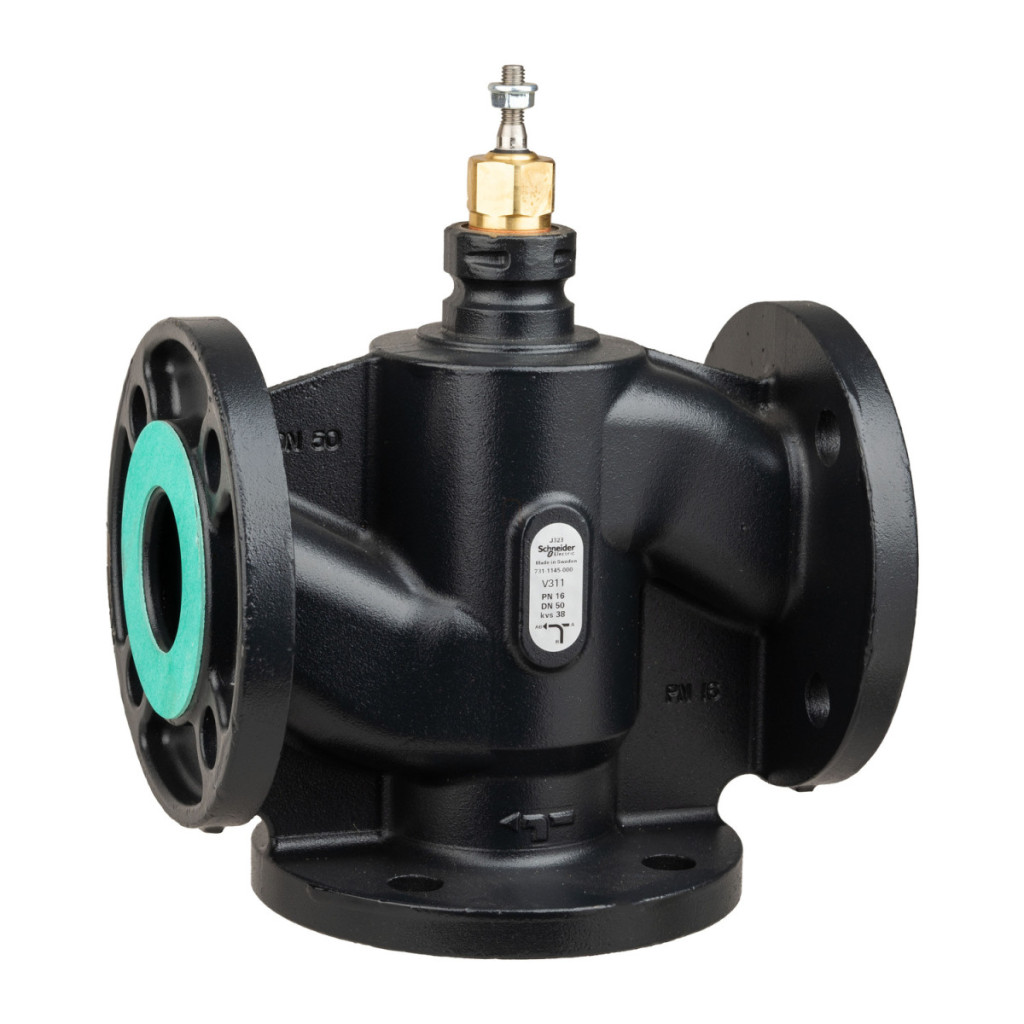

Supapă cu glob Venta V311, cu 3 căi, PN16, cu flanșă, DN50, 38 Kvs Date tehnice
Caracteristici generale
Familia de produse: Venta
Tipul produsului sau componentului: Supapă
Tipul supapei: Glob
Seria tipului de supapă: V311
Model supapă: V311/50/38
Compatibilitate și configurație
Compatibilitate mediu: Glicol 25%, Apă, Glicol 30%, Glicol 50%
Configurație supapă: 3 căi
Tip racord supapă: Cu flanșă
Dimensiune racord supapă: DN50 (ISO 7005-2)
Dimensiune corp: 50 mm (2 in)
Dimensiune țeavă: 50 mm
Caracteristici de debit
Caracteristică de debit: Procentaj egal
Coeficient de debit: 43,94 cv / 38 kvs
Clasa de presiune: PN16
Temperatura fluidului de lucru: -20...120 °C
Diferența maximă de presiune a fluidului în timpul duratei normale de viață: 399,9 kPa
Controlabilitatea supapei de control: Mai mare de 50:1
Lungimea cursei: 20 mm
Scurgeri la scaunul supapei: Port: Clasa IV-S1 (0,005%)
Funcționarea fluxului tijei: Tija închide orificiul A în sus și deschide orificiul B spre AB
Mișcarea tijei:Lineară
Materiale
Material garnitură: Alamă
Material corp: Fontă cu grafit sferoidal EN-JS 1030
Material scaun: Port A: Fontă cu grafit sferoidal EN-JS 1030, Portul B: Fier fontă sferoidală EN-JS 1030
Material tijă: Oțel inoxidabil AISI 303
Material disc: Alamă CW602N
Material garnitură:EPDM (etilen propilen dien monomer) Material garnitură scaun: Port A: EPDM (etilen propilen dien monomer), Port B: EPDM (etilen propilen dien monomer) EPDM (etilen propilen dien monomer)
Material garnitură: EPDM (etilen propilen dien monomer)
Adecvare geografică
Piețe țintă: Europa, regiunea Asia-Pacific, Australia
